170 | MT 788 | Balanceamento da rodapt
8.5 Paquímetro manual
Com o paquímetro manual é possível determinar nos
programas de balanceamento Alu2, Alu3 e Pax2 a largu-
ra da roda e podem ser facilmente posicionados e fixa-
dos os pesos adesivos.
651011-03_Mi
1
2
3
4
5
6
7
8

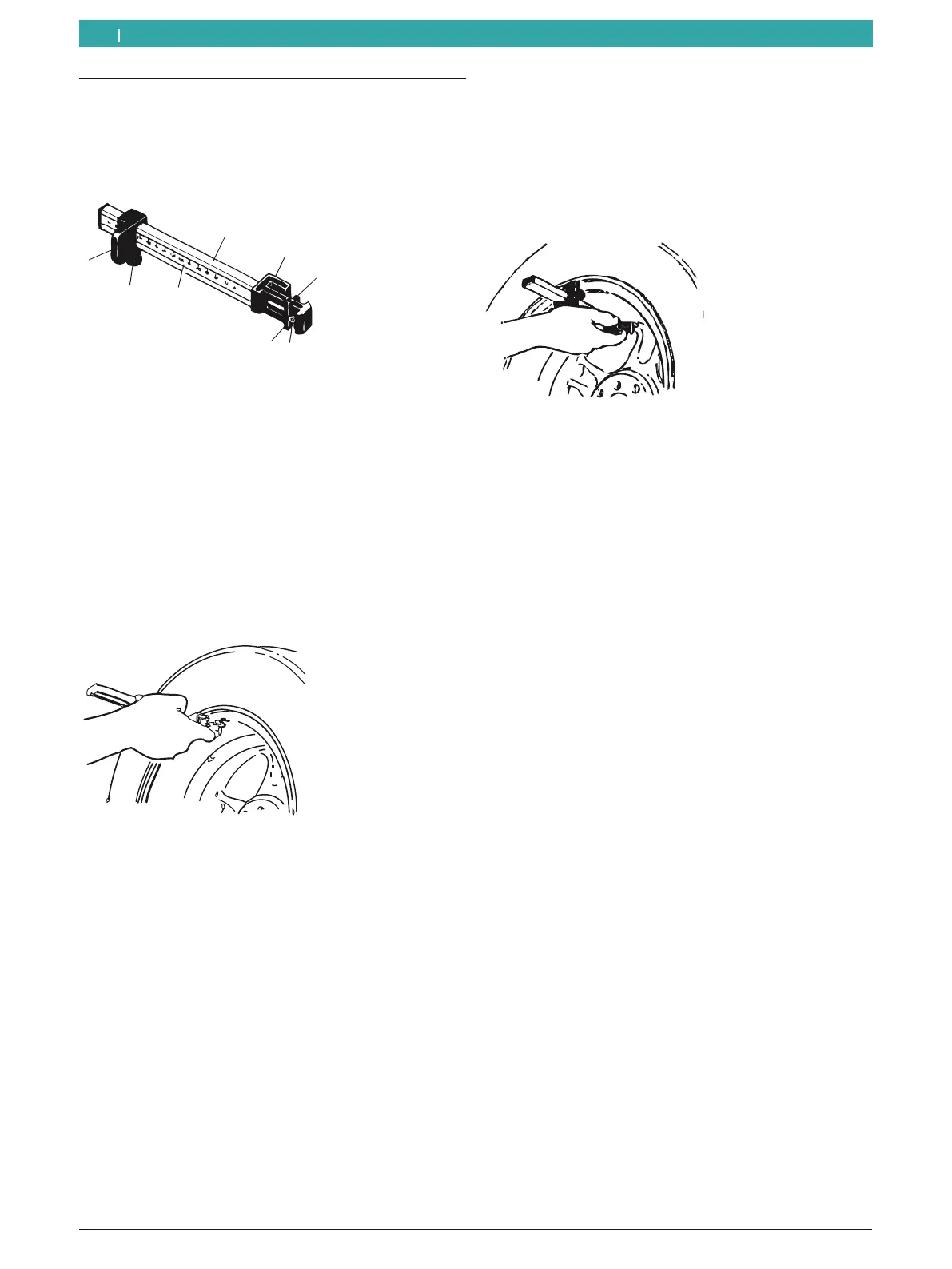

Fig. 7: Paquímetro manual
1 Pega do paquímetro
2 Cabeça do paquímetro
3 Pinça interior para pesos
4 Ejetor
5 Pinça exterior para pesos
6 Escala
7 Parafuso serrilhado
8 Carrinho com batente
8.5.1 Determinação da largura da roda
1. Posicione o paquímetro manual com o carrinho na
parte interior da jante da roda.
651007-06_Sr
2. Coloque a pinça exterior para pesos na posição em
que devem ser fixos os pesos de balanceamento.
3. Fixe o carrinho com o parafuso serrilhado.
4. Leia e introduza a medida como largura da roda
em "mm".
5. Inicie a medição "Balanceamento da roda".
6. Avaliação da medição:
 No display esquerdo surge o valor para o peso
adesivo que deve ser colocado através da pinça
interior para pesos (Alu2 e Pax2) ou como peso
de fixação (Alu3).
 No display direito surge o valor para o peso ade-
sivo que deve ser colocado através da pinça exte-
rior para pesos.
8.5.2 Coloque os pesos de balanceamento
1. Coloque a roda na respectiva posição 12 horas.
2. Introduza o peso adesivo necessário na pinça exteri-
or para pesos.
3. Coloque o carrinho na jante da roda.
4. Posicione e fixe o peso adesivo com o ejetor na res-
pectiva posição.
651007-05_Sr
5. Introduza o segundo peso adesivo necessário na
pinça interior para pesos.
6. Coloque o carrinho na jante da roda.
7. Posicione e fixe o peso adesivo com o ejetor.
i O peso de fixação é posicionado e fixado no progra-
ma de balanceamento Alu3.
