932 655 638 2014-02-14| Beissbarth GmbH
164 | MT 788 | Montar e desmontar o flangept

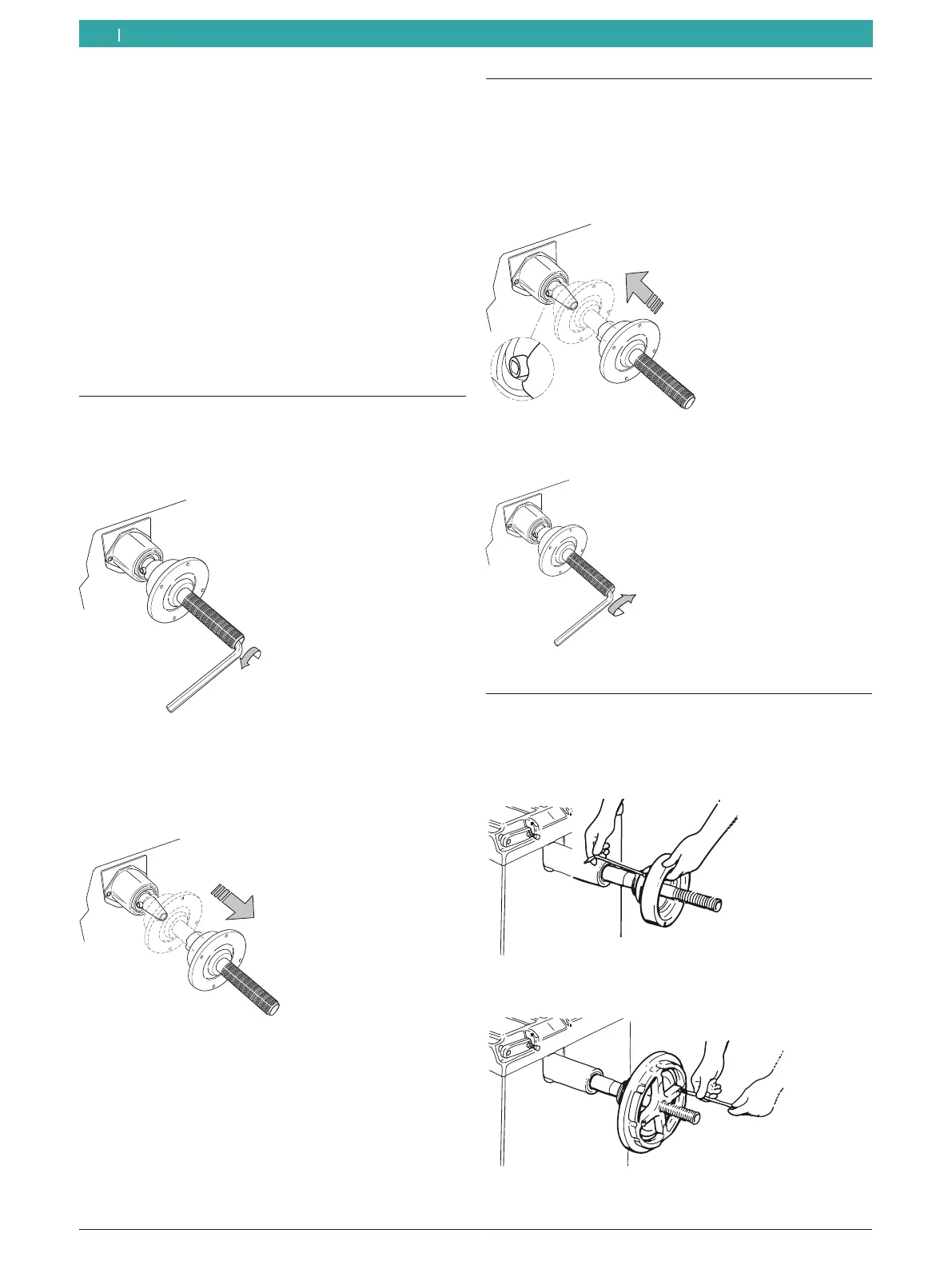

5. Montar e desmontar o flange
A montagem do flange é necessária nos seguintes
casos:
R Primeira colocação em funcionamento
R Mudança do tipo de flange
(flange centrado, flange universal, flange especial)
R mudança do tipo de roda (veículo de passeio – veícu-
los pesados)
! Um flange mal colocado no veio prejudica a precisão
da calibração. Antes de se montar o flange, o cone
do veio e a abertura do flange têm de ser limpos
e desengordurados (remova a proteção contra a
corrosão).
5.1 Desmontar o flange
1. Solte o parafuso de cabeça cilíndrica com sextavado
interior.
651002-04 _Rf
2. Solte o flange batendo com um martelo de borracha
do lado do cone.
3. Retire o flange do cone.
651002-06 _Rf
"O flange está desmontado.
5.2 Montar o flange de veículos de passeio
i
Limpe e desengordure o cone do veio e a abertura
do flange.
1. Empurre o flange no veio.
651002-05 _Rf
2. Aperte o parafuso de cabeça cilíndrica com sextava-
do interior.
651002-03 _Rf
"O flange está montado.
5.3 Montar o flange de veículos utilitários
1. Com dois parafusos, fixar o anel distanciador para
veículos pesados no flange para veículos de passeio.
651016-08_Rf
2. Fixar o flange para veículos utilitários com 2 parafusos.
651016-09_Rf
