8.5 Ручной раздвижной калибр
С помощью ручного раздвижного калибра, в ба-
лансирующих программах Alu2, Alu3 и Pax2 можно
измерить ширину обода и установить и закрепить,
простым образом адгезивные грузы.
651011-03_Mi
1
2
3
4
5
6
7
8

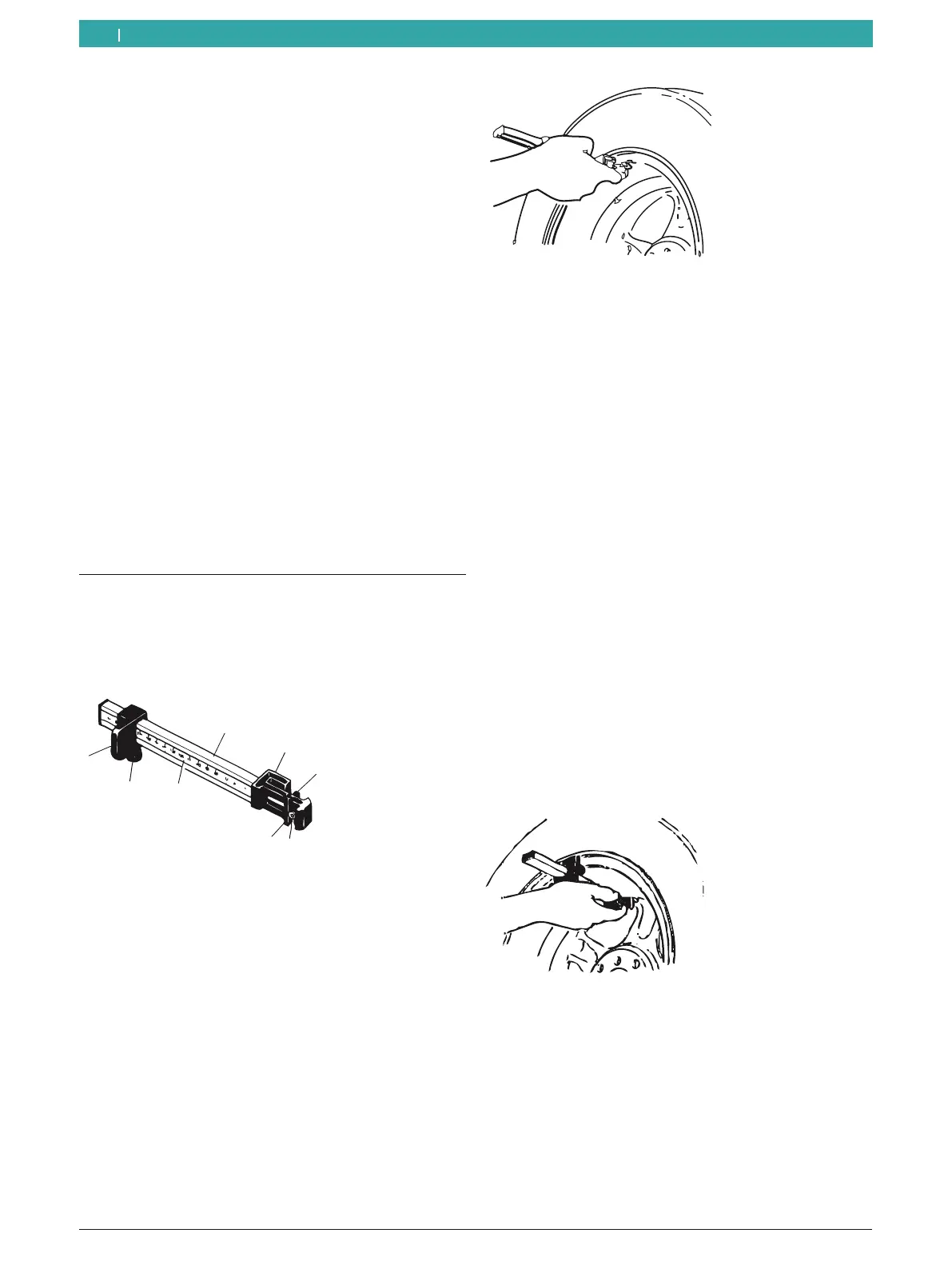

Рис. 6: Ручной раздвижной калибр
1 Рукоятка раздвижного калибра
2 Головка раздвижного калибра
3 Внутренний зажим для грузов
4 Выталкиватель
5 Внешний зажим для грузов
6 Шкала
7 Накатной болт
8 Кулисный камень со стопором
8.5.1 Измерение ширины обода
1. Установить кулисный камень ручного калибра на
внутреннюю кромку обода.
651007-06_Sr
2. Установить внешний зажим для грузов в положе-
ние, где должны быть закреплены балансирующие
грузы.
3. Закрепить кулисный камень с помощью накатного
болта.
4. Получить размер и ввести значение, как ширину
обода в единицу измерения "мм".
5. Запустить измерение.
6. Оценка измерения:
 На левом дисплее отобразится значение адге-
зивного груза, который должен быть установ-
лен с помощью внутреннего зажима для грузов
(Alu2 и Pax2) или как крепёжный груз (Alu3).
 На правом дисплее отобразится значение адге-
зивного груза, который должен быть установ-
лен внешним зажимом для грузов.
8.5.2 Установка балансировочных грузов.
1. Установить колесо в соответствующее положение
(часов
12 .
2. Inserire il peso adesivo necessario nella pinza
esterna per pesi.
3. Posizionare il corsoio sul bordo del cerchione.
4. Posizionare il peso adesivo tramite l’espulsore
nella corrispondente posizione e spingerlo per farlo
aderire bene.
651007-05_Sr
5. Установить второй адгезивный груз во внутренний
зажим для грузов.
6. Установить кулисный камень на кромку обода.
7. Установить адгезивный груз с помощью выталки-
вателя и протолкнуть его, чтобы он плотно приле-
гал.
i С помощью балансировочной программы Alu3
устанавливается и крепится крепёжный груз.
8.4.2 Балансировочные грузы, прикреплённые
болтами, и адгезивные без ALUDATA®
i Светодиоды в виде стрелок (рис. 4, пол. 11) ука-
зывают на то, в каком направлении колесо должно
вращаться для достижения "12 часов" для фикси-
рования балансировочного груза.
i В последующем описании звук и автоматический
запуск подключены (смотреть гл. 10 ).
1. Повернуть колесо вручную.
 Как только будет достигнуто правильное поло-
жение для фиксирования балансировочного
груза, загорится светодиод (рис.4, пол.3), что
подтверждается звуковым оповещающим сиг-
налом.
2. Закрепить балансировочный груз в самом вы-
соком перпендикулярном положении (12 часов)
колеса.
3. Повторить процедуру для второго балансировоч-
ного груза.
