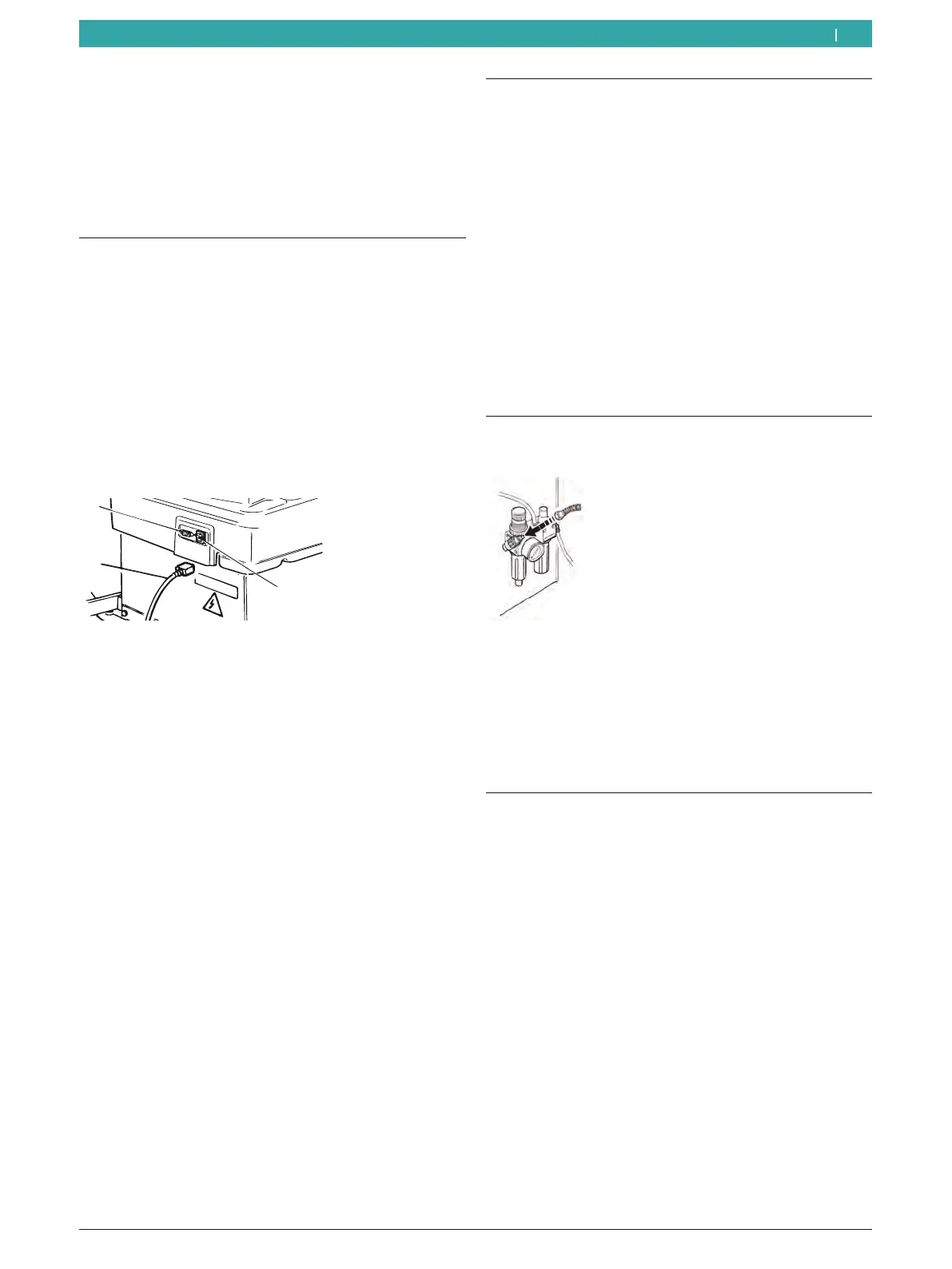

932 655 638 2014-02-14| Beissbarth GmbH
Primeira colocação em funcionamento | MT 788 | 163
pt
4. Aperte firmemente os parafusos de cabeça cilíndrica
com sextavado interior;
! Depois de apertar e com o dispositivo de proteção
fechado, controle se a parte dianteira da cobertura
de proteção da roda está a uma altura de aprox.
1000 mm do solo.
4.4 Ligação elétrica
!
Ligue o MT 788 à rede elétrica apenas se a tensão
de rede existente coincidir com a tensão nominal
indicada na placa de tipo.
1. Verifique se a tensão de rede coincide com a tensão
nominal indicada na placa de tipo.
2. A ligação à rede do MT 788 tem de ser protegida de
acordo com as normas de cada país. A proteção da
ligação à rede está a cargo do cliente.
3. Conecte o cabo de ligação à rede ao MT 788.
651012-04 _Sr
1
2
3
Fig. 3: Ligação elétrica
1 Interruptor para ligar/desligar
2 Ligação à rede
3 Cabo de ligação à rede
4.5 Verificar o sentido de rotação
1. Verifique se o MT 788 está bem conectado à rede.
2. Ligue o MT 788 pelo interruptor para ligar/desligar.
3. Feche a cobertura de proteção da roda ou prima a
tecla <START>
O veio gira.
4. Verifique o sentido de rotação do veio.
i O sentido de rotação correto é indicado através
de uma seta amarela presente no MT 788. A seta
encontra-se à direita junto ao flange.
i Se o sentido de rotação estiver errado, o MT 788
pára imediatamente e indica a mensagem de erro
(ver cap. 11).
4.6 Conexão de ar comprimido
1. Ligue o MT 788 à alimentação de ar comprimido.
651003-05 _Rf
2. Defina a pressão entre 8 bar e 10 bar.
Puxe primeiro o redutor de pressão (parafuso ser-
rilhado vermelho) para cima e depois rode-o para
regular a pressão entre 8 e 10 bar.
Controle da pressão no manômetro.
! A pressão não pode exceder os 10 bar!
4.7 Calibração MT 788
!
Após a primeira colocação em funcionamento é ne-
cessário efetuar uma calibração.
1. Calibrar o flange.
2. Calibrar MT 788.
3. Efetue uma medição de controle.
i A calibração está descrita no capítulo 12.3.
