8.5 Ruční měřítko
Pomocí ručního měřítka je možno ve vyvažovacích
programech Alu2, Alu3 a Pax2 zjistit šířku ráfku a
jednoduše umístit a upevnit nalepovací závaží.
651011-03_Mi
1
2
3
4
5
6
7
8

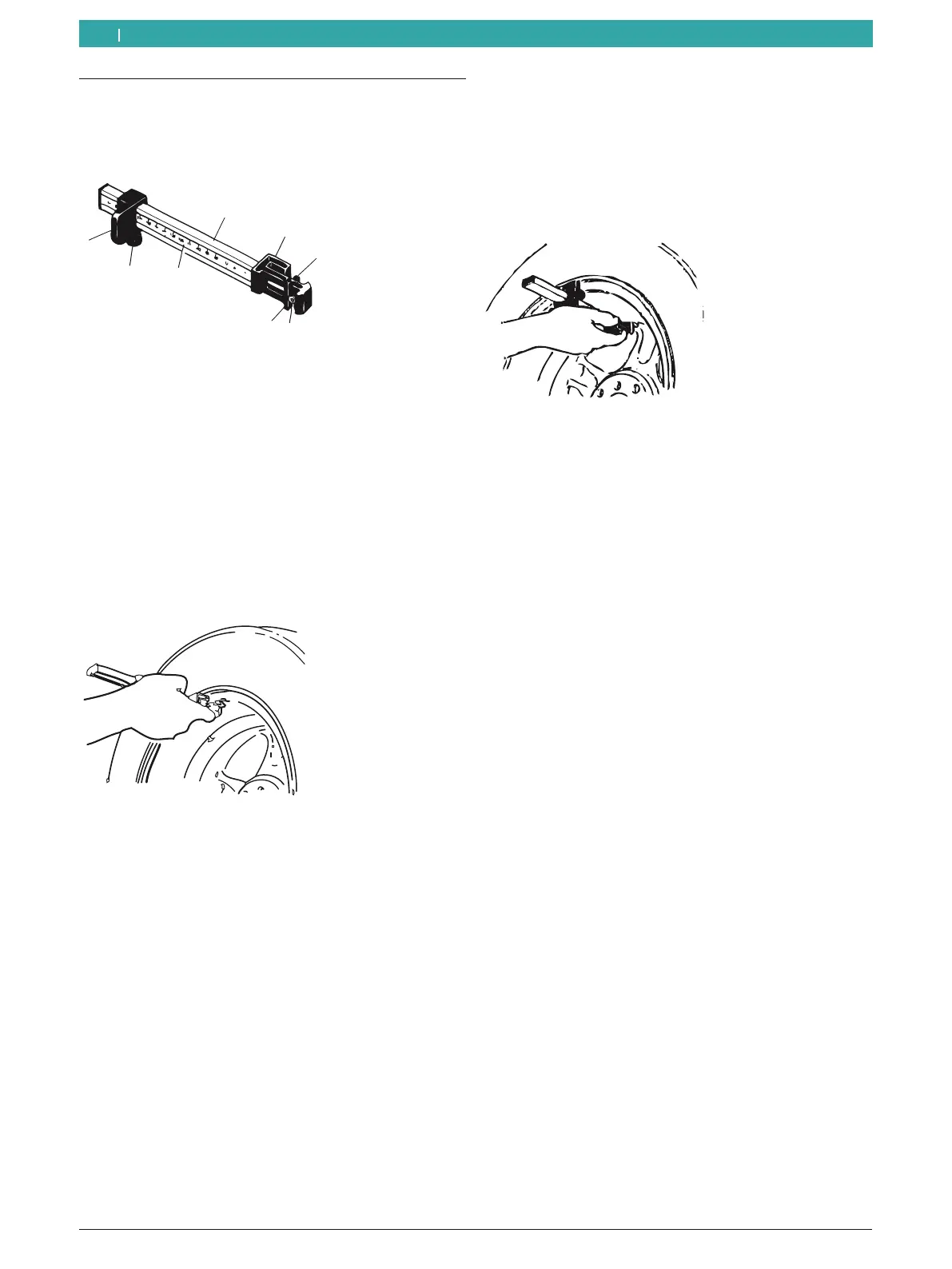

Fig. 7: Ruční měřítko
1 Držadlo ručního měřítka
2 Hlava ručního měřítka
3 Kleště na vnitřní závaží
4 Vysunovač
5 Kleště na vnější závaží
6 Stupnice
7 Vroubkovaný šroub
8 Saně s dorazem
8.5.1 Zjištění šířky ráfku
1. Ruční měřítko přiložte saněmi k vnitřnímu okraji
ráfku.
651007-06_Sr
2. Kleště na vnější závaží přiložte v poloze kde má být
upevněno vyvažovací závaží.
3. Saně upevněte pomocí vroubkovaného šroubu.
4. Odečtěte rozměr a zadejte jej jako šířku ráfku v jed-
notkách "mm".
5. Spusťte měření "Vyvažování kola".
6. Vyhodnocení měření
 Na levém displeji se zobrazí hodnota pro nalepo-
vací závaží, které je třeba umístit pomocí kleští
na vnitřní závaží (Alu2 a Pax2) nebo jako narážecí
závaží (Alu3).
 Na pravém displeji se zobrazí hodnota pro nalepo-
vací závaží, které je třeba umístit pomocí kleští na
vnější závaží.
8.5.2 Umístění vyvažovacích závaží
1. Kolo otočte do příslušné polohy 12 hodin.
2. Potřebné nalepovací závaží vložte do kleští na vnější
závaží.
3. Saně přiložte k okraji ráfku.
4. Nalepovací závaží umístěte pomocí vysunovače na
příslušné místo a přitlačte.
651007-05_Sr
5. Druhé potřebné nalepovací závaží vložte do kleští
na vnitřní závaží.
6. Saně přiložte k okraji ráfku.
7. Nalepovací závaží umístěte pomocí vysunovače
a přitlačte.
i Ve vyvažovacím programu Alu3 se umisťuje
a upevňuje narážecí závaží.
