932 655 638 2014-02-14| Beissbarth GmbH
126 | MT 788 | Balansering av hjulsv
8.5 Manuellt skjutmått
Med det manuella skjutmåttet kan fälgbredden faststäl-
las i balanseringsprogrammen Alu2, Alu3 och Pax2 och
klistervikterna enkelt positioneras och monteras.
651011-03_Mi
1
2
3
4
5
6
7
8

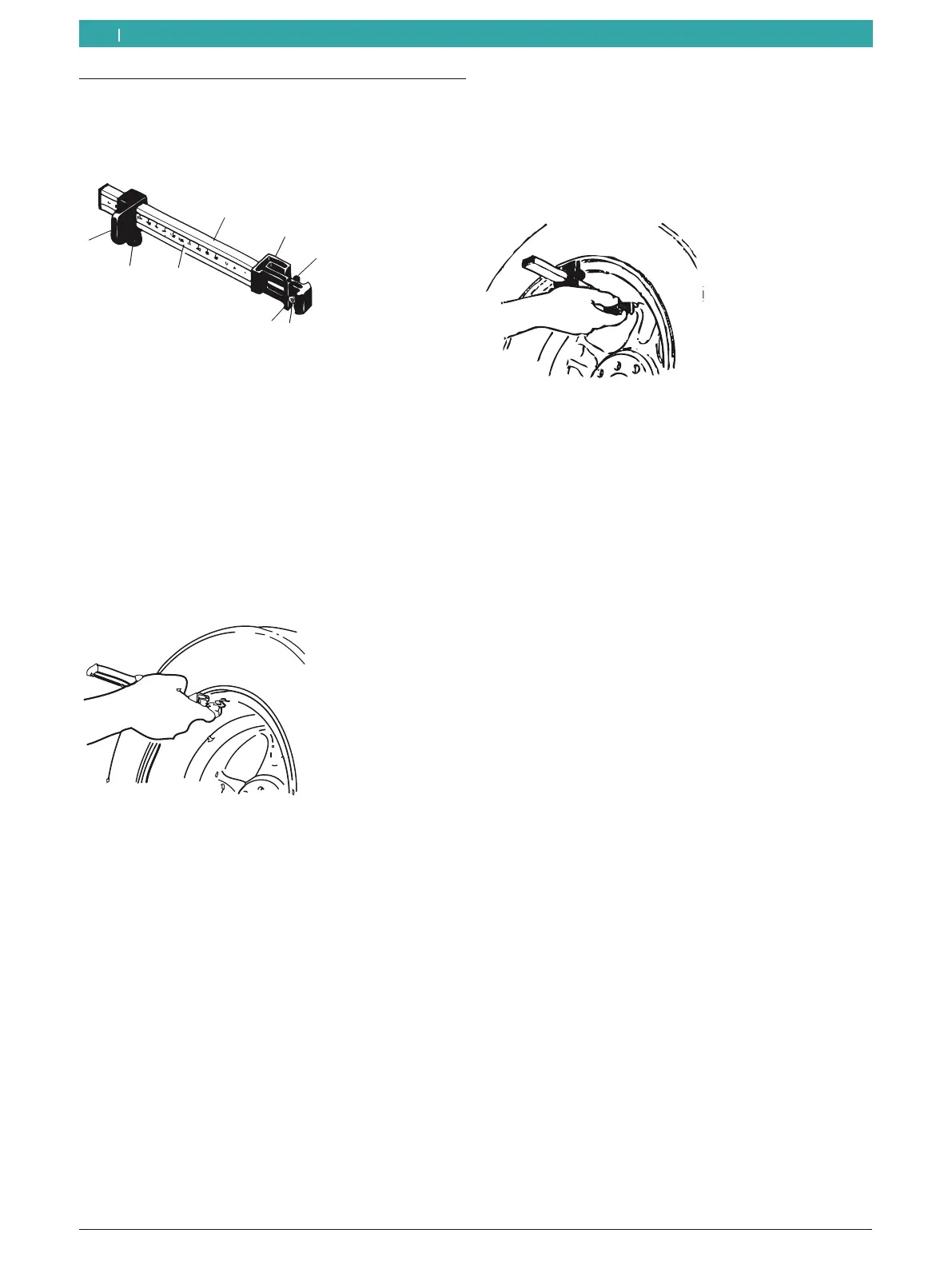

Fig. 7: Manuellt skjutmått
1 Skjutmåttsgrepp
2 Skjutmåttshuvud
3 Inre vikttång
4 Utkastare
5 Yttre vikttång
6 Skala
7 Räfflad skruv
8 Slid med anslag
8.5.1 Fastställande av fälgbredd
1. Positionera det manuella skjutmåttet med sliden på
den inre fälgkanten.
2. Placera den yttre vikttången vid det läge, där balan-
seringsvikterna ska monteras.
3. Fäst sliden med den lättrade skruven.
4. Läs av måttet och mata in fälgbredden i "mm".
5. Starta mätningen "Balansering av hjul".
6. Utvärdering mätning:
I vänstra displayen visas värdet för klistervikten
som ska monteras med den inre vikttången (Alu2
och Pax2) eller som klämvikt (Alu3).
I högra displayen visas värdet för klistervikten
som ska monteras med den yttre vikttången.
8.5.2 Montering av balanseringsvikterna
1. Vrid hjulet till motsvarande position kl. 12
2. Lägg rätt klistervikt i den yttre vikttången.
3. Lägg an sliden mot fälgkanten.
4. Positionera och tryck fast klistervikten i rätt position
med utkastaren.
651007-05_Sr
5. Lägg den andra klistervikten som behövs i den inre
vikttången.
6. Lägg an sliden mot fälgkanten.
7. Positionera och tryck fast klistervikten med utkastaren.
i Klämvikten positioneras och monteras i balanserings-
programmet Alu3.
