8.5 手动游标卡尺
用手动游标卡尺可以确定平衡程序中的Alu2、Alu3和Pax2
的轮辋宽度，以及方便定位和固定粘接重块。
651011-03_Mi
1
2
3
4
5
6
7
8

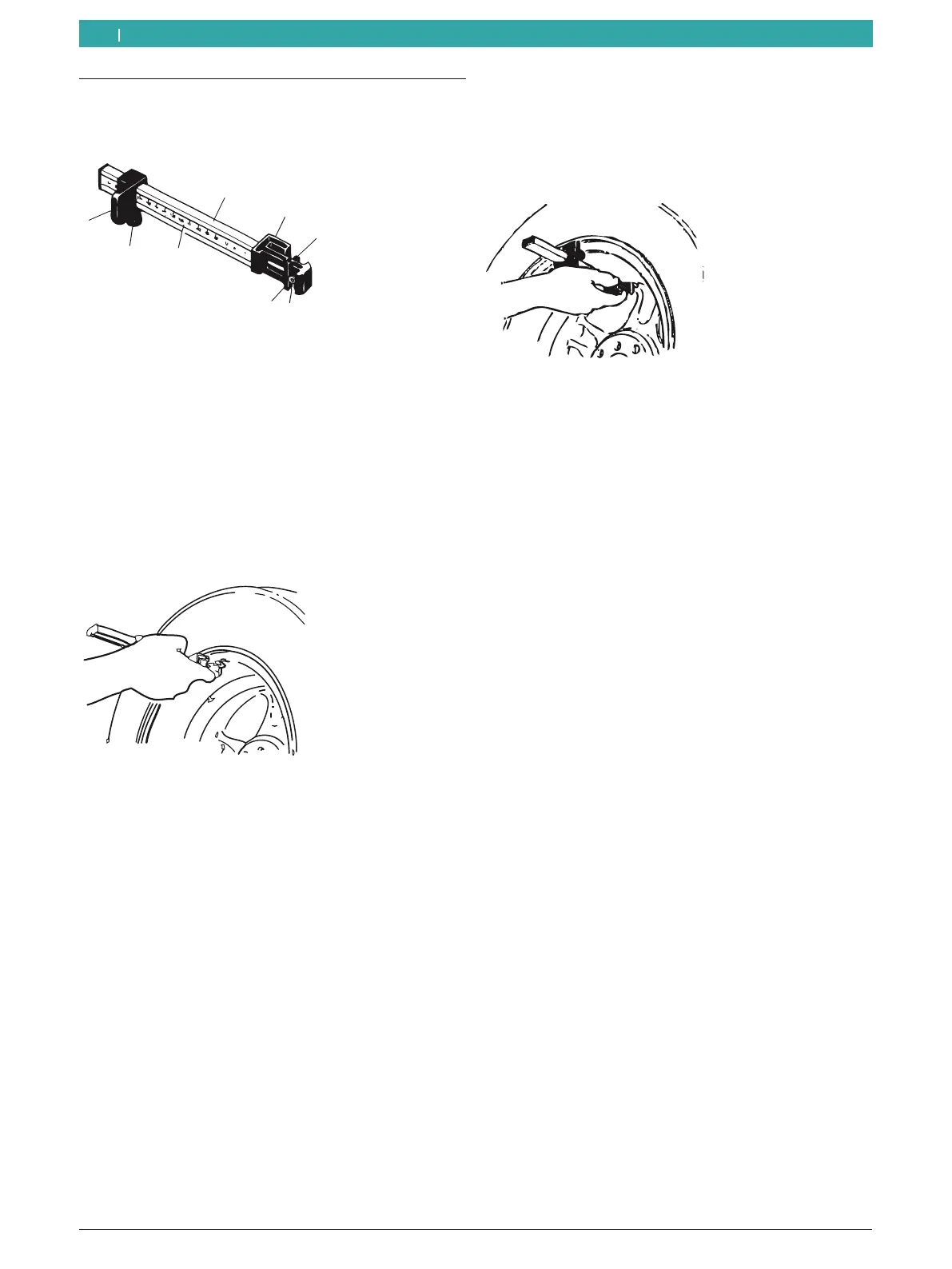

插图7: 手动游标卡尺
1 游标卡尺把手
2 游标卡尺头
3 内重量钳
4 推料器
5 外重量钳
6 刻度
7 滚花螺栓
8 带止档位的滑块
8.5.1 确定轮辋宽度
1. 使用滑块将手动游标卡尺定位在轮辋内边缘。
651007-06_Sr
2. 外重量钳置于 位置 ，并在此位置固定平衡重块。
3. 用滚花螺栓固定滑块。
4. 读取尺寸，并将其作为轮辋宽度输入，其单位为“mm”。
5. 开始测量"平衡车轮"。
6. 分析测量：
 在左侧显示屏显示通过内重量钳（Alu2和Pax2）或
作为夹紧重量(Alu3)安放的粘接重量值。
 在右侧显示屏显示通过外重量钳安放的粘接重量值。
8.5.2 安放平衡重块
1. 将车轮置于相应位置上12时）。
2. 将需要的粘接重块放入外重量钳。
3. 将滑块放在轮辋边缘上。
4. 用推料机压将粘接重块压紧并固定到相应位置。
651007-05_Sr
5. 将第二块需要的粘接重块放入内重量钳。
6. 将滑块放在轮辋边缘上。
7. 用推料器定位并压紧粘接重块。
i 在平衡程序Alu3中定位和固定夹紧重块。
