3.5 MT 788
651016-01 _Sr
1
3
4
5 6
7
9
8
10/1
10
10/2
2
13
14
15
12
11

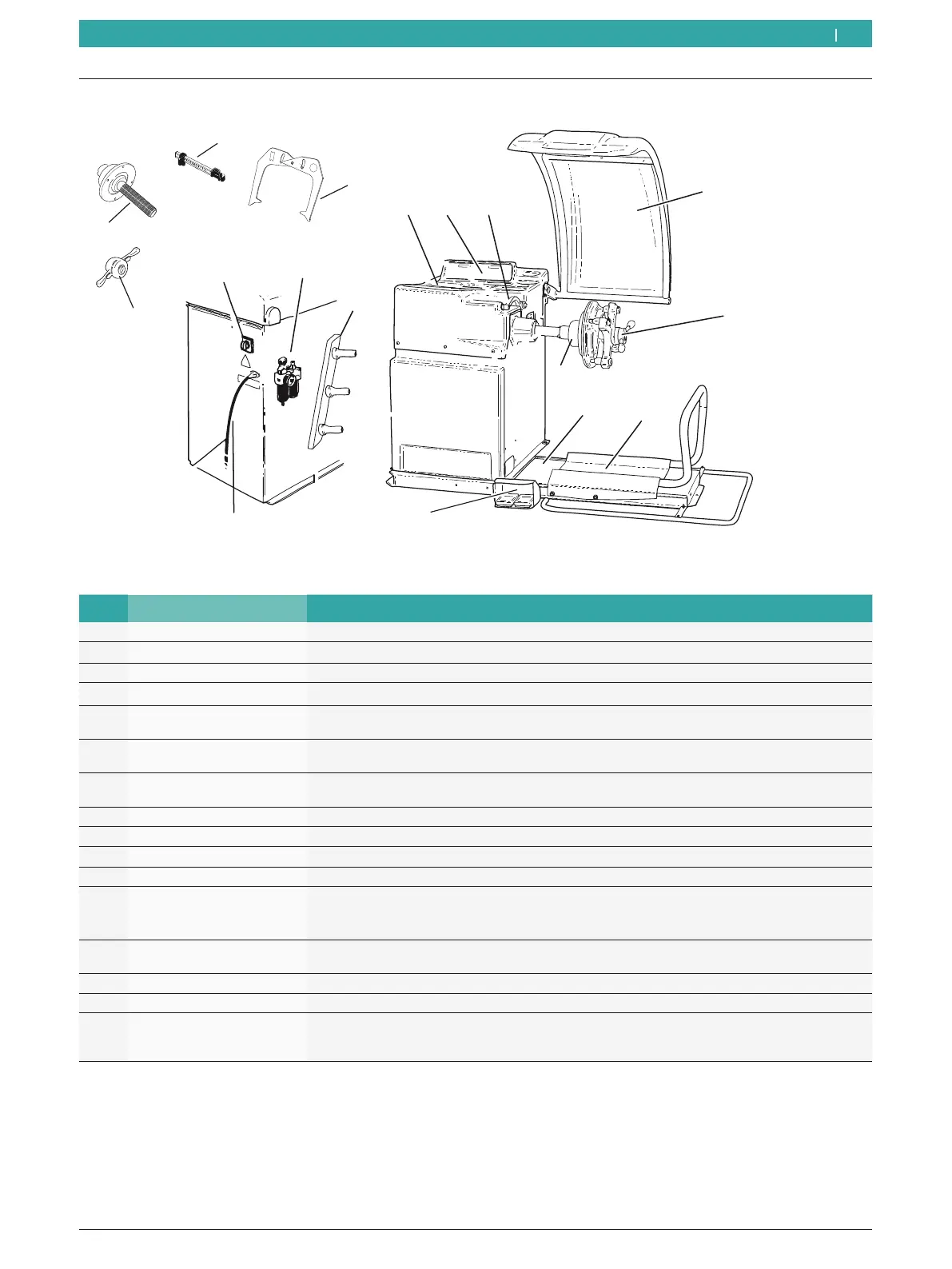

Fig. 1: MT 788
Poz. Nazwa Funkcje
1 W(y)łącznik Włączanie i wyłączanie.
2 Uchwyty mocujące Przechowywanie akcesoriów.
3 Przewód sieciowy Podłączenie przewodu sieciowego.
4 Półka Półka na ciężarki i akcesoria.
5 Panel obsługi/wskaźników R Obsługa MT 788, patrz rozdz. 7
R Komunikaty oprogramowania (wartości pomiarowe i wskazówki dotyczące obsługi)
6 Suwmiarka R Pomiar odległości i średnicy obręczy.
R Wyznaczanie pozycji do mocowania ciężarków klejonych.
7 Osłona koła R Ochrona operatora przed odrywającymi się cząsteczkami (np. zanieczyszczeń, wody).
R Rozpoczęcie pomiaru przez zamknięcie osłony koła.
8 Nakrętka szybkomocująca Centrowanie koła na stożku i mocowanie
9 Środkowy kołnierz centrujący Mocowanie koła.
10 Podnośnik koła Urządzenie podnoszące pomagające w mocowaniu i zdejmowaniu koła.
10/1 Sanie koła przesuwane poziomo podparcie koła
10/2 Pedał R lewy pedał: podnoszenie podparcia koła
R prawy pedał: opuszczanie podparcia koła
11 Nakrętka szybkomocująca Centrowanie koła na stożku i mocowanie
12 Środkowy kołnierz
centrujący
Mocowanie koła.
13 Suwmiarka ręczna Służy zamiennie, jeśli suwmiarka elektroniczna jest uszkodzona.
14 Cyrkiel pomiarowy Służy zamiennie, jeśli szerokość i średnica obręczy nie może być wyznaczona elektronicznie.
15 Osuszacz sprężonego po
-
wietrza z przyłączem
sprężonego powietrza
R Kontrola/ustawianie ciśnienia roboczego.
R Usuwanie zanieczyszczeń.
R Dostarczanie oleju do układu sprężonego powietrza.
