Produktbeskrivning | MT 788 | 117
sv
3.5 MT 788
651016-01 _Sr
1
3
4
5 6
7
9
8
10/1
10
10/2
2
13
14
15
12
11

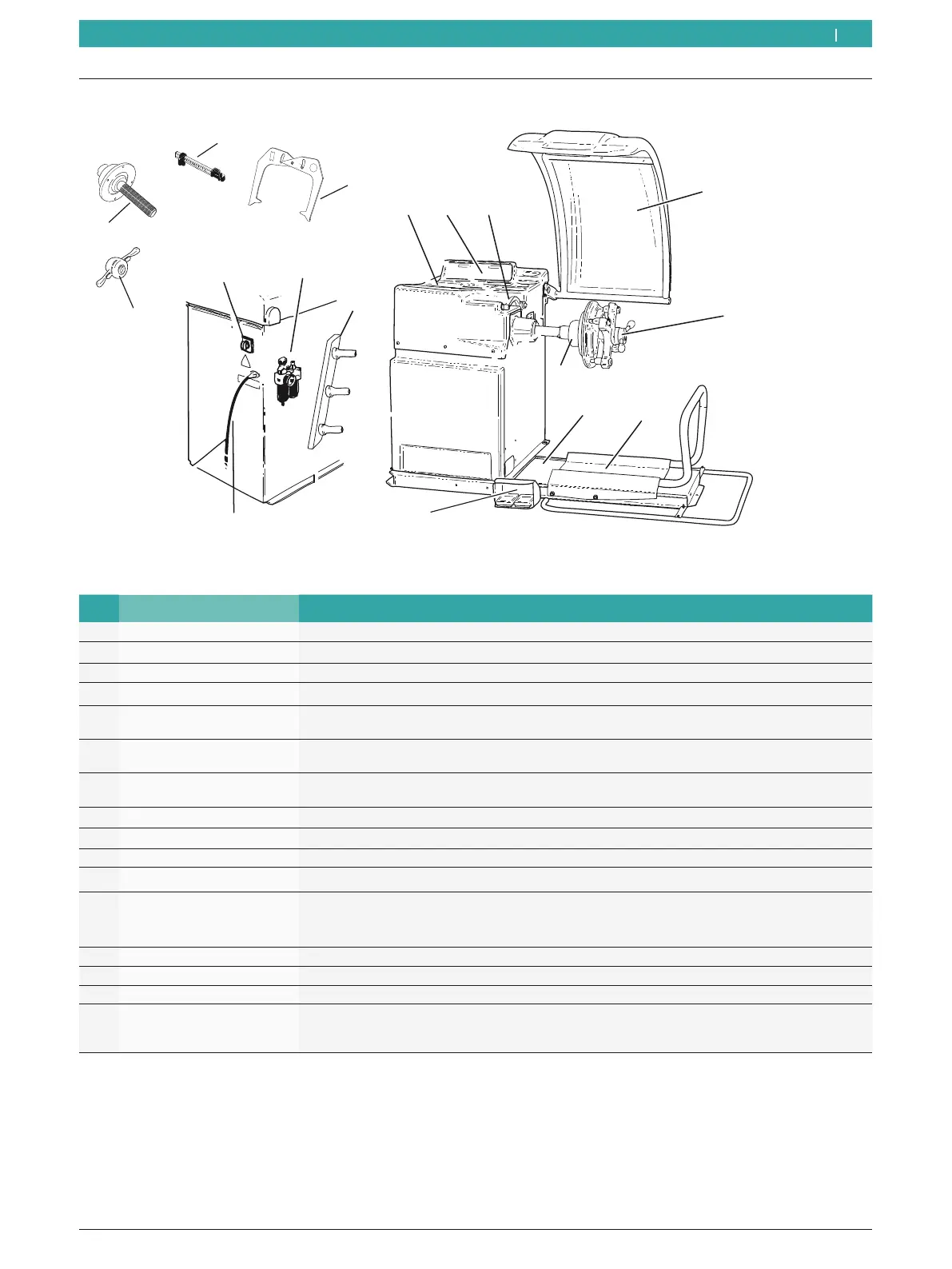

Fig. 1: MT 788
Pos. Beteckning Funktioner
1 Strömställare Till- och frånslag.
2 Spänndonshållare Tillbehörets förvaring.
3 Nätanslutningsledning Anslutning av nätledning.
4 Fack Fack för balansvikter och tillbehör.
5 Manöverpanel/
indikatorpanel
R Visning program (mätvärden och anvisningar för manövrering)
R Manövrering MT 788, se kap. 7
6 Skjutmått R Registrera fälgavstånd och fälgdiameter.
R Fastställ positionen för klistervikternas fastsättning.
7 Hjulskyddshuv R Skyddar användaren mot utslungade partiklar (t. ex. smuts, vatten).
R Starta mätningen genom att stänga hjulskyddshuven.
8 Snabbspännmutter snabb montering och demontering av hjulet.
9 Mittcentrerfläns mekanisk inspänning av hjulet
10 Hjullyft Centrera hjulet på konan och sätt fast
10/1 Hjullyftsläden Horisontellt förskjutbart hjulstöd
10/2 Pedal R Vänster pedal: hjulstödet lyfts upp,
R höger pedal: hjulstödet sänks ned
11 Snabbspännmutter Centrera hjulet på konan och sätt fast
12 Mittcentrerfläns Fäst hjulet.
13 Manuellt skjutmått Fungerar som reserv om fel skulle uppstå på det elektroniska skjutmåttet.
14 Cirkelmått Fungerar som reserv om fälgbredd och fälgdiameter inte kan mätas upp elektroniskt.
15 Luftberedningsenhet R Kontrollera / ställ in arbetstrycket.
R Avlägsna föroreningar.
R Försörj tryckluftsystemet med olja.
