Productbeschrijving | MT 788 | 139
nl
3.5 MT 788
651016-01 _Sr
1
3
4
5 6
7
9
8
10/1
10
10/2
2
13
14
15
12
11

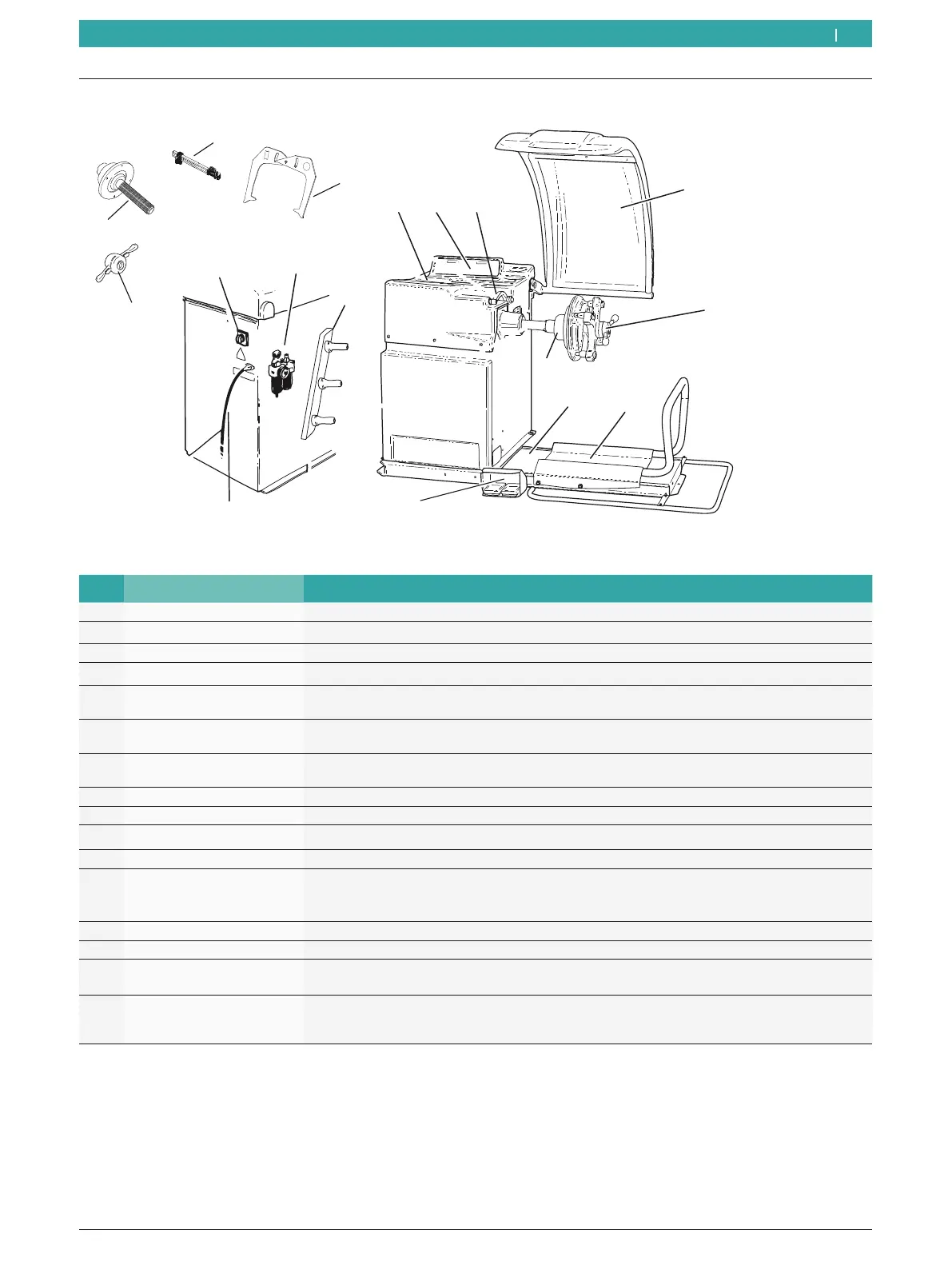

Fig. 1: MT 788
Pos. Omschrijving Functies
1 Aan-/uitschakelaar In- en uitschakelen.
2 Spanmiddelhouder Bewaren van de toebehoren.
3 Netsnoer Aansluiting netsnoer.
4 Bergplaats Bergplaats voor uitlijngewichten en toebehoren.
5 Bedieningsveld/indicatieveld R Bediening MT 788, zie hoofdstuk 7
R Weergave software (meetwaarden en bedieningsinstructies)
6 Schuifmaat R Velgafstand en velgdiameter registreren.
R Posities voor de bevestiging van de plakgewichten bepalen.
7 Wielbeschermkap R Bescherming van de bediener tegen wegspattende deeltjes (b. v. vuil, water).
R Start van de meting door sluiten van de wielbeschermkap.
8 Snelspanmoer Wiel op de conus centreren en bevestigen
9 Flens voor middencentrering Het wiel bevestigen.
10 Wiellift Hefinrichting als ondersteuning voor de bevestiging en het verwijderen van het wiel
10/1 Wielliftslede Horizontaal verschuifbare wielbergplaats
10/2 Pedaal R Linker pedaal: optillen van de wielbergplaats,
R Rechter pedaal: omlaag brengen van de wielbergplaats
11 Snelspanmoer Wiel op de conus centreren en bevestigen
12 Flens voor middencentrering Het wiel bevestigen.
13 Handmatige schuifmaat Dient als vervanging voor als de elektronische schuifmaat defect is.
14 Meetpasser Dient als vervanging wanneer de velgbreedte en de velgdiameter niet elektronisch geregistre
-
erd kunnen worden.
15 Onderhoudseenheid
R Werkdruk controleren/instellen.
R Verontreinigingen verwijderen.
R Persluchtsysteem van olie voorzien.
