Descrição do produto | MT 788 | 161
pt
3.5 MT 788
651016-01 _Sr
1
3
4
5 6
7
9
8
10/1
10
10/2
2
13
14
15
12
11

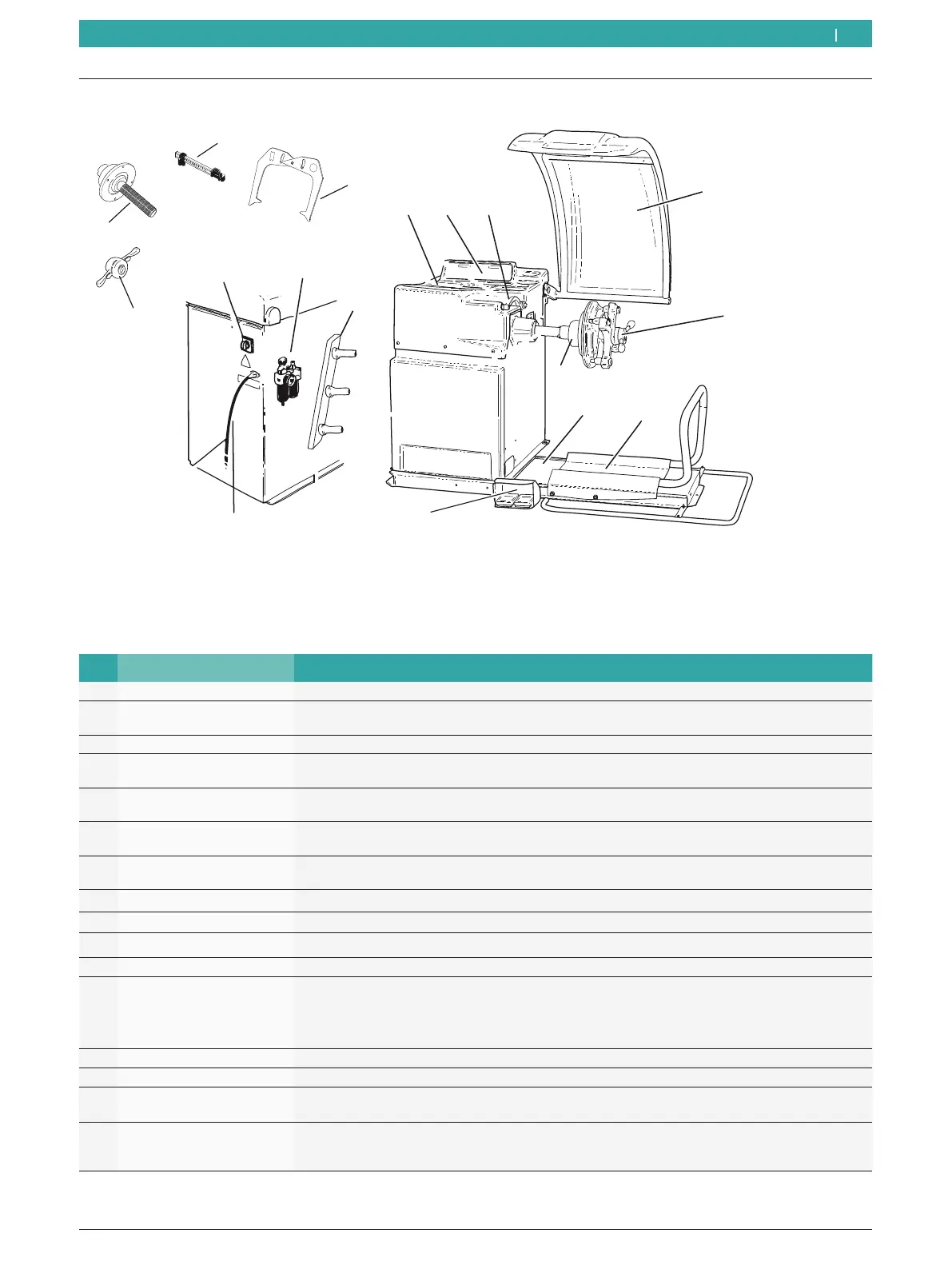

Fig. 1: MT 788.
Pos. Designação Funções
1 Interruptor para ligar/desligar Ligar/desligar.
2 Suporte para elementos de
fixação
Armazenamento dos acessórios.
3 Cabo de ligação à rede Ligação do cabo de alimentação.
4 Compartimento de
armazenamento
Compartimento de armazenamento para os pesos de balanceamento e acessórios.
5 Painel de comando/campo
de indicação
R Indicação do software (valores de medição e indicações de operação)
R Operação MT 788, ver cap. 7
6 Paquímetro R Detectar distância e diâmetro da roda.
R Determinar as posições para a fixação dos pesos adesivos.
7 Cobertura de proteção
da roda
R Proteção do usuário contra partículas projetadas (p. ex. sujeira, água).
R Início da medição fechando a cobertura de proteção da roda.
8 Porca de aperto rápido Centrar a roda no cone e fixá-la
9 Flange centrado Fixar a roda.
10 Elevador de rodas Dispositivo de elevação como suporte para a fixação e remoção da roda
10/1 Corrediça do elevador da roda apoio da roda deslocável na horizontal
10/2 Pedal R Bloqueio da roda durante a fixação dos pesos de balanceamento, premindo o pedal com o pé
para baixo.
R Bloqueio do veio durante a desmontagem e montagem do flange.
11 Porca de aperto rápido Centrar a roda no cone e fixá-la
12 Flange centrado Fixar a roda.
13 Paquímetro manual Serve para substituir o paquímetro eletrônico quando estiver avariado.
14 Compasso de medição Serve como substituição, quando não é possível detectar a largura e o diâmetro da roda de mo
-
do eletrônico.
15 Unidade de preparação do
ar com conexão de ar com-
primido
R Controlar/ajustar a pressão de trabalho.
R Eliminar impurezas.
R Abastecer o sistema de ar comprimido com óleo.
