3.5 MT 788
651016-01 _Sr
1
3
4
5 6
7
9
8
10/1
10
10/2
2
13
14
15
12
11

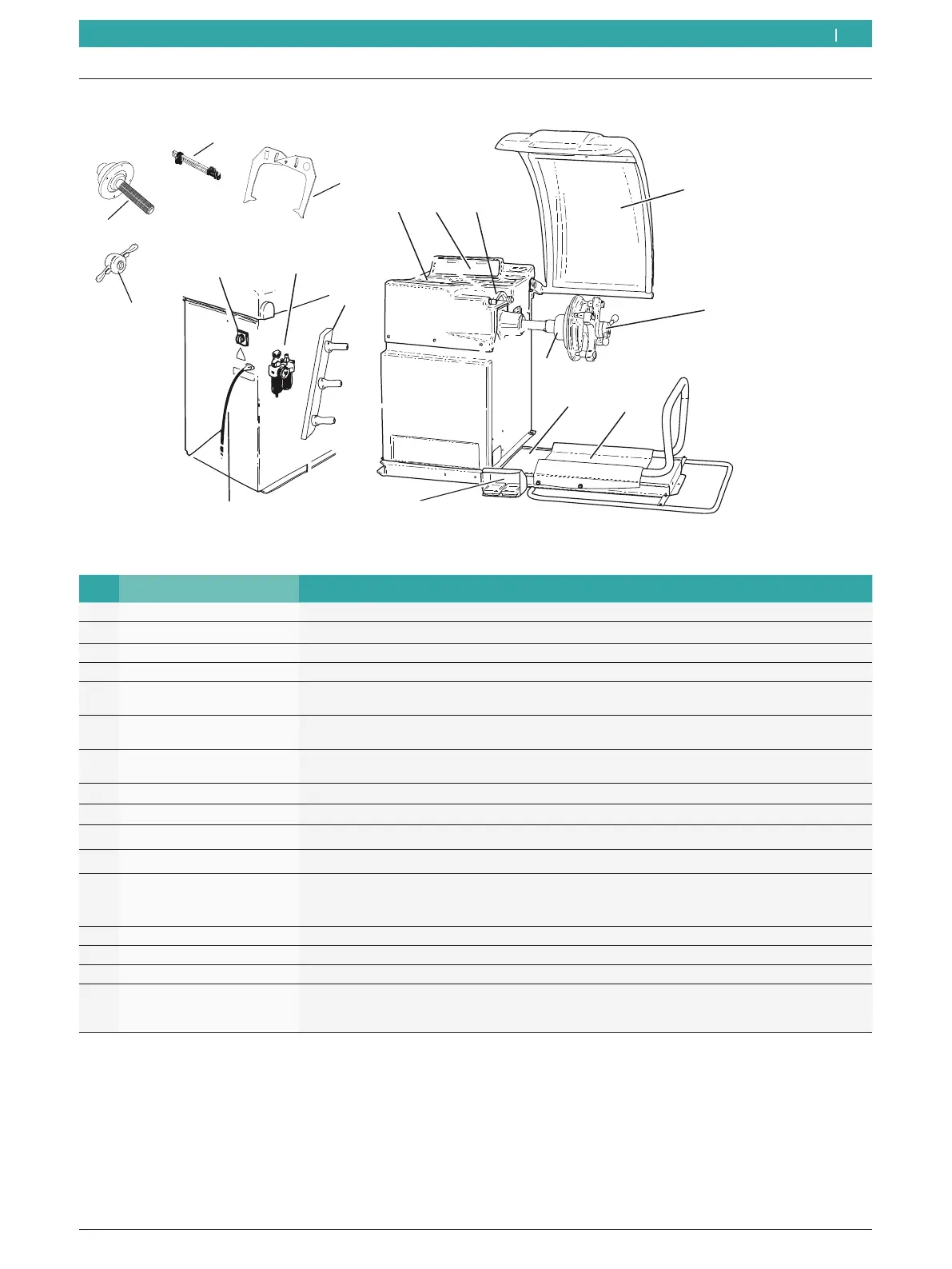

Fig. 1: MT 788
Poz. Označení Funkce
1 Spínač Zapnuto/Vypnuto Zapnutí/Vypnutí.
2 Upevňovací držáky Uložení příslušenství.
3 Síťové připojovací vedení Připojení síťového vedení.
4 Odkládací prostor Odkládací prostor pro vyvažovací závaží a příslušenství.
5 Ovládací/Zobrazovací panel R Ovládání MT 788, viz kap. 7
R Zobrazení softwaru (naměřené hodnoty a pokyny pro obsluhu)
6 Ruční měřítko R Zjištění vzdálenosti ráfku a průměru ráfku.
R Zjištění polohy pro upevnění nalepovacích závaží.
7 Ochranný kryt kola R Chrání uživatele před odletujícími částicemi (např. nečistota, voda).
R Spuštění měření zavřením ochranného krytu kola.
8 Rychloupínací matice Nastředění kola na kužel a upevnění.
9 Středová středicí příruba Upevnění kola.
10 Zvedák kola Zdvihací zařízení pro podporu při upevňování a snímání kola.
10/1 Saně zvedáku kol vodorovně posuvný odkládací prostor pro kolo
10/2 Pedál R levý pedál: zvednutí odkládacího prostoru pro kolo,
R pravý pedál: spuštění odkládacího prostoru pro kolo.
11 Rychloupínací matice Nastředění kola na kužel a upevnění.
12 Středová středicí příruba Upevnění kola.
13 Ruční měřítko Slouží jako náhrada, když má elektronické ruční měřítko poruchu.
14 Obkročné měřidlo Slouží jako náhrada, když šířku ráfku a průměr ráfku není možno zjistit elektronicky.
15 Regulační jednotka s
přípojkou tlakového vzduchu
R Nastavení/regulace pracovního tlaku.
R Odstranit nečistoty.
R Zajistit zásobování systému tlakového vzduchu olejem.
