3.5 MT 788
651016-01 _Sr
1
3
4
5 6
7
9
8
10/1
10
10/2
2
13
14
15
12
11

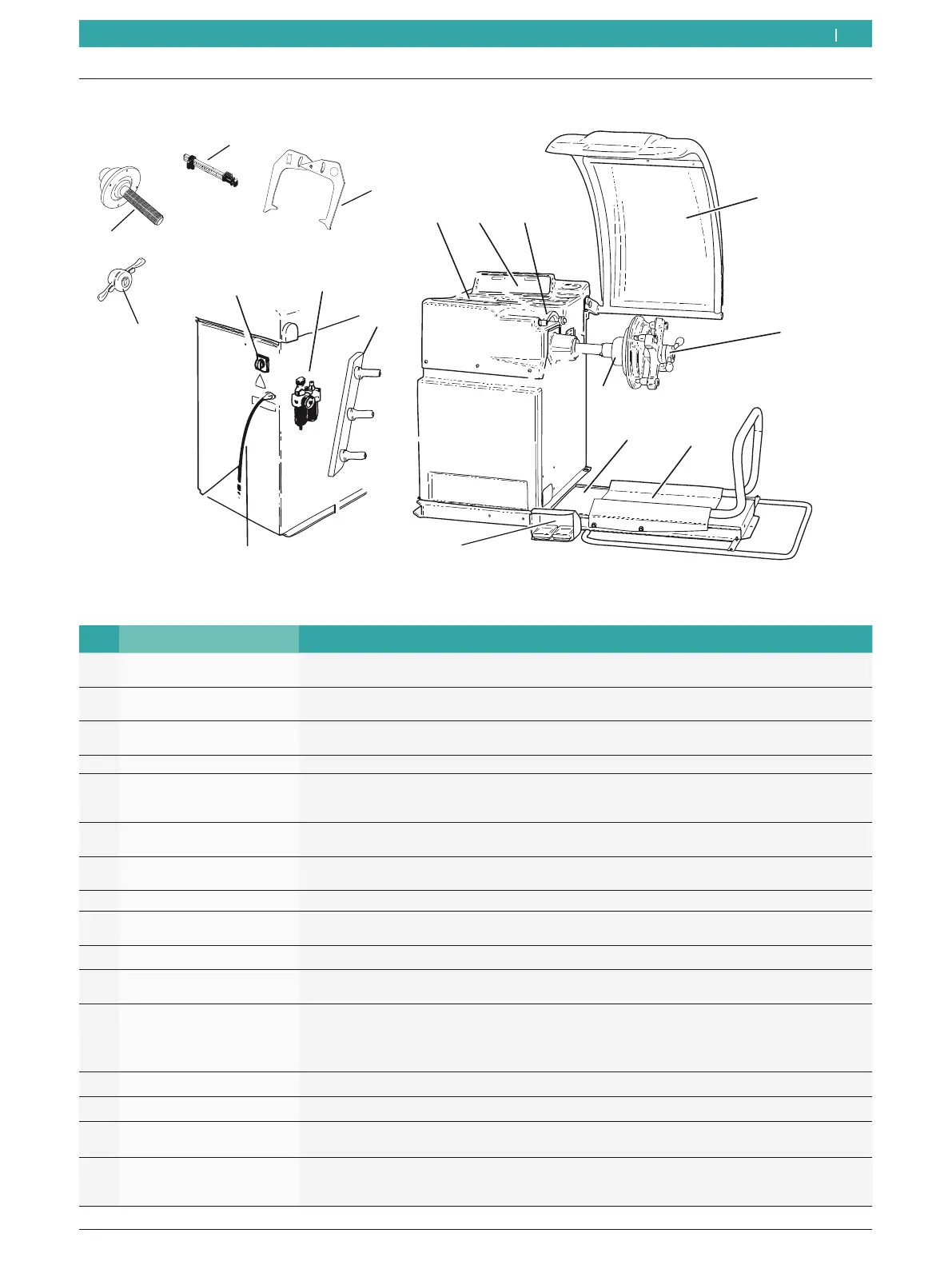

Рис. 1: MT 788
Поз. Наименование Функции
1 Переключатель включе-
ния/выключения
Включение и выключение.
2 Держатель для зажимных
приспособлений
Хранение принадлежностей.
3 Провод для подключения
к сети
Подключение к сети.
4 Полка для хранения Место для хранения балансировочных грузов и принадлежностей.
5 Панель управления/панель
индикации
R Отображение программного обеспечения (результаты измерений и указания по эксплу
-
атации).
R Управление MT 788, см. главу 7
6 Раздвижной калибр R Определить расстояние от обода до станка.
R Определение положения крепления адгезивных грузов.
7 Защитный кожух для колес R Защита оператора от вылетающих частиц (напр., грязи, воды).
R Запуск измерения путем закрывания защитного кожуха для колес.
8 Зажимная гайка Центрирование и закрепление колеса на конусе.
9 Центральный центрирую
-
щий фланец
Крепление колеса.
10 Подъемник колеса Подъемное устройство, помогающее закрепить и снять колесо
10/1 Каретка подъемника ко
-
леса
Перемещаемая по горизонтали опорная платформа колеса
10/2 Педаль
R Левая педаль: подъем опорной платформы колеса
R Правая педаль: опускание опорной платформы колеса
11 Центральный центрирую-
щий фланец
Крепление колеса.
12 Быстрозажимная гайка Центрирование и закрепление колеса на конусе.
13 Ручной раздвижной калибр Заменяет раздвижной калибр (электронный) в случае его повреждения.
14 Измерительный циркуль Служит как замена, когда ширина обода и его диаметр
не могут быть измерены раздвижным (электронным) калибром/лазером.
15 Блок техобслуживания
R Контроль/настройка рабочего давления.
R Удаление загрязнений.
R Снабжение пневматической системы маслом.
