3.5 MT 788
651016-01 _Sr
1
3
4
5 6
7
9
8
10/1
10
10/2
2
13
14
15
12
11

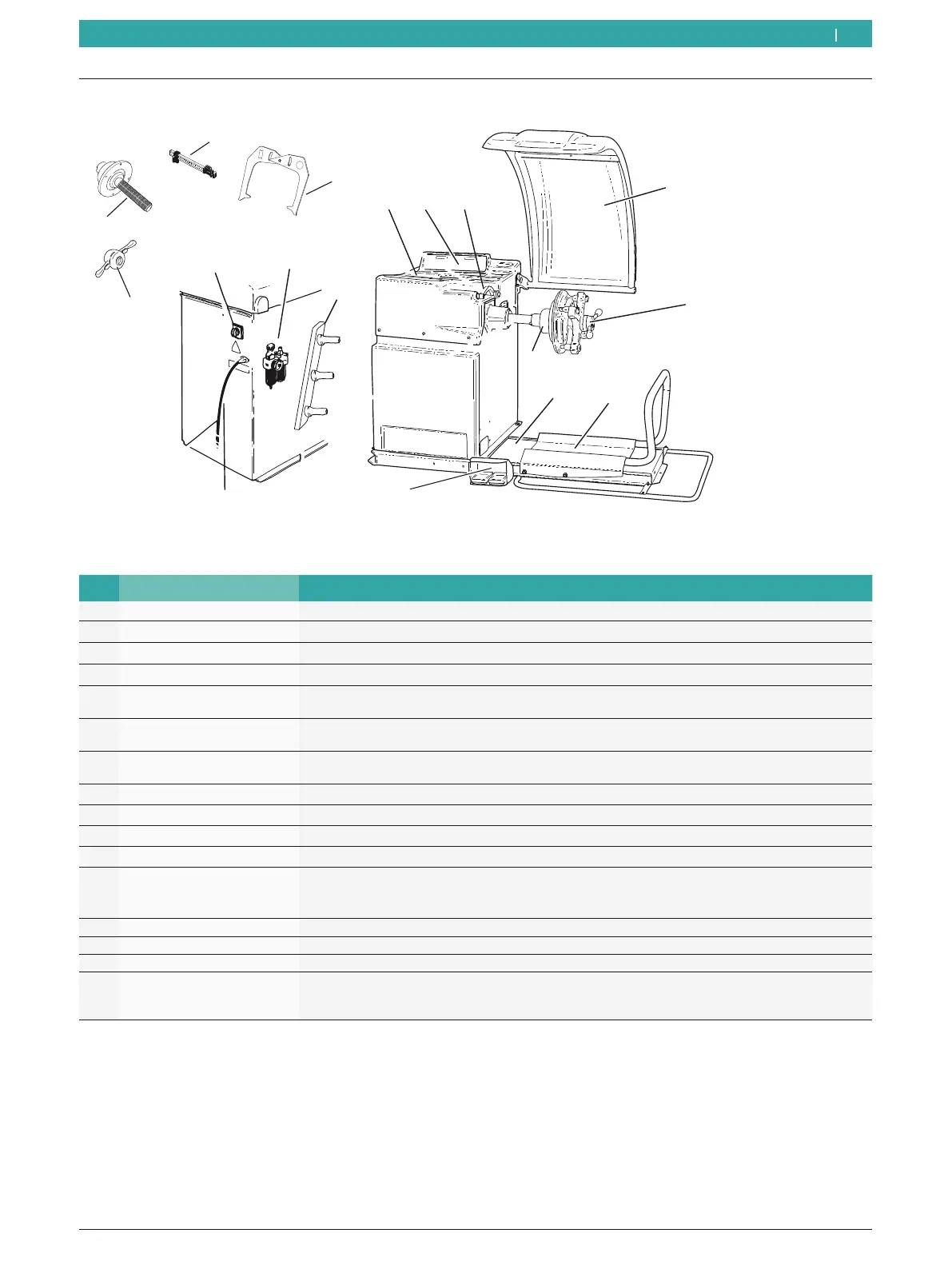

插图1: MT788
位置 名称 功能
1 开启/关闭开关 开启和关闭。
2 夹具架 存放配件。
3 电源连接缆线 电源线连接。
4 存物箱 存放平衡重块和配件。
5 操作区/显示区 R 显示软件（测量值和操作说明）
R 操作MT788，见章节7
6 游标卡尺 R 测量轮辋间距和轮辋直径。
R 确定粘接重块固定位置。
7 车轮护罩 R 保护操作人员免受飞溅物体的伤害(例如：污物、水)。
R 盖上车轮护罩开始进行测量。
8 快速紧固螺母 快速拆卸车轮。
9 中间定心法兰 机械夹紧车轮。
10 车轮升运装置 起重设备主要用于车轮的固定和移除
10/1 车轮雪橇 可水平移动的车轮架
10/2 踏板 在固定平衡重块的同时，用脚踩下踏板锁止车轮。
在拆装法兰时锁止轴承。
11 快速紧固螺母 快速拆卸车轮。
12 中间定心法兰 机械夹紧车轮。
13 手动游标卡尺 电子游标卡尺损害时的替代品。
14 测量卡规 轮辋宽度和轮辋直径无法进行电子测量时的替代物。
15 带压缩空气连接装
置的维护单元
R 控制/设置工作压力。
R 清除污渍。
R 给压缩空气系统供油。
