Descrizione del prodotto | MT 788 | 95
it
932 655 638 2014-02-14| Beissbarth GmbH
3.5 MT 788
651016-01 _Sr
1
3
4
5 6
7
9
8
10/1
10
10/2
2
13
14
15
12
11

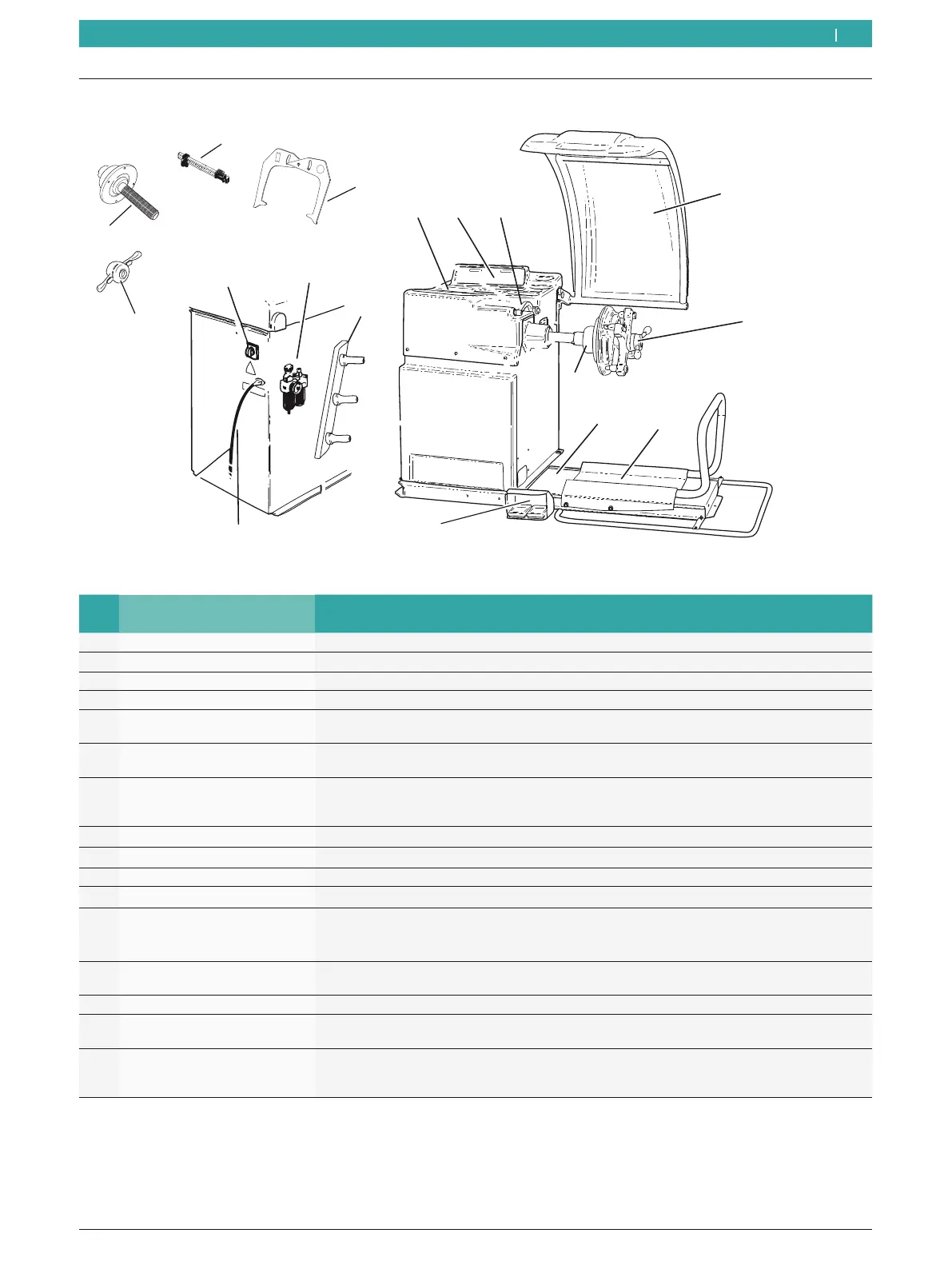

Fig. 1: MT 788
Pos. Denominazione Funzioni
1 Interruttore ON/OFF Accensione/spegnimento.
2 Supporto dispositivi di serraggio Per riporre gli accessori.
3 Cavo di alimentazione elettrica Collegamento alla rete elettrica.
4 Ripiano portaoggetti Ripiano per deporre i pesi di equilibratura e gli accessori.
5 Pannello di comando/
pannello di visualizzazione
R Visualizzazione software (valori di misura e avvertenze sull’uso)
R Comando MT 788, vedi cap. 7
6 Calibro a corsoio R Rilevare la distanza del cerchione e il diametro del cerchione.
R Rilevare le posizioni per il fissaggio dei pesi adesivi.
7 Calotta di protezione ruota R Protezione dell’operatore da eventuali particelle proiettate verso l’esterno (ad es. sporco,
acqua).
R Avviare la misurazione ed arrestare la misurazione, vedi cap. 10.1 Avvio automatico.
8 Dado di serraggio rapido Centrare e fissare la ruota sul cono.
9 Flangia di centraggio centrale Fissare la ruota.
10 Sollevatore ruota Dispositivo di sollevamento per facilitare il fissaggio e la rimozione della ruota
10/1 Carrello del sollevatore ruota Ripiano di appoggio ruota spostabile in direzione orizzontale
10/2 Pedale R Pedale sinistro: sollevamento del ripiano di appoggio ruota,
R Pedale destro: abbassamento del ripiano di appoggio ruota
11 Dado di serraggio rapido Centrare e fissare la ruota sul cono.
12 Flangia di centraggio
centrale
Fissare la ruota.
13 Calibro a corsoio manuale Serve come componente di riserva quando il calibro a corsoio elettronico è guasto.
14 Compasso di misurazione Serve come componente di riserva quando la larghezza del cerchione e il diametro del
cerchione non possono essere rilevati elettronicamente.
15 Gruppo condizionatore
R Controllare/regolare la pressione di lavoro.
R Eliminare eventuali impurità presenti.
R Alimentazione con olio del sistema pneumatico.
