2-12
Catalyst 6500 Series Switches Installation Guide
OL-5781-04
Chapter 2 Preparing for Installation
Site Requirements

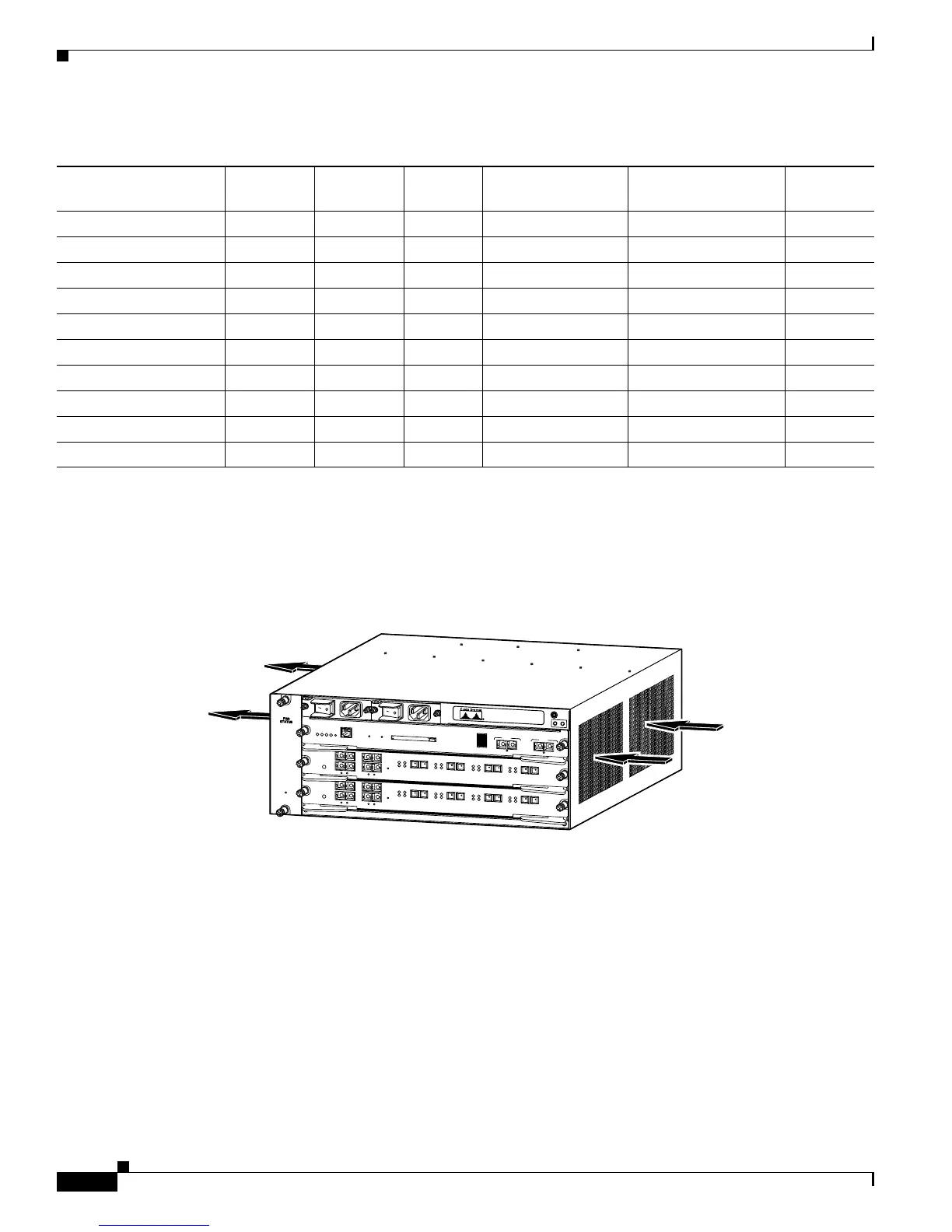

Figure 2-2 Catalyst 6503 and Catalyst 6503-E Switch Internal Airflow
Table 2-3 Chassis Air Flow Requirements
Chassis Model
Airflow
Intake
Airflow
Exhaust
Air Filter
Available
Minimum Clearance
(Walls)
1
1. With Catalyst 6500 series chassis installed in a rack that is adjacent to a wall, both the chassis air intake and the chassis hot air exhaust should be
positioned at least 6 inches (15 cm) from the wall.
Minimum Clearance
(Intakes to Exhausts)
2
2. With Catalyst 6500 series chassis installed in adjacent racks, the air intake of the chassis on the left should be positioned at least 12 inches (30.5 cm) from
the hot air exhaust of the chassis to the right.
Reference
Illustration
Catalyst 6503 Right side Left side No 6 in (15.2 cm) 12 in (30.5 cm) Figure 2-2
Catalyst 6503-E Right side Left side No 6 in (15.2 cm) 12 in (30.5 cm) Figure 2-2
Catalyst 6504-E Right side Left side No 6 in (15.2 cm) 12 in (30.5 cm) Figure 2-3
Catalyst 6506 Right side Left side No 6 in (15.2 cm) 12 in (30.5 cm) Figure 2-4
Catalyst 6506-E Right side Left side No 6 in (15.2 cm) 12 in (30.5 cm) Figure 2-5
Catalyst 6509 Right side Left side No 6 in (15.2 cm) 12 in (30.5 cm) Figure 2-6
Catalyst 6509-E Right side Left side No 6 in (15.2 cm) 12 in (30.5 cm) Figure 2-7
Catalyst 6509-NEB Front Rear No 6 in (15.2 cm) 12 in (30.5 cm) Figure 2-8
Catalyst 6509-NEB-A Front Rear Yes
3
3. An optional air filter assembly is available for the Catalyst 6509-NEB-A switch chassis. The air filter assembly consists of three components:
INTAKEPNL-09= (intake panel), FLTRASSM-09= (filter cage assembly), and FLTRINSERTS-09= (air filter inserts).
6 in (15.2 cm) 12 in (30.5 cm) Figure 2-9
