Polski (PL)
105

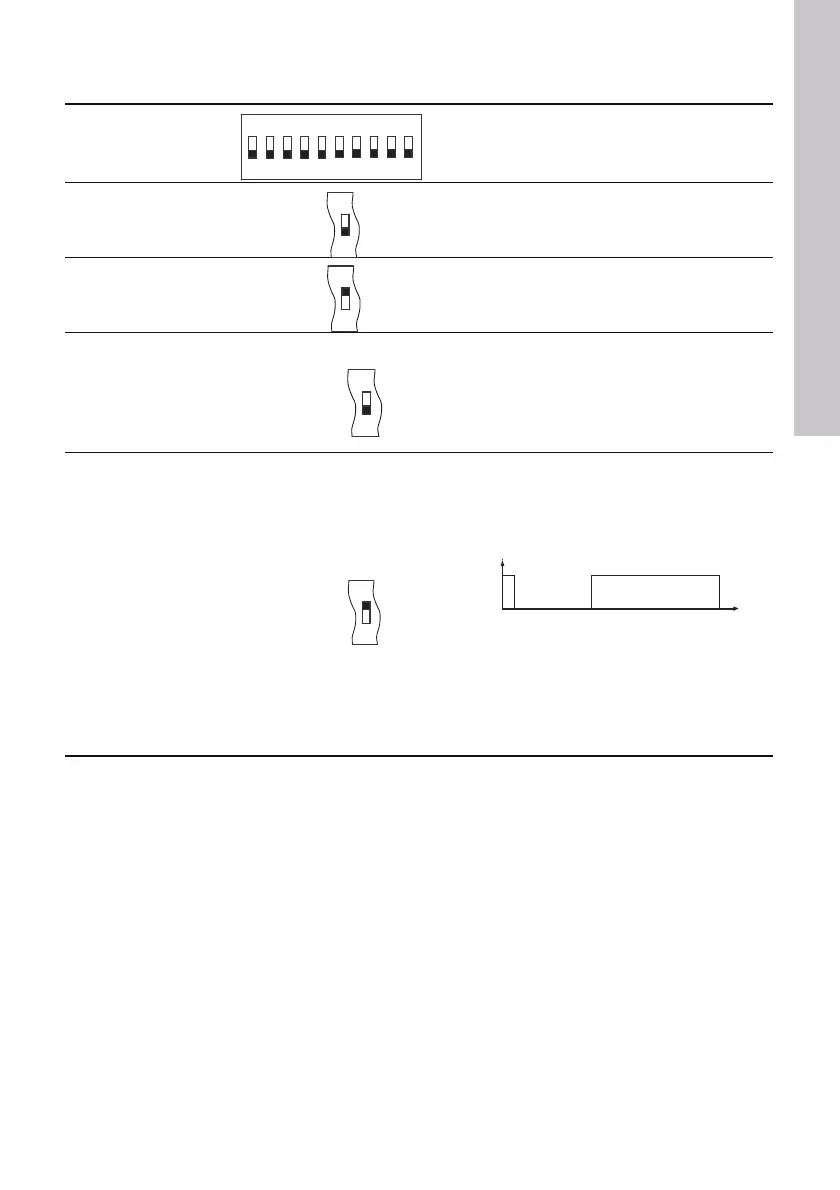

6.5 Wyjścia analogowe
Wyjścia analogowe IO 111 mogą mieć ustawione różne rodzaje sygnałów wyjściowych.
Wyjście analogowe Opis
Wyjście analogowe 2:
G2 i A2 (poz. 2)
Temperatura silnika
4-20 mA, 0-180 °C
0 mA = brak czujnika
Wyjście analogowe 2:
G2 i A2 (poz. 2)
Temperatura silnika
Emulator Pt1000
1000-1685 Ω, 0-180 °C
Wyjście analogowe 1:
G1 i A1 (poz. 2)
Woda w oleju
4-20 mA, 0-20 %
0 mA = Niepodłączony czujnik kontroli wody
woleju
3,5 mA = Alarm, powietrze w komorze olejowej
22 mA = Ostrzeżenie, zawartość wody
przekroczyła zakres pomiarowy
Wyjście analogowe 1:
G1 i A1 (poz. 2)
Woda w oleju
Wyjście impulsowe: 0-20 %
Obciążalność: 24 V, 100 mA
Stan na wyjściu tranzystora
Impuls A, woda w oleju:
0,5 - 3,66 s = 0-20 %
10 s = Zawartość wody poza zakresem
pomiarowym
Impuls B, rezystancja izolacji:
0,5 s = 0 MΩ
10,5 s = 20 MΩ
ON DIP
12345678910
6
6
7
7
Czas
Impuls B
Impuls A
Wył
Wł
