Español (ES)
61
El IO 111 funciona con dos categorías de fallos:
1. Alarma. La bomba para. El fallo es una funciona-
lidad primaria (por ejemplo temperatura del
motor demasiado alta). El relé se abre y corta la
conexión entre T1 y T2 (pos. 1) en el caso de
alarma o si el IO 111 no está conectado al sumi-
nistro eléctrico. La alarma se indica por las luces
testigos en el frontal del IO 111 y mediante las
tres salidas digitales (pos. 16).
2. Aviso. La bomba no para. El fallo es una funcio-
nalidad secundaria (por ejemplo demasiada agua
en el aceite).
El aviso se indica por las luces testigos en el
frontal del IO 111. El estado de aviso puede
leerse mediante las salidas digitales D7 y D8
(pos. 16).

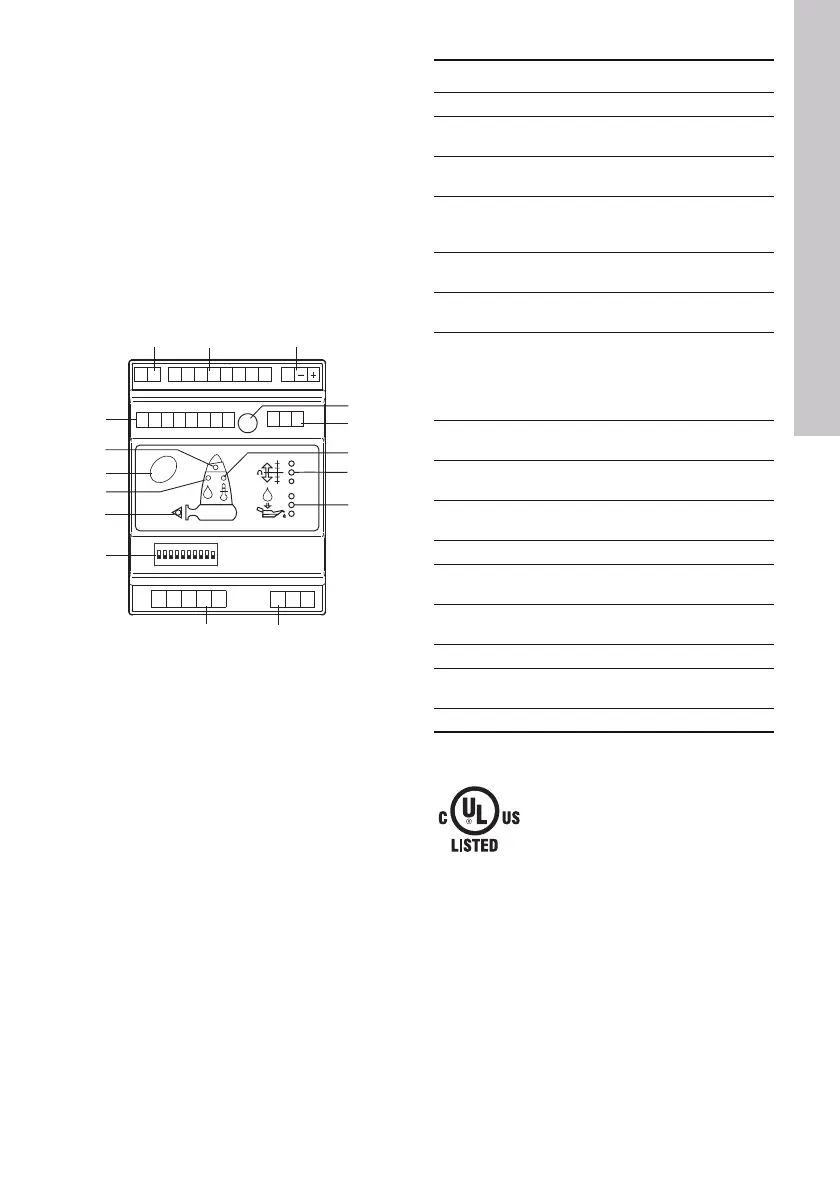

Fig. 1 Módulo IO 111
2.1 Aprovación
TM03 0691 0505
Reset
PET1 T2
G1 A1 G2 A2 K1 K2 R1 R2
D1D2 D3D4 D5D6 D7D8
P1 P2 P3 P4 P5
AYB
I1 I2 I3
ON DIP
12345678910
12 3
910
4
5
6
7
8
11
12
15
16
13
14
Pos. Descripción
1 Terminal para relé de alarma
2
Terminal para entradas y salidas analógicas
y digitales
3
Terminal para tensión de alimentación
(24 VAC/24 VDC)
4
Potenciómetro para ajustar el límite de
aviso de la resistencia del aislamiento del
estator
5
Terminal para RS485 para GENIbus
o Modbus
6
Luz testigo roja. Alarma en el caso de tem-
peratura del motor demasiado alta.
7
Luces testigo para resistencia del aisla-
miento del estator.
Verde = ok.
Amarilla = aviso.
Roja = alarma.
8
Luces testigo para medición del agua en el
aceite.
9
Terminal para medición de la resistencia del
aislamiento del estator.
10
Terminal para conexión de sensores de
bomba
11 Interruptor DIP para configuración
12
Luz testigo verde. Encendida cuando la
bomba está funcionando.
13
Luz testigo roja. Alarma en el caso de
humedad en el motor.
14 Botón para rearme de alarma
15
Luz testigo amarilla. Aviso en el caso de
fallo de la bomba.
16 Terminal para salidas digitales
IO 111 es UL para estándares de
seguridad de EEUU y Canadá.
Grundfos.bk Page 61 Tuesday, January 25, 2011 12:56 PM
