Deutsch (DE)
47

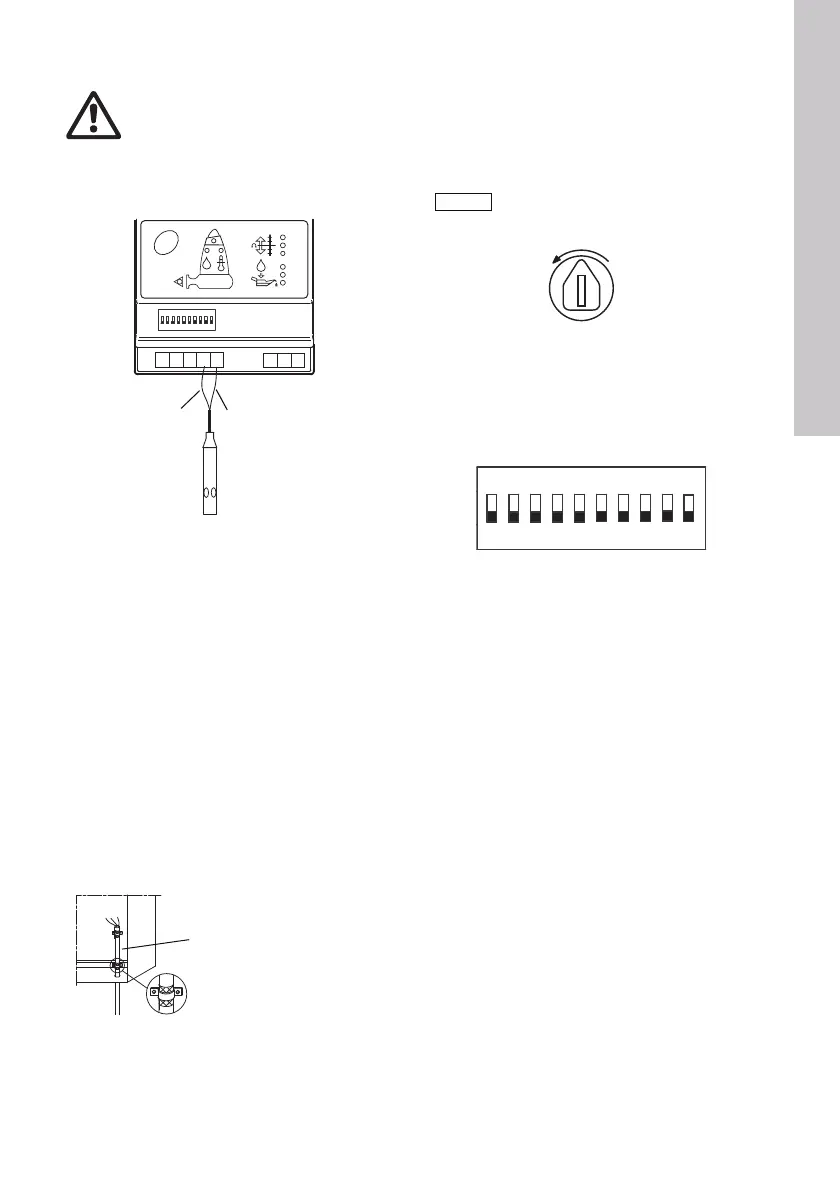

5.3.1 Anschließen des WIO-Sensors
Abb. 5 Anschließen des WIO-Sensors
5.3.2 EMV-gerechte Installation
Bei Pumpen mit Frequenzumrichter ist es besonders
wichtig, eine EMV-gerechte Installation sicherzustel-
len.
Deshalb müssen folgende Regeln eingehalten wer-
den:
Den Kabelschirm mit Erde verbinden.
Schirmenden nicht zusammendrehen, weil das
den. Abschirmeffekt bei hohen Frequenzen nega-
tiv beeinflusst. Kabelschellen wie in Abb. 5
gezeigt verwenden.
Es ist auf einen ausreichenden elektrischen Kon-
takt zwischen Montageplatte und Metallgehäuse
des Schaltschranks, in dem der Frequenzumrich-
ter untergebracht ist, zu achten. Der Kontakt wird
über die Befestigungsschrauben der Montage-
platte hergestellt.
Federzahnscheiben und eine galvanisch leitende
Montageplatte verwenden.
Abb. 6 Auflegen des Schirms mit Hilfe von
Kabelschellen
6. Einstellungen
6.1 Potentiometer
Der Warngrenzwert für den Statorisolationswider-
stand wird mit Hilfe eines Potentiometers (Pos. 4)
eingestellt, siehe Abb. 1. Die Grenze lässt sich zwi-
schen 10 und 1 MΩ einstellen.
Abb. 7 Potentiometer
6.2 DIP-Schalter
Das IO 111 muss über die DIP-Schalter (Pos. 11) für
die angeschlossene Pumpe konfiguriert werden,
siehe Abb. 1.
Abb. 8 DIP-Schalter
Ein Konfigurationsalarm wird ausgelöst, falls
die Konfiguration nicht der angeschlossenen
Pumpe entspricht.
der Konfigurationsfehler von sicherheitsrelevan-
ter Bedeutung ist (siehe 8. Anzeigen, Punkt 6).
Eine Konfigurationswarnung wird ausgegeben, falls
der Konfigurationsfehler von funktionsrelevanter
Bedeutung ist (siehe 8. Anzeigen, Punkt 15),
siehe 12. Störungsübersicht.
Warnung
Externe Steuergeräte, die am RS483-
Anschluss des IO 111 Moduls ange-
schlossen werden, müssen der
IEC 60950-1 (USA: UL 60950-1) entspre-
chen.
TM04 0304 0308
TM03 1080 1005
Reset
P1 P2 P3 P4 P5
I1 I2 I3
ON DIP
12345678910
Weiß
Braun
WIO-Sensor
Der Alarmgrenzwert ist 1 MΩ.
TM03 3415 0306
TM03 0678 0505
Achtung
1 MΩ 10 MΩ
ON DIP
12345678910
