Français (FR)
91

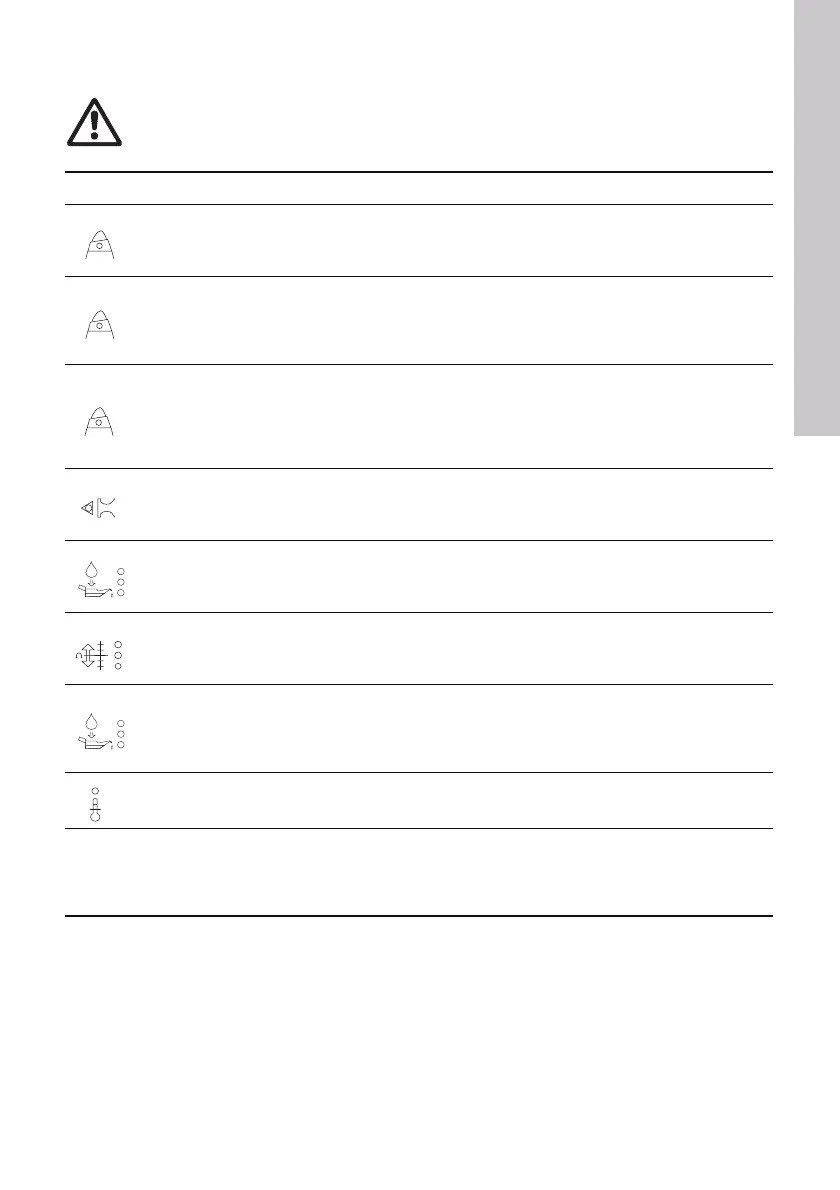

12. Recherche des défauts
* Uniquement pour les applications autres que les applications Ex avec commutateur 10 DIP en position arrêt.
Avertissement
Avant de faire un diagnostic de pannes, s’assurer que les fusibles ont été retirés ou que l’ali-
mentation électrique a été coupée. L’alimentation électrique ne doit pas pouvoir être remise
sous tension accidentellement.
Défaut Cause Remède
Le voyant lumineux sur le
IO 111 clignote au démarrage.
Ceci indique un avertissement
de configuration.
Le réglage du micro-interrup-
teur DIP est incorrecte.
Régler le micro-interrupteur
DIP, voir 6.3.
Le voyant lumineux sur le
IO 111 est allumé. Cela indique
un avertissement général
(uniquement l'IO 111 avec
module de communication).
La connexion entre l'IO 111 et le
SM 111 est interrompue ou le
réglage des micro-interrupteurs
DIP 1 et 2 (pos. 11) est incor-
recte.
Rétablir la connexion ou
reconfigurer les micro-inter-
rupteurs DIP 1 et 2 (pos. 11).
Le voyant lumineux sur le
IO 111 clignote après correction
du défaut. Cela indique un aver-
tissement de configuration
(uniquement pour l'IO 111 avec
module de communication).
La connexion entre l'IO 111 et le
SM 111 est interrompue ou le
réglage des micro-interrupteurs
DIP 1 et 2 (pos. 11) est incor-
recte.
Rétablir la connexion ou
reconfigurer les micro-inter-
rupteurs DIP 1 et 2 (pos. 11).
Le voyant d'indication vert
(pos. 12) n'est pas allumé
lorsque la pompe est en
marche.
Le conducteur pour l'état du
contacteur n'a pas été connecté
aux bornes K1 et K2 (pos. 2).
Connecter le conducteur.
La nouvelle huile n'indique pas
4 mA sur la sortie analogique 1.
L'huile dans la chambre à huile
n'a pas été changée complète-
ment, ou ce n'est pas la bonne
huile.
Calibrer le module IO 111 sur
la nouvelle huile,
voir 9. Calibrage.
Le voyant d'indication jaune
pour la résistance à l'isolement
du stator est allumé pendant
l'installation.
La limite d'avertissement pour
la résistance à l'isolement est
trop faible.
Régler une limite plus haute
sur le potentiomètre, voir 6.1.
Le capteur eau-dans-huile indi-
quait qu'il y avait de l'eau dans
l'huile, mais indique mainte-
nant moins de 5 % d'eau dans
l'huile.
L'alimentation électrique du
module IO 111 a été interrom-
pue.
Laisser tourner la pompe
pendant quelque temps et
contrôler de nouveau.
L'alarme de température est
indiquée mais la pompe n'est
pas en surchauffe.
La protection ATEX/IECEx est
activée, et une des alarmes
additionnelles est indiquée.
Contrôler la connexion au
SM 111.
Le SM 111 ne peut pas détecter
le capteur.*
Défaut du signal à partir du cap-
teur.
Rétablir le signal, ex. en
modifiant le réglage du com-
mutateur 9 DIP ou en sécuri-
sant la connexion du câble du
capteur SM 111.
Grundfos.bk Page 91 Tuesday, January 25, 2011 12:56 PM
