Русский (RU)
121
5. Хранение
Срок хранения модуля IO 111 - не более двух лет,
смотрите данные в этикетке на ящике.
6. Монтаж
Перед началом работ по монтажу необходимо
убедиться в том, что:
исполнение соответствует требованиям
заказа;
значения рабочего напряжения и частоты тока
модуля IO 111 соответствуют параметрам
источника электропитания на месте
эксплуатации;
что модуль IO 111 не имеет транспортных
повреждений.
Монтаж должен выполняться допущенным к
проведению такого рода работ персоналом в
соответствии с местными нормами и пр
авилами.
На мес
те монтажа модуля должны выполняться
все требования по технике безопасности.
6.1 Место установки
IO 111 предназначен для установки в помещении.
Степень защиты
Модуль IO 111 имеет степень защиты IP20 и
спроектирован в соответствии с требованиями
II-ой категории для допустимого перенапряжения
и точности измерений. Для снижения вдвое
степени загрязнения внутри модуля IO 111,
обусловленной внешними факторами, прибор
необходимо размещать внутри корпуса,
обеспечивающего степень защиты IP X4 в
соответствии с IEC 60529. Корпус должен
изготавливаться из огнеупорного м
атериала.
Знач
ения температуры окружающей среды
От -25 °C до +65 °C.
Модуль IO 111 должен быть защищен от прямого
воздействия солнечных лучей.
Высота установки
Не более 2000 м над уровнем моря.
Относительная влажность воздуха
Макс. 95 %.
6.2 Монтаж
Модуль IO 111 предназначен для монтажа на
35-миллиметровой шине DIN. (EN 50022).
Установить модуль IO 111 на шину: зацепить за
верхнюю поверхность шины и защелкнуть снизу
за шину DIN.

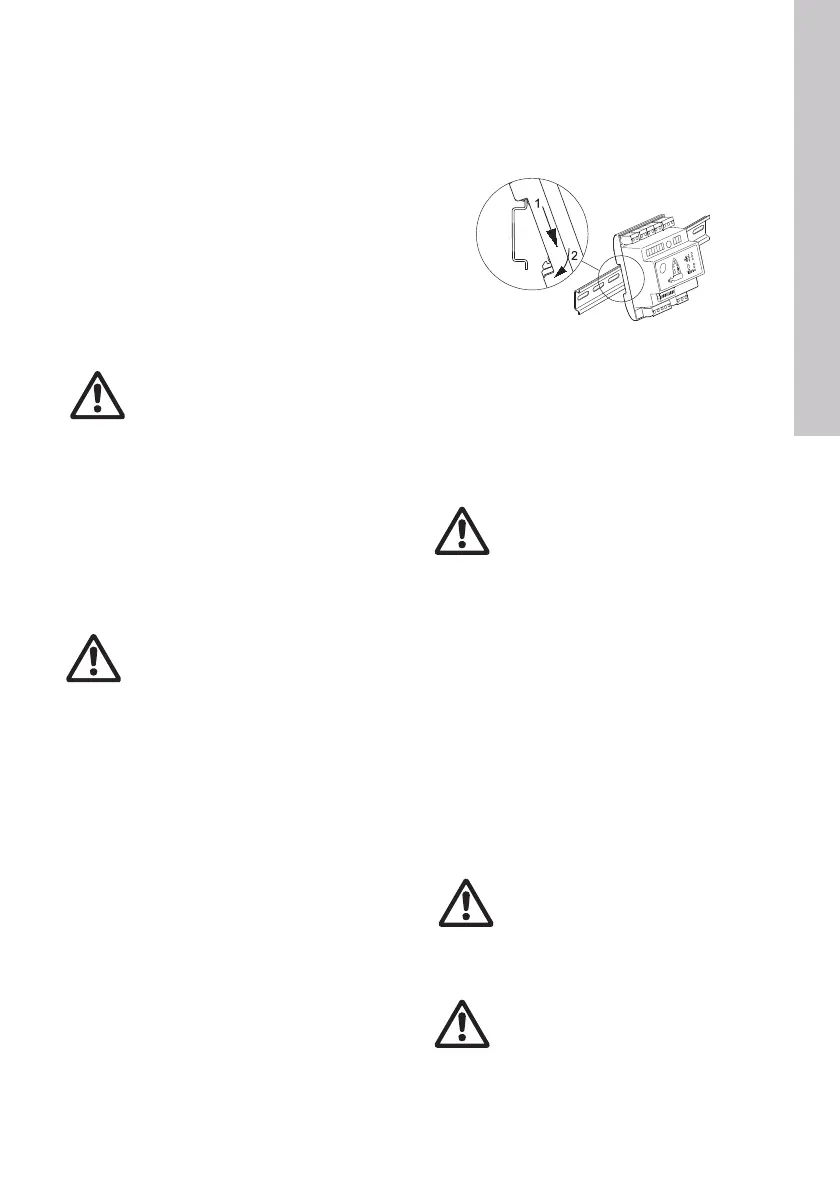

Рис. 4 Монтаж на шине DIN
Снятие модуля IO 111 с шины: отжать модуль
вверх и снять с шины DIN.
6.3 Подключение электрооборудования
Все контакты и зажимы рассчитаны на
номинальный ток не более 8 А. Контакты и
зажимы 1, 2, 3, 5, 9 и 10 предназначены для
подключения проводов размером AWG 28-12;
контакт 16 - для провода размером AWG 28-16.
Номинальные значения напряжения для каждого
зажима/контакта смотрите в разделе
14. Электрические параметры.
Смотрите рис. 1 и электросхемы в конце данного
руководства.
Внимание
Перед началом работ по монтажу
модуля IO 111 необходимо
отключить электропитание и
исключить любые возможности
его случайного включения.
Внимание
Модуль IO 111 запрещено
устанавливать в потенциально
взрывоопасных условиях.
Однако насосы с датчиками в таких
условиях эксплуатироваться
могут.
TM03 0935 0805
Внимание
Устновка должна быть
оборудована автоматическим
выключателем, чтобы отключать
фазовое напряжение на клеммах
поз.3, см. рис.1. Он должен
размещаться рядом с модулем
IO 111, но при этом быть легко
доступным для оператора. Это
устройство должно быть
обозначено как автомат защиты
модуля IO 111.
Автомат защиты должен
отвечать требованиям IEC 60947-1
и IEC 60947-3.
Внимание
Изоляция между корпусом, внутри
которого установлен модуль, и
входными зажимами датчиков
должна иметь диэлектрическую
прочность 2210 В переменного
тока или корпус должен
заземляться.
Внимание
Клеммы T1 и T2 (поз. 1) обычно
подключают к 220 В AC.
Клемму I3 (поз. 9) может быть
подключена к 600 В AC, см. рис. 1.
