Français (FR)
83

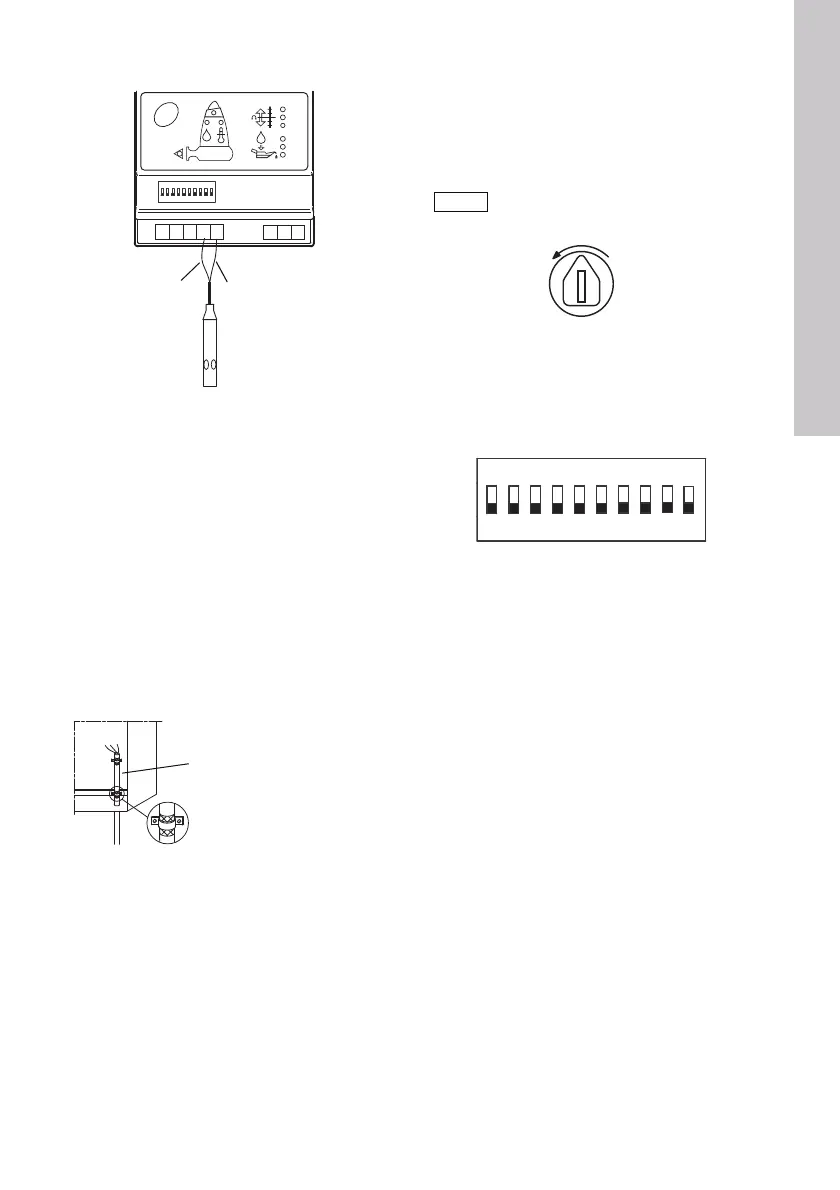

5.3.1 Connexion du capteur WIO
Fig. 5 Connexion du capteur WIO
5.3.2 Installation correcte de la CEM
Il est très important d'effectuer une installation cor-
recte de la CEM des pompes avec convertisseur de
fréquences.
Les règles suivantes doivent être respectées :
• Connecter le blindage du câble à la Terre.
• Ne pas tordre les extrémités de câble, ceci
détruirait le blindage pour des fréquences éle-
vées. Utiliser des attache-câbles comme indiqué
dans fig. 6.
• Il est important d'assurer un bon contact élec-
trique à partir de la plaque de montage à travers
les vis de montage jusqu'au coffret métallique du
convertisseur de fréquences.
• Utiliser des rondelles dentées et une plaque de
montage galvaniquement conductrice.
Fig. 6 Blindage fixé avec l'attache-câble
6. Réglages
6.1 Potentiomètre
La limite d'avertissement de la résistance à l'isole-
ment est réglé au moyen du potentiomètre (pos. 4)
voir fig. 1. La limite peut être réglée entre 10 et
1MΩ.
Fig. 7 Potentiomètre
6.2 Micro-interrupteurs DIP
L'IO 111 doit être configuré pour la pompe connectée
au moyen des micro-interrupteurs DIP (pos. 11),
voir fig. 1.
Fig. 8 Micro-interrupteurs DIP
Une alarme sera donnée si
• la configuration ne correspond pas à la pompe
connectée.
• le défaut de configuration est lié à la sécurité
(voir 8. Indication, point 6).
Un avertissement sera donné si
• Le défaut de configuration est lié à la sécurité
(voir 8. Indication, point 15), voir 12. Recherche
des défauts.
Le micro-interrupteur 9 n'est pas utilisé.
TM04 0304 0308
TM03 1080 1005
Reset
P1 P2 P3 P4 P5
I1 I2 I3
ON DIP
12345678910
Couche isolante plastique
entre le blindage et la
gaine.
La limite d'alarme est de 1 M
Ω
.
TM03 3415 0306
TM03 0678 0505
Grundfos.bk Page 83 Tuesday, January 25, 2011 12:56 PM
