Русский (RU)
127
7.8 Защита ATEX/IECEx
Защита ATEX/IECEx может быть активирована/деактивирована с помощью переключателя 10 DIP.
8. Ввод в эксплуатацию
После выполнения всех операций по монтажу
модуля IO 111, описанных в разделе 6. Монтаж,
необходимо ввести модуль в эксплуатацию, что
выполняется допущенным к проведению такого
рода работ персоналом.
1. Прежде чем запускать насос, необходимо
включить электропитание модуля IO 111.
2. Теперь модуль IO 111 выполнит программу
самодиагностики. Все светодиоды
индикаторов на передней панели включаются
на несколько секунд. Если модуль I
O 111 не
обна
ружил никаких неисправностей, то все
светодиоды индикаторов (за исключением
индикаторов контроля воды в масле и
сопротивления изоляции статора) погаснут.
Вслучае обнаружения какого-либо сбоя
загорится светодиод индикации
соответствующей неисправности.
3. Прежде, чем запускать насос, необходимо
проверить отсутствие предупредительных
сигналов или сигналов на отключение.
9. Устройства световой индикации
На передней панели модуля IO 111 размещено
десять светодиодов индикации состояния
датчиков. На рис. 9 показано размещение этих
светодиодов на модуле IO 111, а в таблице
объясняется значение каждой световой
индикации.

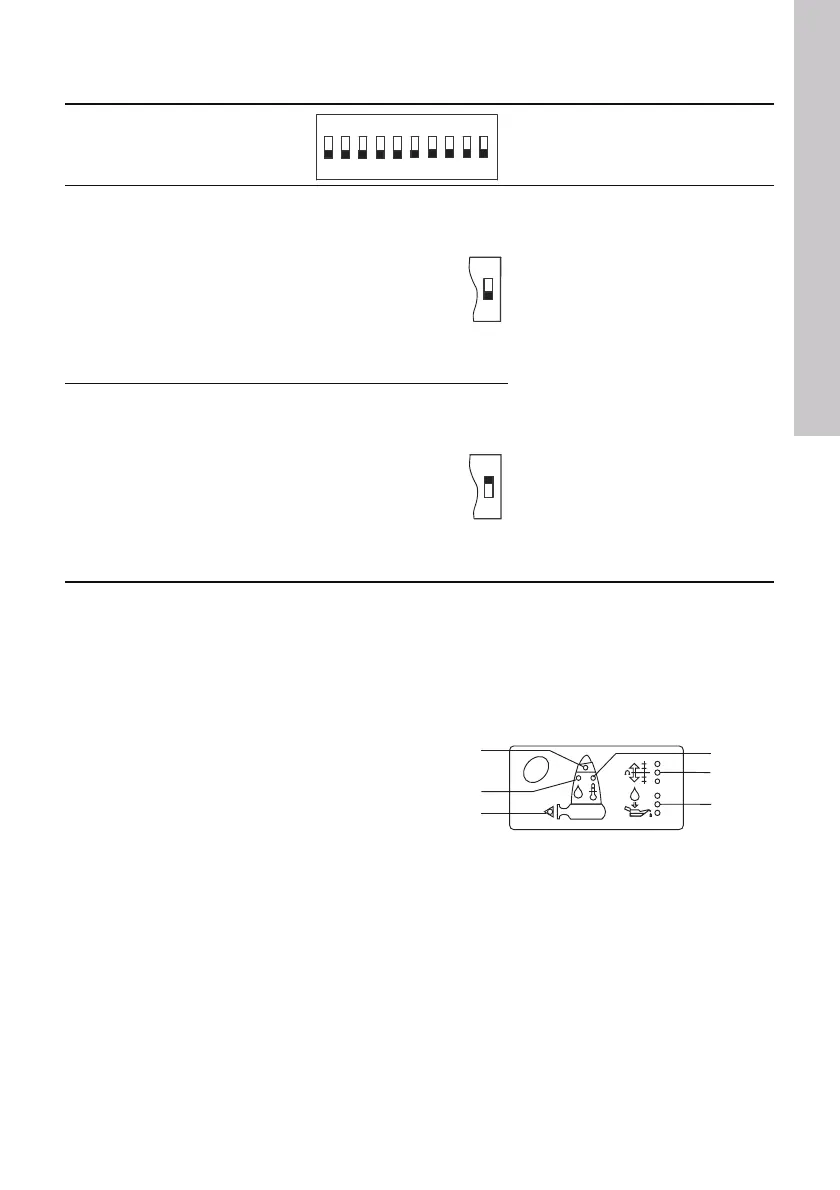

Рис. 9 Устройства световой индикации
модуля IO 111
Защита ATEX/IECEx Описание
Деактивировано
Активизация защиты ATEX/IECEx
включает дополнительные
аварийные сигналы:
• Слишком высокая температура
основного подшипника.
Температура, при которой
подаётся аварийный сигнал
(по умо
лчанию) 140 °C
(установка с SM 111)
• Слишком высокая температура
опорного подшипника.
Температура, при которой
подаётся аварийный сигнал
(по умолчанию) 140 °C
(установка с SM 111)
• Отсутствие сигнала от датчика
вкорпусе подшипника
(установка с SM 111)
• Отсутствие сигнала от датчика
воды в масле
• Аварийный сигнал о
неисправности связи
(установка с SM 111).
Активировано
ON DIP
12345678910
10
TM03 1081 1005
Reset
6
7
8
12
15
13
Grundfos.bk Page 127 Tuesday, January 25, 2011 12:56 PM
