Español (ES)
68

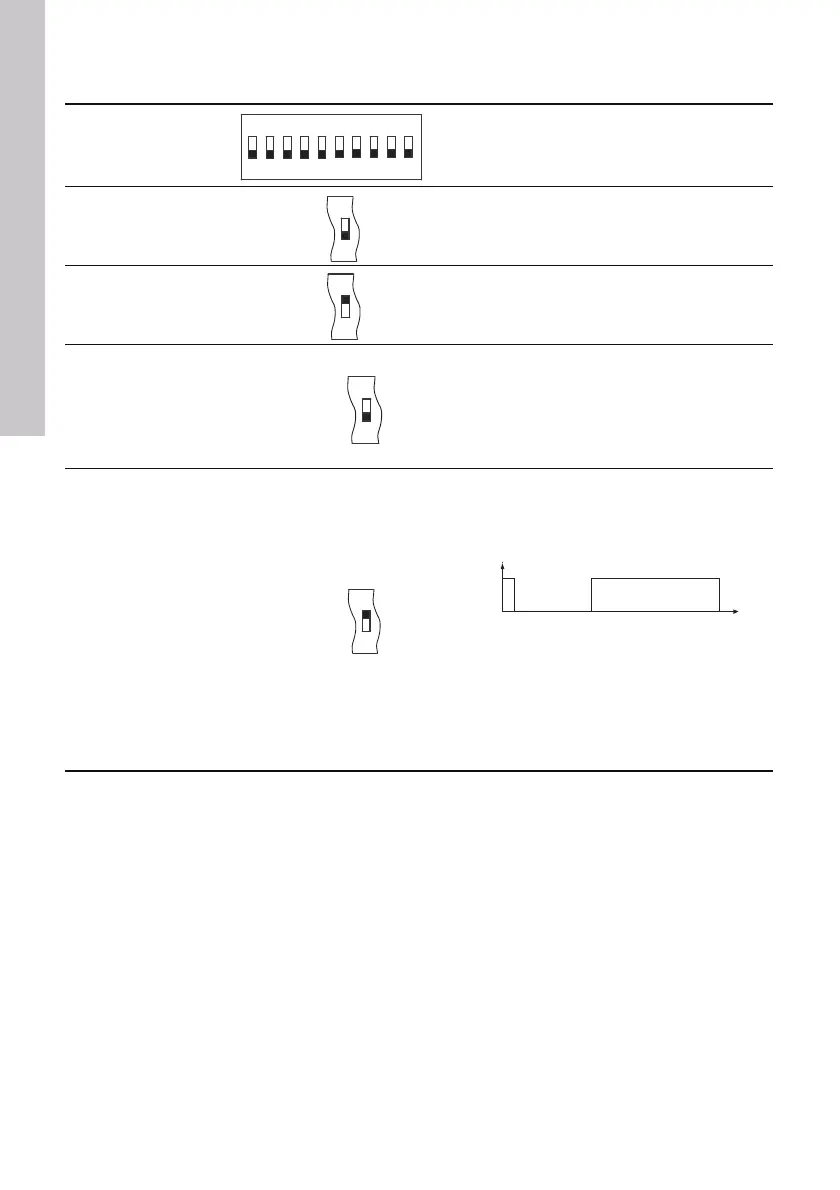

6.5 Salidas analógicas
Las salidas analógicas del IO 111 pueden ajustarse a varios tipos de señal de salida.
Salida analógica Descripción
Salida analógica 2:
G2 y A2 (pos. 2)
Temperatura de motor
4-20 mA, 0-180 °C
0 mA = sin sensor
Salida analógica 2:
G2 y A2 (pos. 2)
Temperatura de motor
Sensor Pt1000
1000-1685 Ω, 0-180 °C
Salida analógica 1:
G1 y A1 (pos. 2)
Agua en el aceite
4-20 mA, 0-20 %
0 mA = Sensor de agua en el aceite no mon-
tado
3,5 mA = Alarma, aire en la cámara de aceite
22 mA = Aviso, contenido de agua muy fuera
de la gama de medida
Salida analógica 1:
G1 y A1 (pos. 2)
Agua en el aceite
Salida de impulso: 0-20 %
Conexión máx.: 24 V, 100 mA
Estado del transistor de salida
Impulso A, agua en el aceite:
0,5 - 3,66 s = 0-20 %
10 s = Contenido de agua muy fuera de la
gama de medida
Impulso B, resistencia del aislamiento:
0,5 s = 0 MΩ
10,5 s = 20 MΩ
ON DIP
12345678910
6
6
7
7
Hora
Impulso B
Impulso A
Off
On
Grundfos.bk Page 68 Tuesday, January 25, 2011 12:56 PM
