Français (FR)
92
13. Caractéristiques électriques

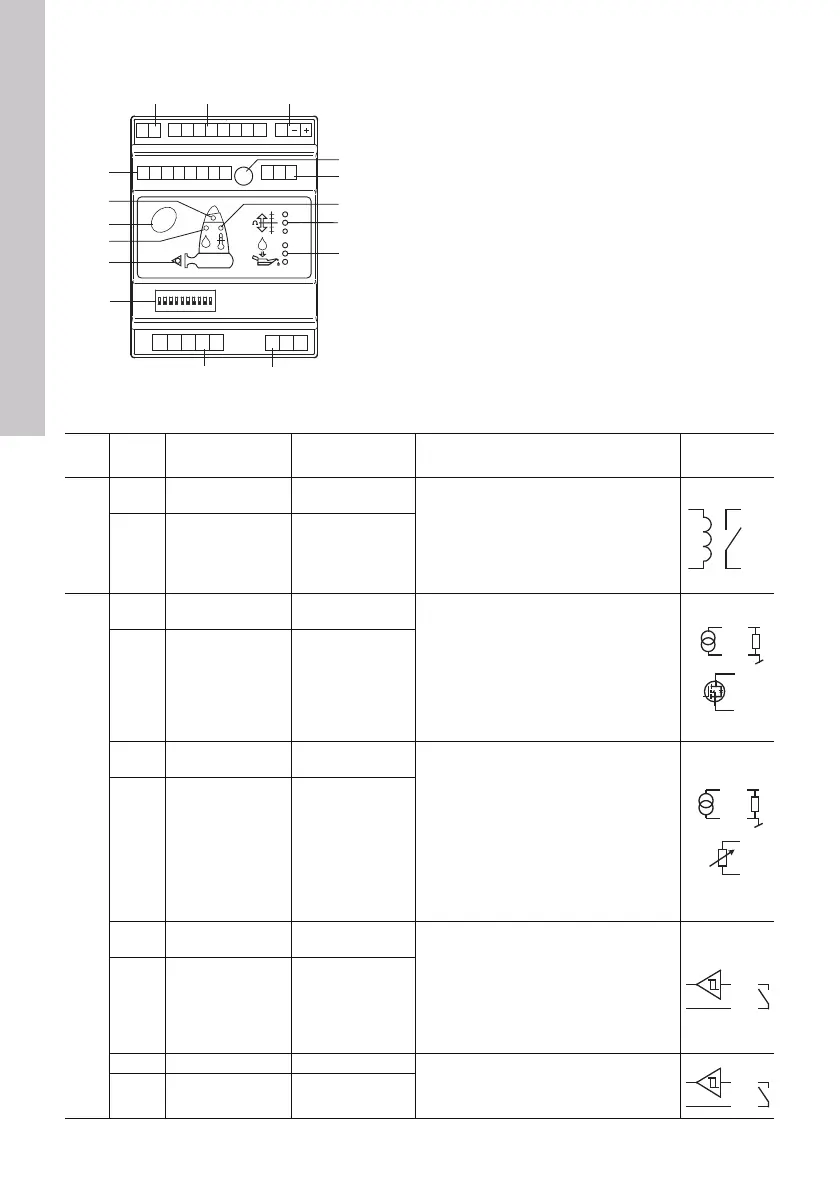

Fig. 10 Module IO 111
TM03 0691 0505
Reset
PET1 T2
G1 A1 G2 A2 K1 K2 R1 R2
D1D2 D3D4 D5D6 D7D8
P1 P2 P3 P4 P5
AYB
I1 I2 I3
ON DIP
12345678910
12 3
910
4
5
6
7
8
11
12
15
16
13
14
Pos. Borne Description
Caractéris-
tiques
Fonctions Schéma
1
T1
Borne de relais
d'alarme
Max. 250 VAC
Toutes les alarmes déclenchent le relais
d'alarme. Le relais d' alarme est fermé
pendant un fonctionnement normal.
En cas d'alarme ou si le module IO 111
n'est pas connecté à l'alimentation
électrique, le relais ouvre et coupe la
connexion entre T1 et T2.
T2
Borne de relais
d'alarme
Max. 250 VCA
2
G1
Cadre pour sor-
tie analogique 1
1) 0 V
2) 0 V
La sortie analogique 1 dispose de deux
réglages de fonctionnement via le
micro-interrupteur 7, voir 6.5.
1. 4-20 mA pour la quantité d'eau dans
l'huile. Résistance de la charge :
Max. 250 Ω .
2. Sortie de l'impulsion pour la quantité
de l'eau dans l'huile et la résistance
à l'isolement du stator.
A1
Borne pour sor-
tie analogique 1
1) 15 VCC
2) 24 VCC,
max. 100 mA
G2
Cadre pour sor-
tie analogique 2
1) 0 V
2) 0 V
La sortie analogique 2 dispose de deux
réglages de fonctionnement via le
micro-interrupteur 6, voir 6.5.
1. 4-20 mA pour la température des
enroulements du stator.
Résistance de la charge :
Max. 250 Ω.
Il n'y a aucun signal 4-20 mA dans
les installations PTC.
2. Emulateur PT 1000 pour la tempéra-
ture des enroulements du stator.
A2
Borne pour sor-
tie analogique 2
1) 15 VCC
2) 24 VCC,
1 mA nominal
K1
Support de
canalisation
0 V
Réaction du contacteur moteur si la
pompe est en marche ou pas.
L'entrée doit être court-circuitée
lorsque la pompe est en marche.
Le signal est utilisé par le module
IO 111 pour filtrer et analyser les
signaux de mesure pendant une indica-
tion de défaut.
K2
Borne pour l'état
du conducteur du
contacteur
Entrée digitale
R1 Connexion cadre 0 V
Pour le Reset des alarmes, voir 8.2.
L'entrée doit être court-circuitée
lorsque les alarmes sont réarmées.
R2 Borne pour Reset Entrée digitale
T1
T2
G1
A1
R
1)
G1
A1
2)
G2
A2
R
1)
G2
A2
2)
K2
K1
R2
R1
