Grundfos IO 111 User Manual

Français (FR)
93
3
PE Terre Terre
Tension d'alimentation du module
IO 111.
-
Cadre pour
la tension
d'alimentation
0 VCC
24 VCA ± 10 %
+
Plus pour
la tension
d'alimentation
24 VCA ± 10 %
24 VCC ± 10 %
5
A RS485 A Entrée de bus
Connexion communication RS485
(9600 baud).
Y
Cadre pour
RS485
0 V
B RS485 B Entrée de bus
9
I1 Terre Terre
La résistance à l'isolement entre les
enroulements du stator et la Terre est
mesurée. La mesure est uniquement
correcte lorsque le moteur est arrêté.
Tension de mesure: 10 VDC.
I2 Pas connecté -
I3
Borne de mesure
de résistance à
l'isolement
du stator
CAT II 600 V
10
P1
Borne pour les
capteurs de la
pompe
Entrée capteur
L'interrupteur thermique ou la sonde
(capteur) PTC sont conformes aux
normes DIN 44081 et 44082.
P1 à P5 sont utilisés pour la connexion
des capteurs dans la pompe. Tous les
capteurs en contact avec une tension
de phase doivent être doublement iso-
lés en accord avec norme EN 61010-1.
P2
Borne pour
la tension
d'alimentation de
s capteurs dans
la pompe
15 V
P3
Borne pour les
capteurs de la
pompe
Entrée capteur
P4
Borne pour
la tension
d'alimentation de
s capteurs dans
la pompe
15 V
P5
Borne pour les
capteurs de la
pompe
Entrée capteur

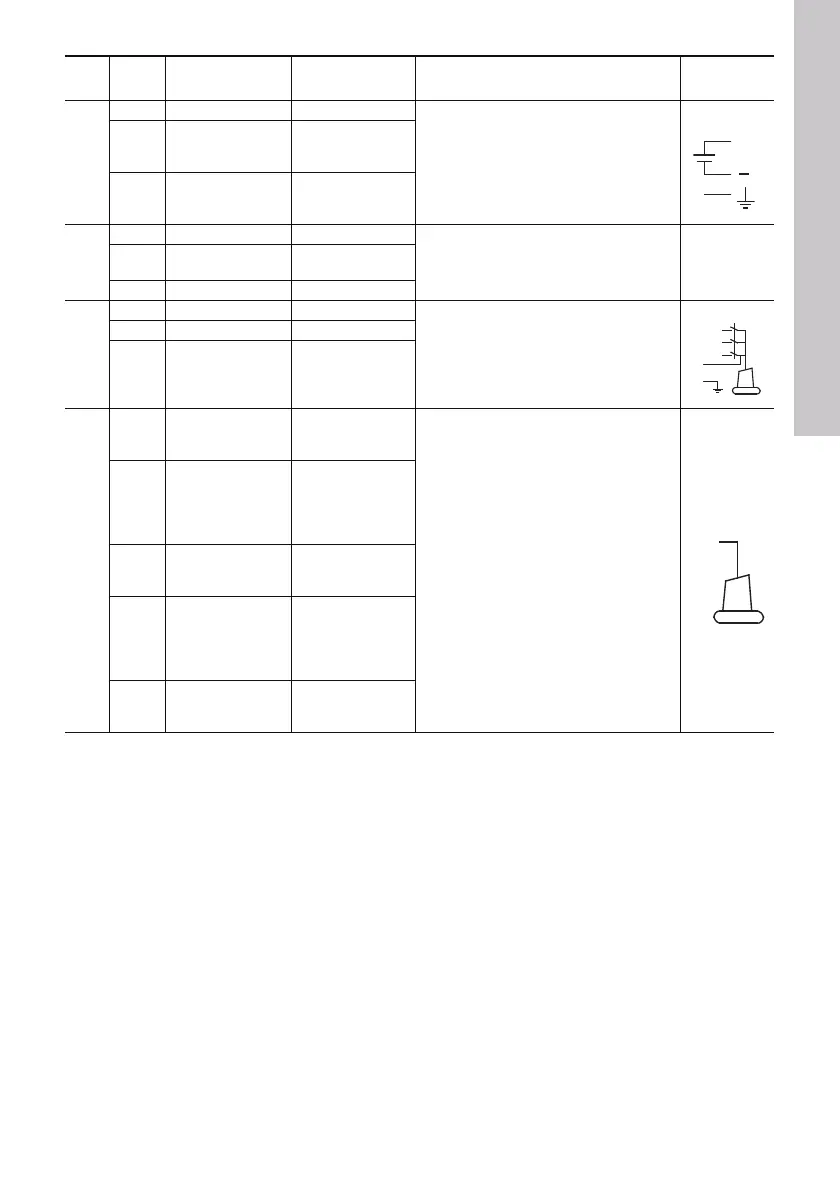

Pos. Borne Description
Caractéris-
tiques
Fonctions Schéma
+
A
Y
B
L1
L2
L3
I3
I1
P1..P5
Grundfos.bk Page 93 Tuesday, January 25, 2011 12:56 PM
