7.3 Исполнение насоса
Необходимо выбрать конфигурацию модуля
IO 111, соответствующую применяемому в
данный момент насосу. Имеются следующие
буквенные обозначения исполнений насосов: А, В
или С.
Пример 1, внутреннее подключение датчиков к:
SE1 80 80 40 A Ex 4 5 1D
Пример 2, внутреннее подключение датчиков к:
SE2.90.250.2250.4.S.496.Ex.S.5.13.C. Q.S
Данные буквенные обозначения (в примерах это
А и C) можно найти в фирменной табличке насоса
и использовать дл
я наст
ройки переключателей 1
и 2 в корпусе DIP.
Смотрите схемы электрических соединений в конце данного руководства или руководство по монтажу и
эксплуатации для SM 111.

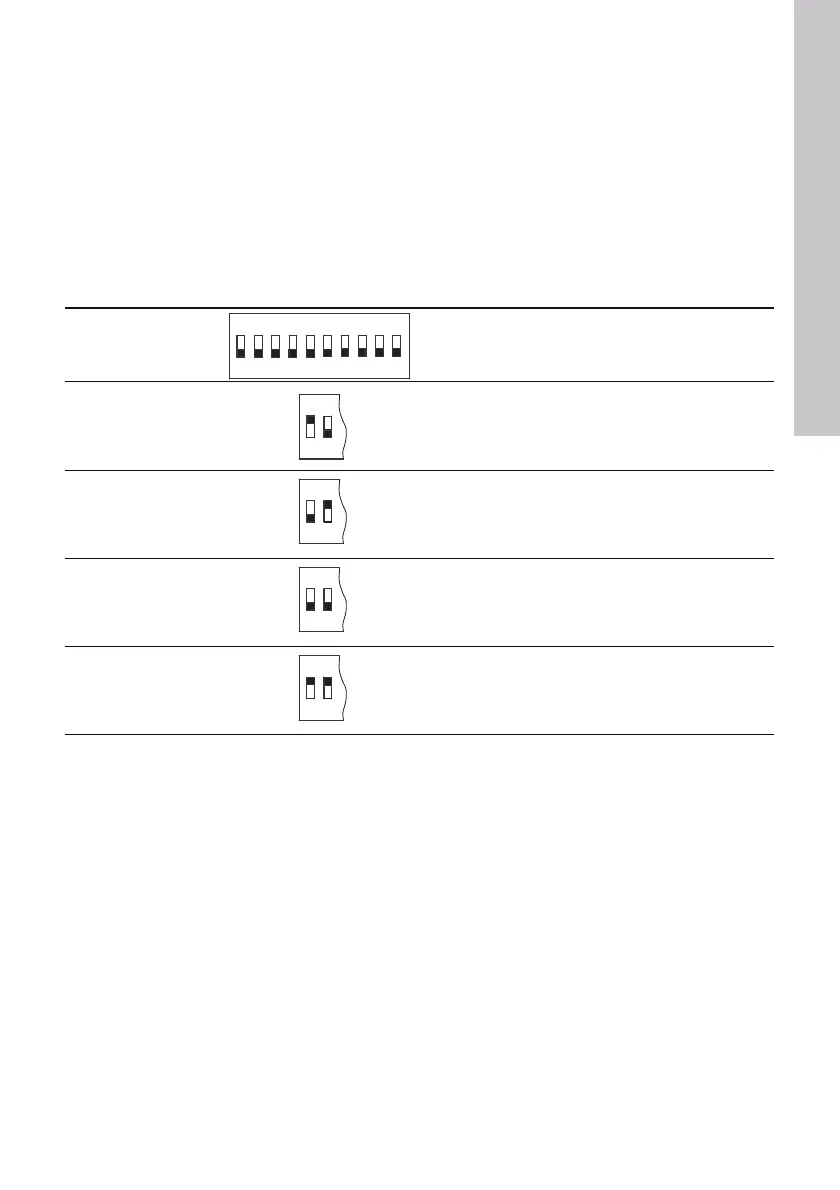

Исполнение насоса Описание
Исполнение А
Монтаж без SM 111.
Датчики подсоединены непосредственно к IO 111.
Исполнение В
Монтаж с SM 111.
Датчики PTC не подсоединены к SM 111, а
должны быть выведены на IO 111.
Исполнение С
Монтаж с SM 111.
Датчики PTC в обмотках статора соединены с
SM 1
11.
Исполнение D
Монтаж без SM 111.
Все датчики выведены на сторонние устройства.
Модуль IO 111 можно использовать для
обозначения воды в масле и как реле PTC.
ON DIP
12345678910
ON
12
ON
12
ON
12
ON
12
