Français (FR)
87
6.6 Protocole Bus
En réglant le protocole bus, le type de connexion bus
est choisi.
GENIbus est un protocole standard Grundfos pour
les produits Grundfos.
Le protocole Modbus est utilisé pour la communica-
tion entre l' IO 111 et une unité de commande d'un
autre fournisseur.
6.7 Détection du capteur SM 111
A la première mise sous tension, le SM 111 lira
toutes les entrées pour détecter quels capteurs sont
branchés. Si un signal valide est mesuré, le SM 111
enregistrera la présence d'un capteur et sauvegar-
dera l'état.voir 12. Recherche des défauts.
Si l'IO 111 indique une erreur de capteur ou une
erreur de configuration, la détection du capteur doit
être changé. Basculer de OFF à ON le micro-inter-
rupteur DIP No 9 de l' IO 111.
Après 5 secondes environ, le SM 111 sera réinitia-
lisé, et la détection du capteur est terminée.
Régler ensuite le micro-interrupteur DIP sur OFF de
nouveau.

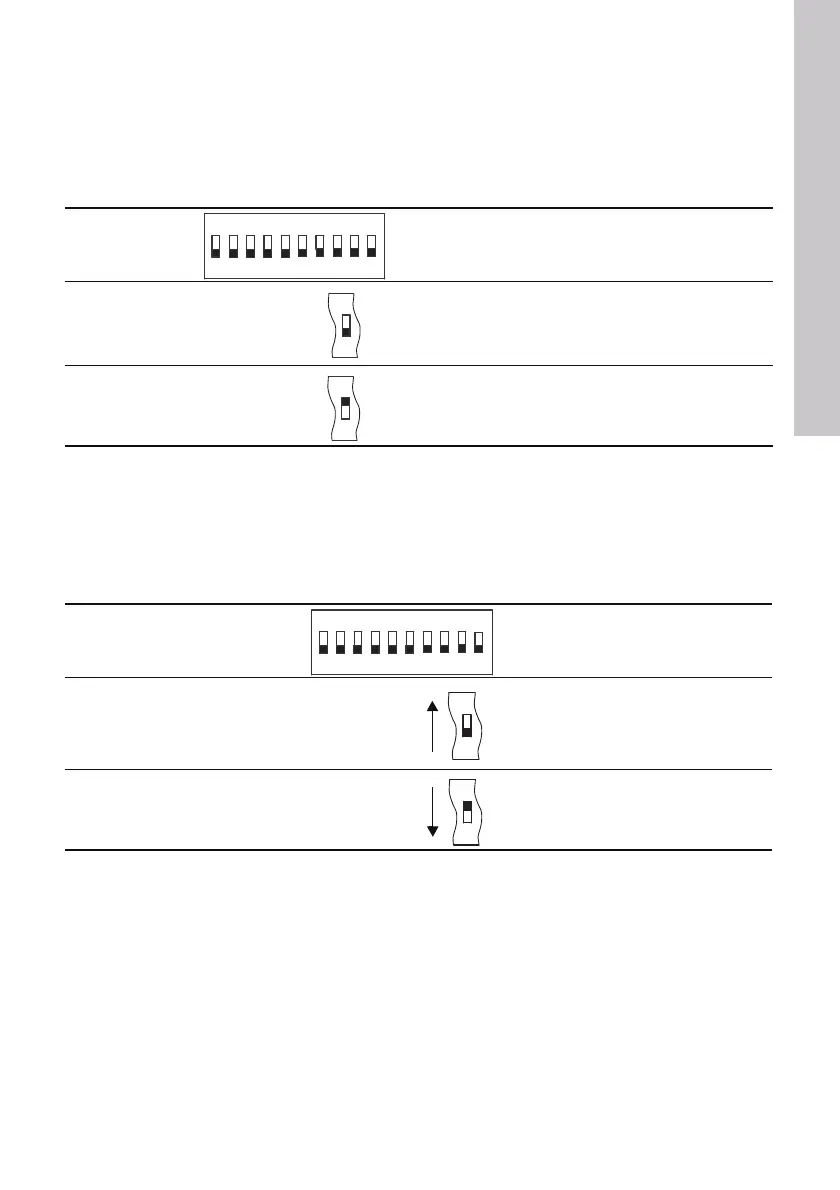

Protocole Bus Description
GENIbus
Protocole Grundfos standard pour la communication
entre les produits Grundfos
Modbus
Voir sur www.grundfos.com, le WebCAPS, la notice code
article 96623373.
ON DIP
12345678910
8
8
Détection du capteur Description
Activé
Basculer de OFF à ON le
micro-interrupteur DIP No 9 de l' IO 111.
Après 5 secondes environ, le SM 111
sera réinitialisé, et la détection du
capteur est terminée.
Régler en arrière le
micro-interrupteur DIP
Régler le micro-interrupteur DIP sur
OFF.
ON DIP
12345678910
9
9
Grundfos.bk Page 87 Tuesday, January 25, 2011 12:56 PM
