13. Elektrische Daten

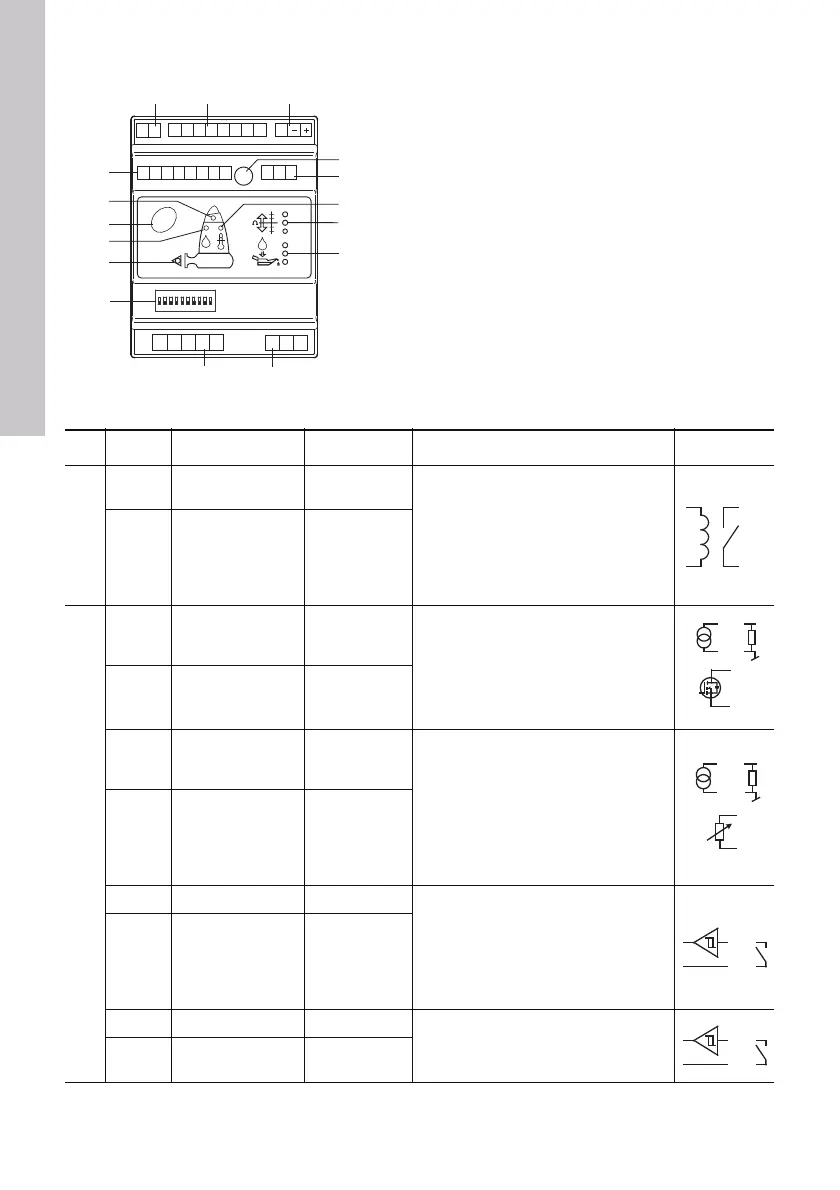

Abb. 10 IO 111 Modul
TM03 0691 0505
Reset
PET1 T2
G1 A1 G2 A2 K1 K2 R1 R2
D1D2 D3D4 D5D6 D7D8
P1 P2 P3 P4 P5
AYB
I1 I2 I3
ON DIP
12345678910
12 3
910
4
5
6
7
8
11
12
15
16
13
14
Pos. Klemme Beschreibung Daten Funktion Schaltbild
1
T1
Klemme für Alarm-
relais
Max. 250 VAC
Das Alarmrelais wird durch alle Alarme
ausgelöst. Das Alarmrelais ist bei nor-
malem Betrieb geschlossen. Wird ein
Alarm ausgelöst oder ist das IO 111
nicht an die Versorgungsspannung
angeschlossen, öffnet das Relais und
unterbricht die Verbindung zwischen T1
und T2.
T2
Klemme für Alarm-
relais
Max. 250 VAC
2
G1
Masseverbindung
für Analogaus-
gang 1
1) 0 V
2) 0 V
Analogausgang 1 hat zwei Funktionen,
die über den DIP-Schalter 7 eingestellt
werden, siehe 6.5.
1. 4-20 mA für Wassergehalt im Öl.
Lastwiderstand: Max. 250 Ω.
2. Impulsausgang für Wassergehalt in
Öl und Statorisolationswiderstand.
A1
Klemme für Analo-
gausgang 1
1) 15 VDC
2) 24 VDC,
max. 100 mA
G2
Masseverbindung
für Analogaus-
gang 2
1) 0 V
2) 0 V
Analogausgang 2 hat zwei Anzeigen,
die über den DIP-Schalter 6 eingestellt
werden, siehe 6.5.
1. 4-20 mA für Statorwicklungstempera-
tur. Lastwiderstand: Max 250 Ω.
Es gibt kein 4-20 mA-Signal in den
PTC Installationen.
2. Pt1000 Sensor für Statorwicklungs-
temperatur.
A2
Klemme für Analo-
gausgang 2
1) 15 VDC
2) 24 VDC,
bem. 1 mA
K1 Masseverbindung 0 V Rückmeldung von den Motorschützen,
ob die Pumpe läuft oder nicht.
Der Eingang muss kurzgeschlossen
sein, wenn die Pumpe läuft. Das IO 111
verwendet das Signal zum Filtern von
Messsignalen und zur Analyse bei Stö-
rungsanzeige.
K2
Klemme für Leiter
für Schützstatus
Digitaleingang
R1 Masseverbindung 0 V
Zur Quittierung von Alarmen, siehe 8.2.
Der Eingang muss bei Quittierung kurz-
geschlossen werden.
R2
Klemme für
Quittierung
Digitaleingang
G2
A2
R
1)
G2
A2
2)
