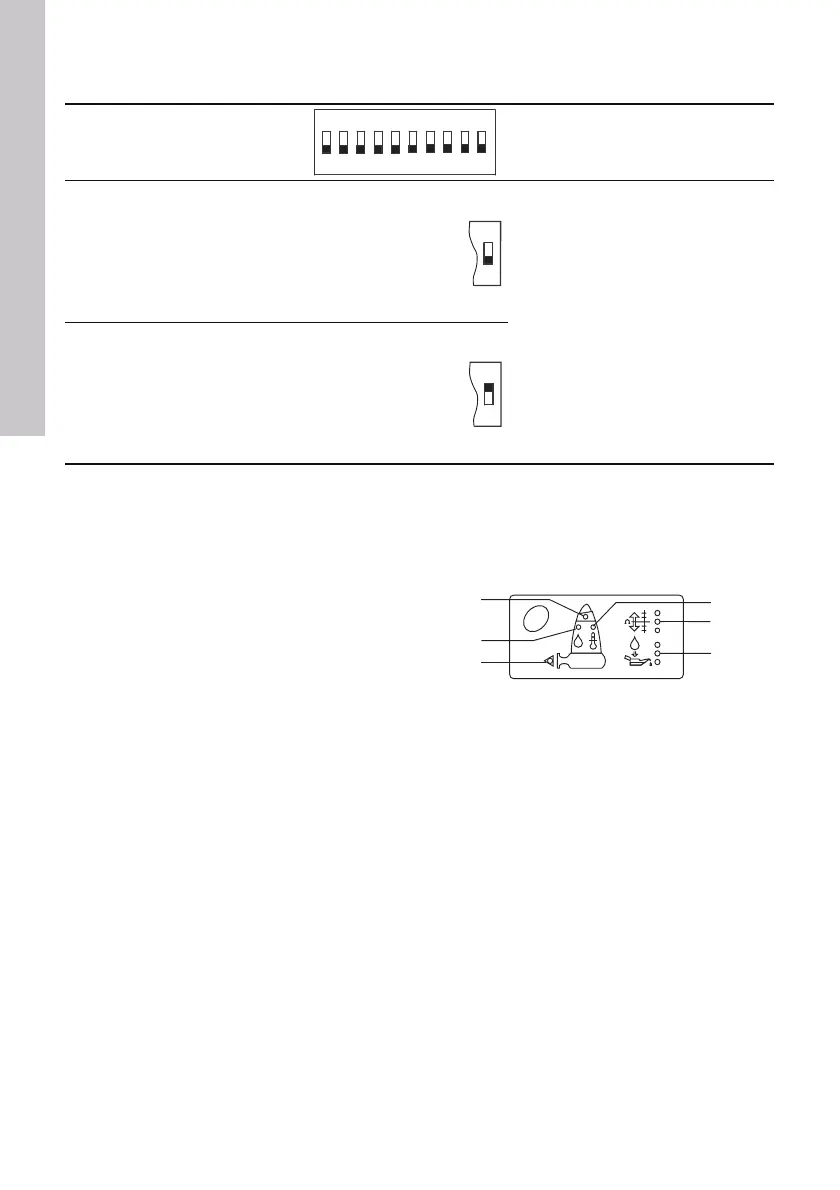

6.8 ATEX/IECEx-Schutz
Der ATEX/IECEx-Schutz kann über den DIP-Schalter 10 aktiviert werden.
7. Inbetriebnahme
Nachdem das IO 111 gemäß Abschnitt 5. Montage
installiert und eingestellt worden ist, muss die Inbe-
triebnahme von einem autorisierten Fachmann vor-
genommen werden.
1. Vor dem Starten der Pumpe, die Versorgungs-
spannung zum IO 111 einschalten.
2. Das IO 111 führt daraufhin einen Selbsttest aus.
Dies wird dadurch angezeigt, dass alle Meld-
eleuchten auf dem Bedienfeld für einige Sekun-
den leuchten. Findet das IO 111 keine Störung,
erlöschen alle Meldeleuchten außer denen für
Wasser im Öl und Statorisolationswiderstand.
Werden Störungen entdeckt, leuchtet die Meld-
eleuchte für die betreffende Störung.
3. Überprüfen, dass keine Warnungen oder Alarme.
anliegen, bevor die Pumpe eingeschaltet wird.
8. Anzeigen
Zehn Meldeleuchten am Bedienfeld des IO 111 zei-
gen den Sensorstatus an. Abb. 8 zeigt die Position
der Meldeleuchten, und die nachfolgende Tabelle
beschreibt ihre Bedeutung.
Abb. 9 Meldeleuchten des IO 111
ATEX/IECEx-Schutz Beschreibung
Deaktiviert
Aktivierung des ATEX/IECEx-Schutzes
ermöglicht zusätzliche Alarme:
• Hauptlagertemperatur zu hoch.
Alarmtemperatur: 140 °C
(Installation mit SM 111)
• Stützlagertemperatur zu hoch.
Alarmtemperatur: 140 °C
(Installation mit SM 111)
• Fehlendes Signal vom Lagersensor
(Installation mit SM 111)
• Fehlendes Signal vom Wasser-im-Öl-
Sensor
• Kommunikationsalarm
(Installation mit SM 111).
Aktiviert
10
TM03 1081 1005
