Deutsch (DE)
48
6.3 Pumpenvariante
Das IO 111 muss für die vorhandene Pumpe einge-
stellt werden. In der Typenbezeichnung der Pumpe
ist der Buchstabe A, B, oder C enthalten.
Beispiel 1, interne Verdrahtung:
SE1 80 80 40 A Ex 4 5 1D
Beispiel 2, externe Verdrahtung:
SE2.90.250.2250.4.S.496.Ex.S.5.13.C.Q.S
Diese Buchstaben (A und C in den Beispielen) sind
auf dem Pumpen-Leistungsschild angegeben und
verweisen auf die Einstellung der DIP-Schalter 1
und 2.
Siehe Schaltpläne am Ende dieser Broschüre oder die Montage- und Betriebsanweisung des SM 111.
Pumpenausführung Beschreibung
Ausführung A
Installation ohne SM 111.
Sensoren sind mit dem IO 111 direkt verbunden.
Ausführung B
Installation mit SM 111.
Kaltleiter sind nicht mit dem SM 111 verbunden, son-
dern müssen aus der Pumpe fest verdrahtet werden.
Ausführung C
Installation mit SM 111.
Die PTC-Sensoren in den Statorwicklungen sind mit
dem SM 111 verbunden.
Ausführung D
Installation ohne SM 111.
Alle aus der Pumpe ausgehenden Sensoren sind fest
verdrahtet. Das IO 111 kann für die Erfassung von
Wasser im Öl und als PTC-Relais verwendet werden.

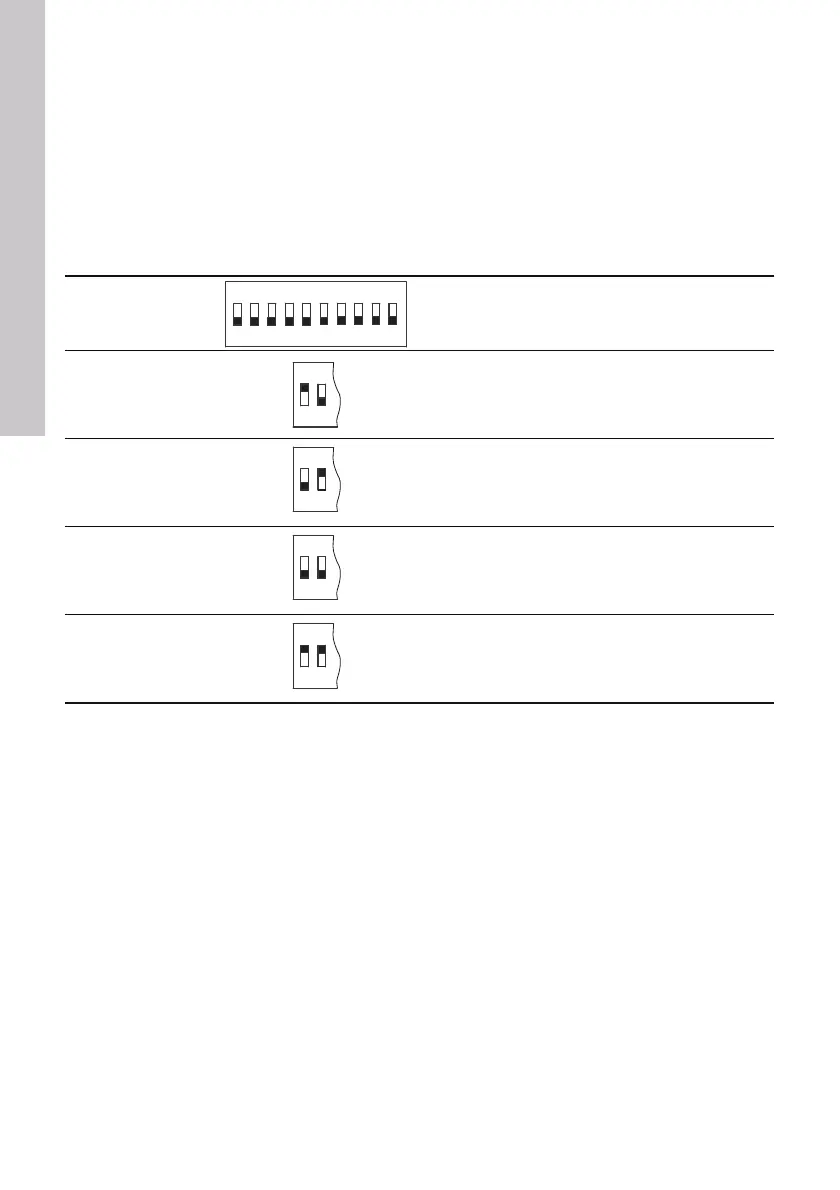

ON DIP
12345678910
ON
12
ON
12
ON
12
ON
12
