Deutsch (DE)
45
2.5 Wasser-im-Öl Sensor
Kennzeichnung:
Grundfos WIO sensor 96xxxxxx PCxxxx-xxx, max.
24 VDC, T
amb.
0 °C to +70 °C, KEMA 05ATEX2176X,
EX II 2GD Ex mb II T4, T 135 °C.
IEC Ex KEM 05.0019X, Ex mb II T4, CE 0344, IP68.
2.6 Ausführungen
Das IO 111 gibt es in zwei Ausführungen:
• ohne Kommunikationsmodul (Standardvariante)
• mit Kommunikationsmodul.
Über die Produktnummer (Abb. 3, Pos. 2) auf dem
Leistungsschild ist die Ausführung ersichtlich:
• 96575362 = Standardausführung.
• 96177804 = Ausführung mit Kommunikations-
modul.
2.7 Explosionsgefährdete Umgebung
Das IO 111 darf nicht in explosionsgefährdeten
Bereichen installiert werden. Es kann aber in Verbin-
dung mit Grundfos SE-Pumpen eingesetzt werden,
die für die Installation in explosionsgefährdeter
Umgebung zugelassen sind.
3. Bezeichnung
3.1 Leistungsschild
Das Leistungsschild befindet sich an der Seite des
IO 111.

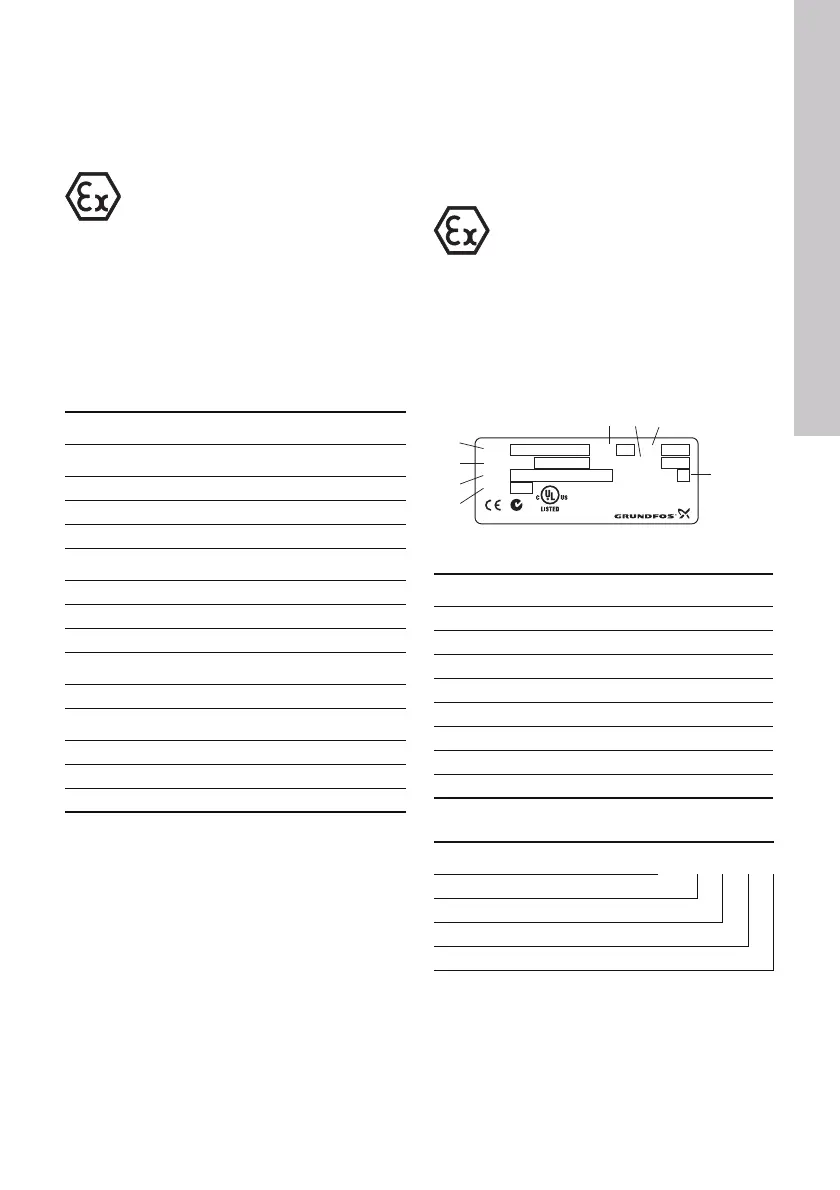

Abb. 3 Leistungsschild
3.2 Typenschlüssel
4. Lagerung
Das IO 111 darf maximal zwei Jahre gelagert wer-
den, siehe Datum auf dem Aufkleber des Kartons.
Warnung
Der Wasser-im-Öl Sensor (WIO-Sensor)
besitzt eine Zulassung nach
EN/IEC 60079-18 (2004).
In Ex und IEC Ex-Anwendungen darf
der maximale Strom zur Versorgung
des Sensors nach
EN/IEC 60079-18 (2004) 350 mA nicht
übersteigen.
Hinweis: Da das IO 111 mit dieser
Strombegrenzung ausgestattet ist, sind
keine weiteren Schutzmaßnahmen bei
Verwendung des IO 111 erforderlich.
Typ Produktnr.
WIO-Sensor für SE1/SEV
Sensor mit 340 mm Kabel 96617002
Sensor mit 390 mm Kabel 96617001
Sensor mit 430 mm Kabel 96616244
WIO-Sensor für S-Pumpen, Baugröße 50 - 70
Sensor mit 10 m Kabel 96294840
Sensor mit 25 m Kabel 96295122
Sensor mit 50 m Kabel 96294841
WIO-Sensor für S-Pumpen, Baugröße 72
Sensor mit 2,5 m Kabel 96293944
WIO-Sensor für S-Pumpen, Baugröße 74 - 78
Sensor mit 10 m Kabel 96295150
Sensor mit 25 m Kabel 96295149
Sensor mit 50 m Kabel 96295148
Warnung
Der ATEX/IECEx-Schutz kann über den
DIP-Schalter 10 (Abb. 1, Pos. 11) akti-
viert werden.
Durch die Aktivierung können zusätzli-
che Alarme genutzt werden, siehe 6.8
ATEX/IECEx-Schutz.
TM03 3488 0308
Pos. Beschreibung
1 Typenbezeichnung
2 Produktnummer
3 Bemessungsspannung
4 Leistung
5 Versionsnummer
6 Seriennummer
7 Herstellungscode (Jahr, Monat und Tag)
8Schutzart
Code Bedeutung IO 1 1 1
IO Ein-/Ausgabe-Gerät
1 Einfache Komplexität
1 Reglerreihe
1 Modellnummer
96177821
Type
Product No.
U
N
P
MAX
Made in Denmark
Serial No..
P.c.
IP
V-No.
1
2
3
4
576
8
IO111
96575362
24Vac 50/60Hz, 24 VDC
5W
01
20
0712
3PPJ
OPEN-TYPE
MASSURING EQUIPMENT
