Français (FR)
80
2.2 Vue d'ensemble des alarmes et des avertissements
2.3 Caractéristiques générales
d'installation
2.4 SM 111
Le SM 111 est utilisé pour la collecte et le transfert
des données du capteur. Le SM 111 travaille avec
l' IO 111* comme indiqué ci-dessous.
Entrée capteur

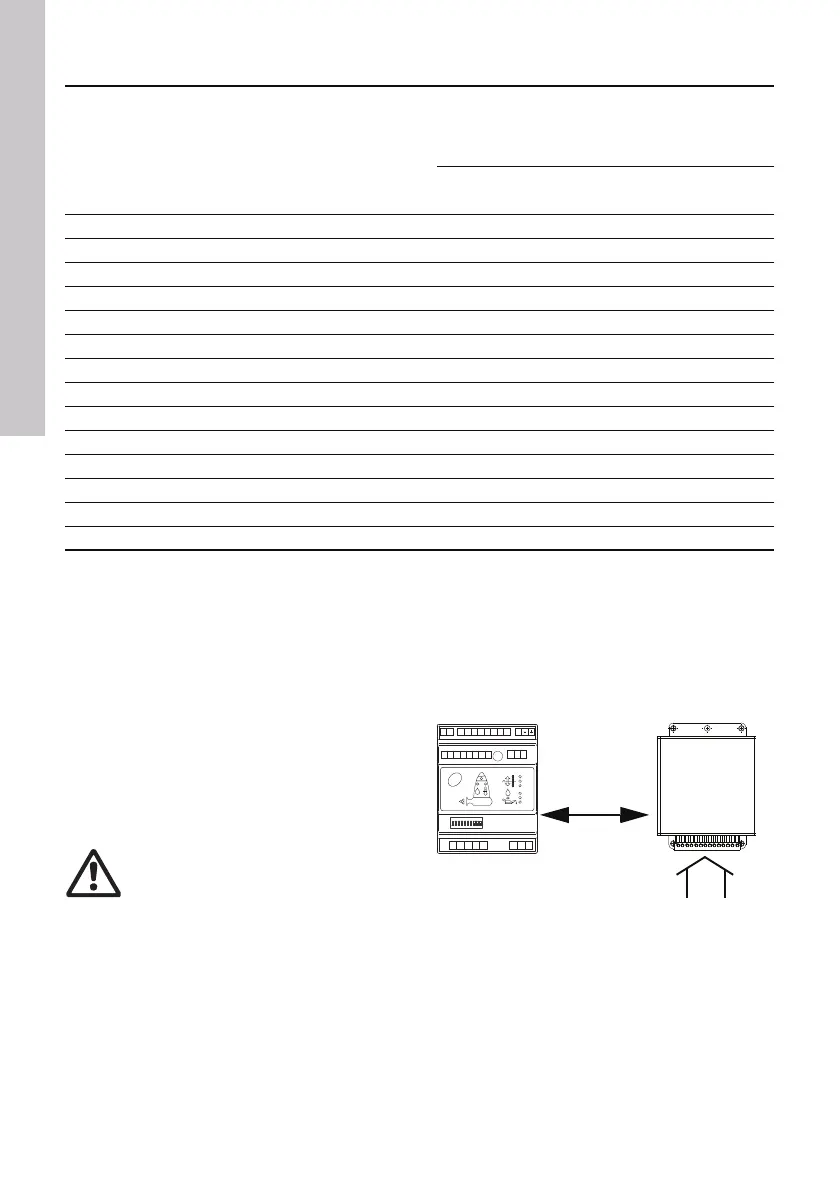

Fig. 2 IO 111 et SM 111
* Uniquement les versions IO 111 avec module de
communication, code article 96177804.
Le SM 111 peut collecter des données en prove-
nance
• de 3 capteurs d'intensité, 4-20 mA
• de 3 sondes thermiques Pt100
• d' 1 sonde thermique Pt1000
• d'1 sonde thermique PTC
• d'1 entrée digitale.
Fonction
Standard
Protection ATEX/
IECEx activée
(Micro-interrupteur
DIP 10 sur on)
Avertisse-
ment
Alarme
Avertisse-
ment
Alarme
Température enroulements du stator ●●
Humidité dans le couvercle supérieur ●●
Humidité dans la pompe ●●
Air dans chambre à huile ●●
Présence d'eau dans chambre à huile ●●
Signal manquant du capteur eau dans huile ●●
Résistance à l'isolement trop faible ●●●●
Conflit configuration ●●●●
Température trop élevée du palier principal * ●●●
Température trop élevée du palier support * ●●●
Signal manquant du capteur de palier* ●●
Défaut de communication* ●●
Durée du service ●●
Défaut interne ●●
* Pompe avec SM 111
Tension d'alimentation :
24 VCA ± 10 %,
50/60 Hz
24 VCC ± 10 %
Intensité: Min. 2,4 A; max. 8 A
Consommation de
puissance :
Max. 5 W
Température ambiante : -25 °C à +65 °C
Indice de protection : IP20
Avertissement
Contrôler que la tension d'alimentation
corresponde aux valeurs indiquées sur
la plaque signalétique :
24 VCA/VCC ± 10 %. Min. 2,4 A.
TM03 4086 1606 - TM03 4083 1606
PET1 T2
G1 A1 G2 A2 K1 K2 R1 R2
D1 D2D3D4 D5D6 D7D8
P1 P2 P3 P4 P5
AYB
I1 I2 I3
ON DIP
12345678910
IO 111 SM 111
Communication
de puissance en
ligne à l'aide du
protocole
Grundfos
GENIbus
Entrées du capteur
