Deutsch (DE)
50

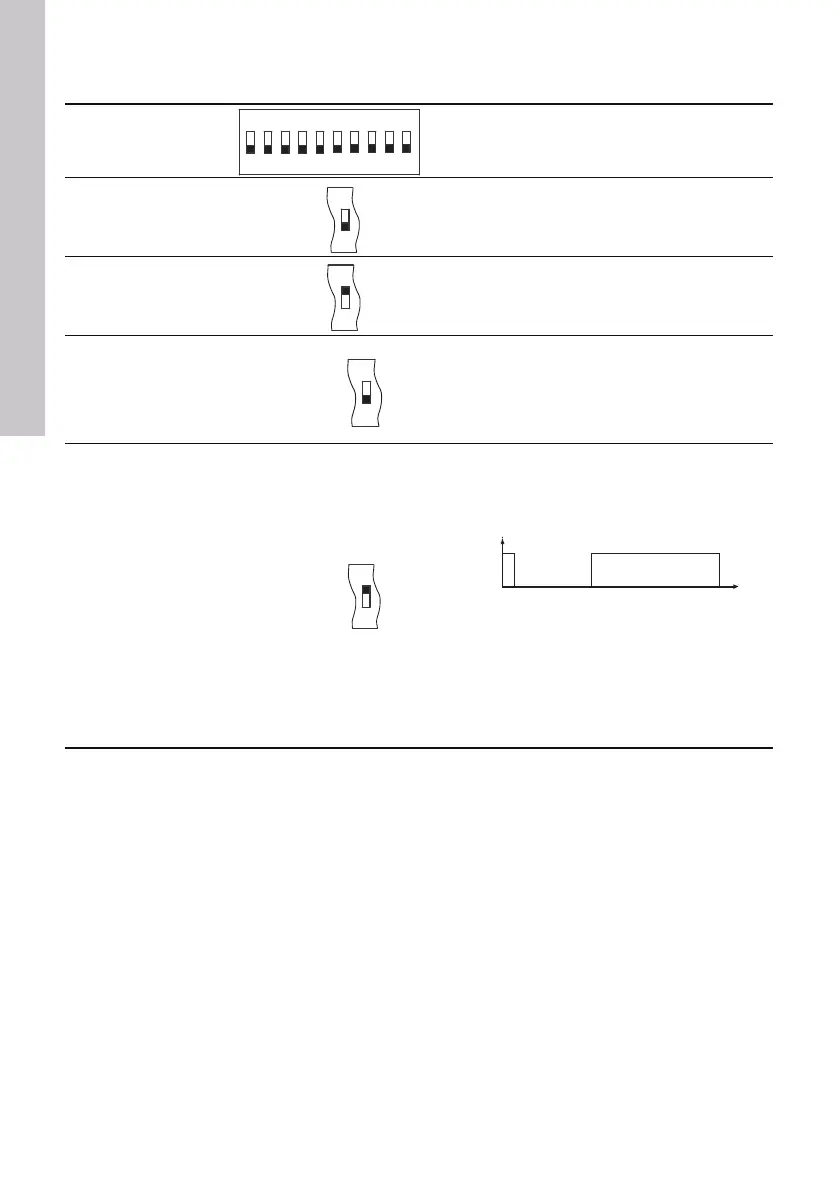

6.5 Analogausgänge
Die Analogausgänge des IO 111 können für verschiedene Ausgangssignale eingestellt werden.
Analogausgang Beschreibung
Analogausgang 2:
G2 und A2 (Pos. 2)
Motortemperatur
4-20 mA, 0-180 °C
0 mA = Kein Sensor
Analogausgang 2:
G2 und A2 (Pos. 2)
Motortemperatur
Pt1000 Emulator
1000-1685 Ω, 0-180 °C
Analogausgang 1:
G1 und A1 (Pos. 2)
Wasser im Öl
4-20 mA, 0-20 %
0 mA = Wasser-im-Öl-Sensor nicht montiert
3,5 mA = Alarm, Luft in der Ölsperrkammer
22 mA = Warnung, Wassergehalt weit außer
halb des Messbereichs
Analogausgang 1:
G1 und A1 (Pos. 2)
Wasser im Öl
Impulsausgang: 0-20 %
Max. Anschluss: 24 V, 100 mA
Status des Ausgangstransistors
Impuls A, Wasser im Öl:
0,5 - 3,66 s = 0-20 %
10 s = Wassergehalt weit außerhalb des-
Messbereichs
Impuls B, Isolationswiderstand:
0,5 s = 0 MΩ
10,5 s = 20 MΩ
ON DIP
12345678910
6
6
7
7
Zeit
Impuls B
Impuls A
Aus
Ein
