Français (FR)
82
5. Installation
Avant d'effectuer l'installation, vérifier que :
• la version est bien celle commandée.
• l' IO 111 est adapté à la tension d’alimentation et
à la fréquence disponibles sur le site.
• l' IO 111 n'a pas été endommagé pendant le
transport.
L'installation doit être effectuée conformément aux
réglementations locales.
Toutes les règles de sécurité doivent être respectées
sur le site d'installation.
5.1 Lieu
L' IO 111 est uniquement conçu pour une installation
à l'intérieur.
Indice de protection
L' IO 111 est IP20 et conçu en accord avec mesure
et surtension de la catégorie II. Pour réduire le
niveau de pollution externe à 2 maximum, l' IO 111
doit être installé dans un environnement de protec-
tion avec un indice IPX4 minimum suivant
IEC 60529. Le coffret doit être en matériau ralentis-
sant la propagation de la chaleur.
Température ambiante
-25 °C à +65 °C.
L' IO 111 ne doit pas être exposé au soleil.
Hauteur d'installation
2000 m maxi au-dessus du niveau de la mer.
Humidité relative de l'air
95 % maxi.
5.2 Montage
L' IO 111 est conçu pour un montage sur rail
DIN 35 mm (EN 50022).
Monter le module IO 111 en l'accrochant en haut du
rail DIN et en le faisant coulisser vers le bas.

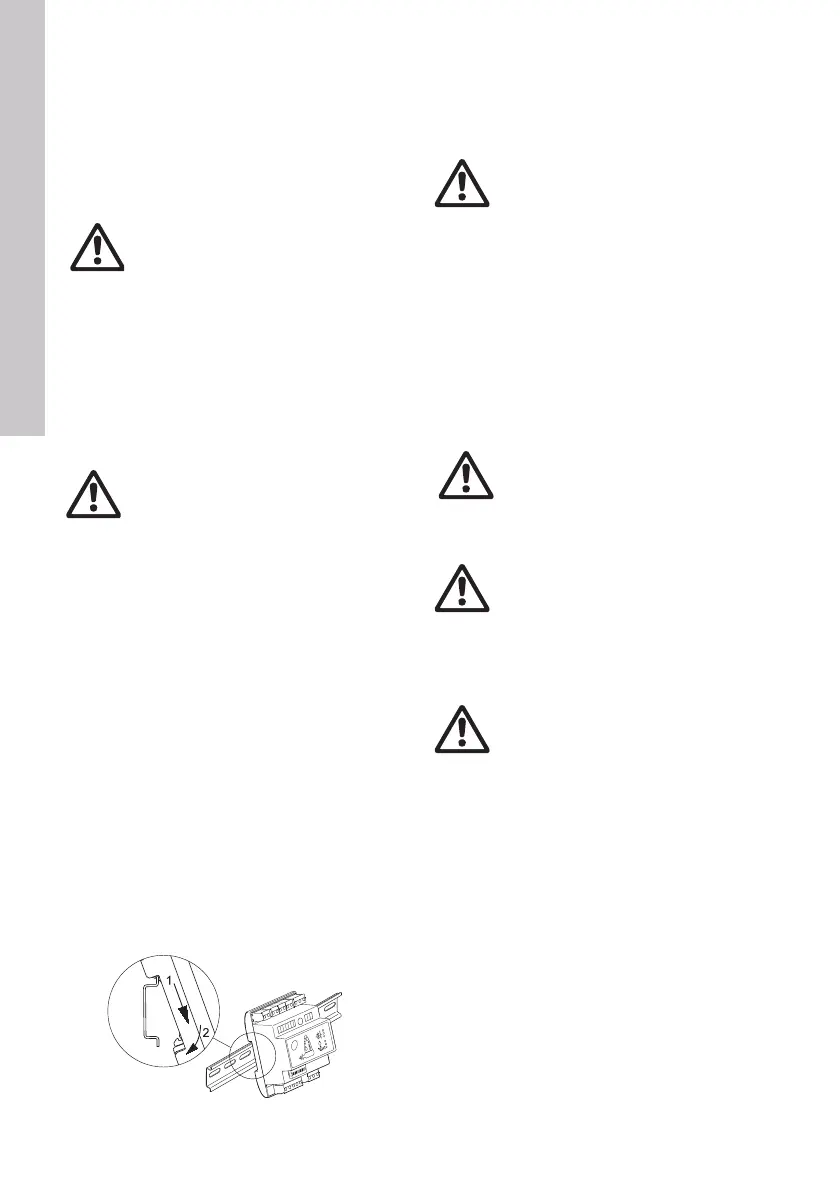

Fig. 4 Montage sur rail DIN
Le module IO 111 se démonte en le poussant vers le
haut et en l'extrayant du rail DIN.
5.3 Branchement électrique
Toutes les bornes sont établies pour 8 A maxi.
Les bornes 1, 2, 3, 5, 9 et 10 sont établies pour des
fils de dimension AWG 28~12; la borne 16 est établie
pour des fils de dimension AWG 28~16.
Tension nominale de chaque borne,
voir 13. Caractéristiques électriques.
Voir fig. 1 et les schémas à la fin de la présente
notice.
Avertissement
Avant d'installer l' IO 111, s'assurer
que l'alimentation électrique a été cou-
pée et qu'elle ne risque pas d'être
branchée accidentellement.
Avertissement
L' IO 111 ne doit pas être installé dans
une ambiance potentiellement explo-
sive. Les pompes avec capteur peu-
vent,cependant, être installée dans un
environnement explosif.
TM03 0935 0805
Avertissement
L'installation doit incorporer un coupe-
circuit afin de couper l'alimentation des
bornes 1 et 9 pos. 3, voir fig. 1. Il doit
être placé proche du module IO 111 et
être facilement accessible. Il doit être
répertorié comme disjoncteur du
module IO 111. Le disjoncteur doit être
en accord avec IEC 60947-1 et
IEC 60947-3.
Avertissement
L'isolation entre le coffret dans lequel
est monté le module et les bornes
d'entrée des capteurs doit avoir une
résistance dialectique de 2210 VCA,
ou le coffret doit être connecté à la
Terre.
Avertissement
Les bornes T1 et T2 (pos. 1) sont géné-
ralement connectés au 220 volts AC.
La borne I3 (pos. 9) peut être connec-
tée jusqu'au 600 volts AC, voir fig. 1.
Avertissement
Les dispositifs de commande externe
connectés au module IO 111 via
l'entrée RS485 doivent être conformes
à IEC 60950-1 (USA : UL 60950-1).
Grundfos.bk Page 82 Tuesday, January 25, 2011 12:56 PM
