6.6 Busprotokoll
Durch Einstellung des Busprotokolls wird der Typ
des Busanschlusses gewählt.
GENIbus ist ein Grundfos Standardprotokoll für
Grundfos Produkte.
Das Modbus-Protokoll wird für die Kommunikation
zwischen dem IO 111 und einer Steuerung von
einem anderen Lieferanten eingesetzt.
6.7 Sensorerkennung des SM 111
Wenn das erste Mal Spannung angelegt wird, liest
das SM 111 alle Eingänge aus, um festzustellen,
welche Sensoren angeschlossen sind. Wenn ein gül-
tiges Signal gemessen wird, erkennt das SM 111,
dass ein Sensor angeschlossen ist und speichert
den Status. siehe 12. Störungsübersicht.
Falls das IO 111 einen Sensorfehler oder einen Kon-
figurationsfehler anzeigt, muss die Sensorerkennung
geändert werden. Setzen Sie den DIP-Schalter Nr. 9
am IO 111 von OFF auf ON.
Nach ca. 5 Sekunden startet das SM 111 neu und die
Sensorerkennung ist abgeschlossen. Setzen Sie den
DIP-Schalter wieder auf OFF.
Busprotokoll Beschreibung
GENIbus
Grundfos Standardprotokoll für die Kommunikation
zwischen Grundfos Produkten
Modbus
Siehe www.grundfos.com, WebCAPS, Literature,
Accessories, Accessories, electrical und Operating the
IO 111 via Modbus, Dokumentnummer 96623373.

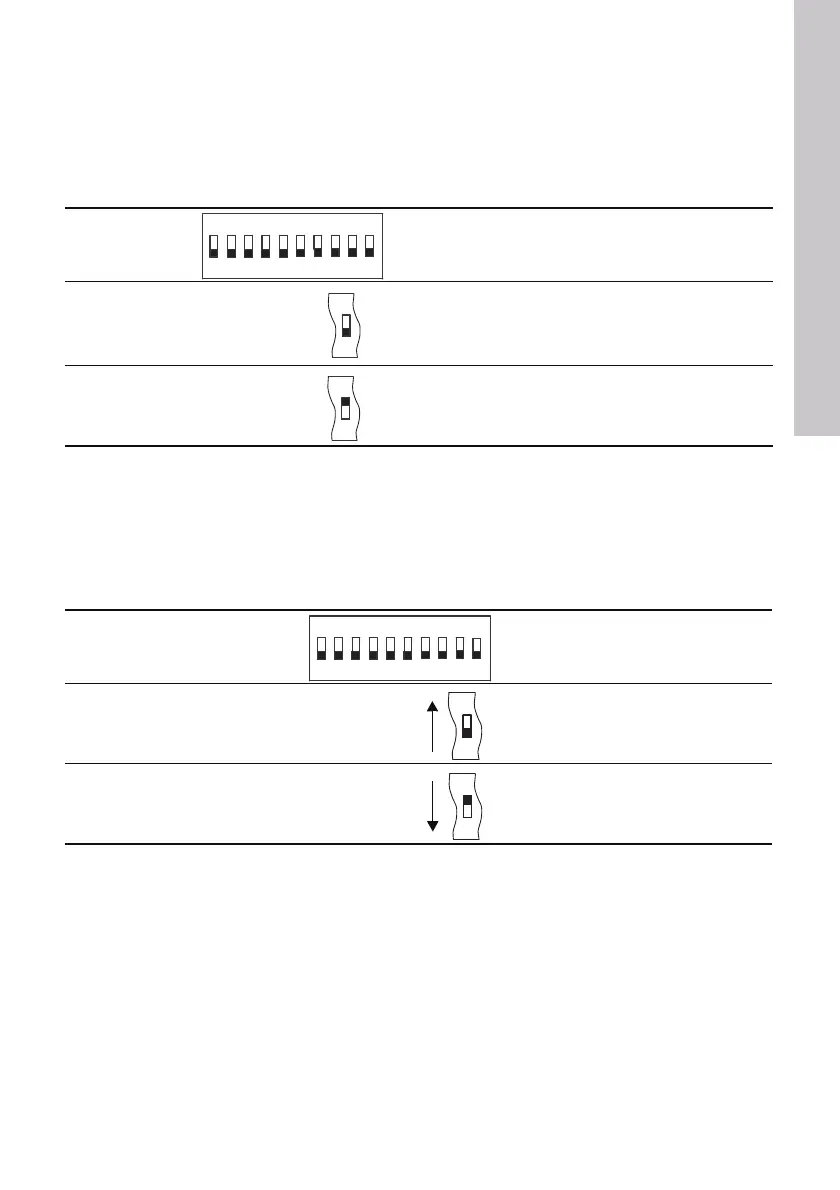

ON DIP
12345678910
8
8
Sensorerkennung Beschreibung
Aktiviert
Setzen Sie den DIP-Schalter Nr. 9 am
IO 111 von OFF auf ON. Nach ca.
5 Sekunden startet das SM 111 neu und
die Sensorerkennung ist abgeschlossen.
Setzen Sie den DIP-Schalter
zurück.
Setzen Sie den DIP-Schalter auf OFF
zurück.
ON DIP
12345678910
9
9
