Grundfos IO 111 User Manual

Français (FR)
86

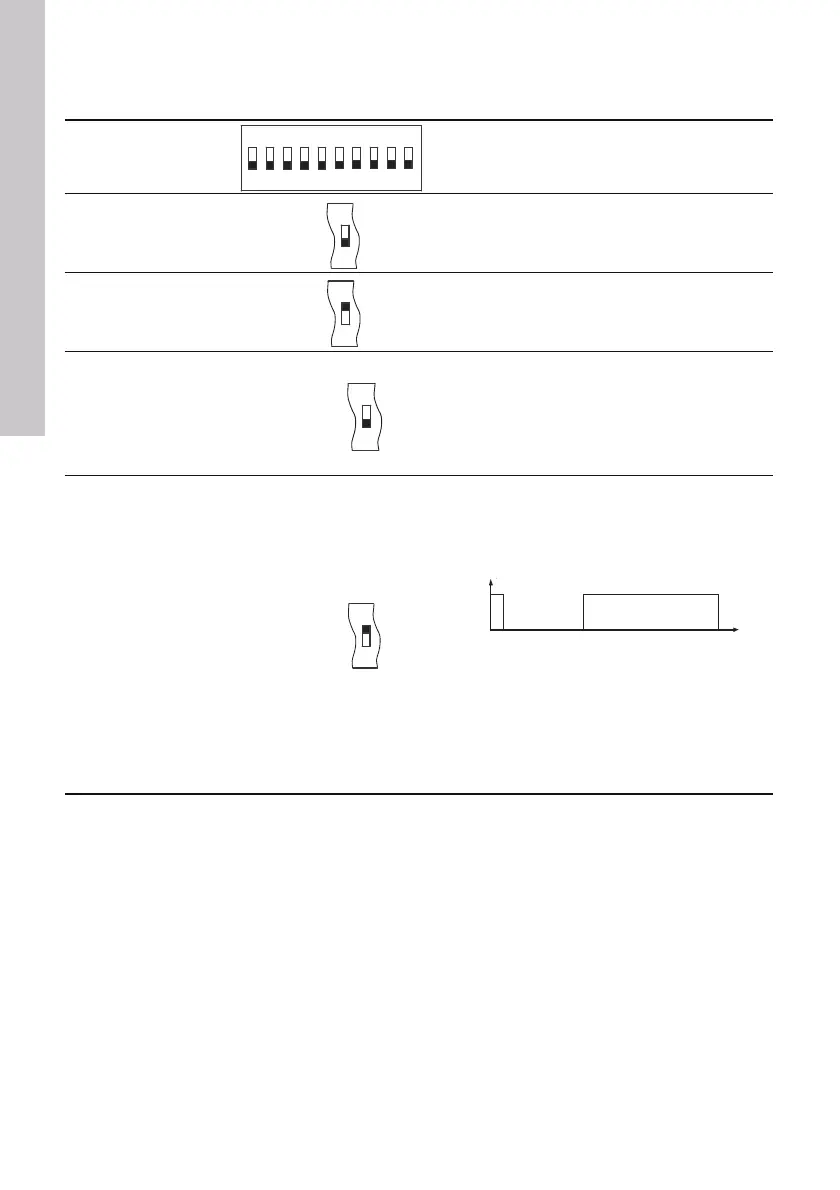

6.5 Sorties analogiques
Les sorties analogiques de l' IO 111 peuvent être
réglées sur différents types de signal de sortie.
Sortie analogique Description
Sortie analogique 2:
G2 et A2 (pos. 2)
Température moteur
4-20 mA, 0-180 °C
0 mA = pas de capteur
Sortie analogique 2:
G2 et A2 (pos. 2)
Température moteur
Emulateur Pt1000
1000-1685 Ω, 0-180 °C
Sortie analogique 1:
G1 et A1 (pos. 2)
Présence d'eau dans huile
4-20 mA, 0-20 %
0 mA = Capteur d'eau dans l'huile non
monté
3,5 mA = Alarme, air dans chambre à huile
22 mA = Avertissement, quantité d'eau bien
en dehors de la plage de mesure
Sortie analogique 1:
G1 et A1 (pos. 2)
Présence d'eau dans huile
Sortie impulsion: 0-20 %
Connexion maxi: 24 V, 100 mA
Etat du transistor de sortie:
Impulsion A, eau dans huile:
0,5 - 3,66 s = 0-20 %
10 s = Quantité d'eau bien en dehors de la
plage de mesure
Impulsion B, résistance à l'isolement:
0,5 s = 0 MΩ
10,5 s = 20 MΩ
ON DIP
12345678910
6
6
7
7
Durée
Impulsion B
Impulsion A
Off
On
Grundfos.bk Page 86 Tuesday, January 25, 2011 12:56 PM
