5.3.1 Conectando con el Sensor WIO

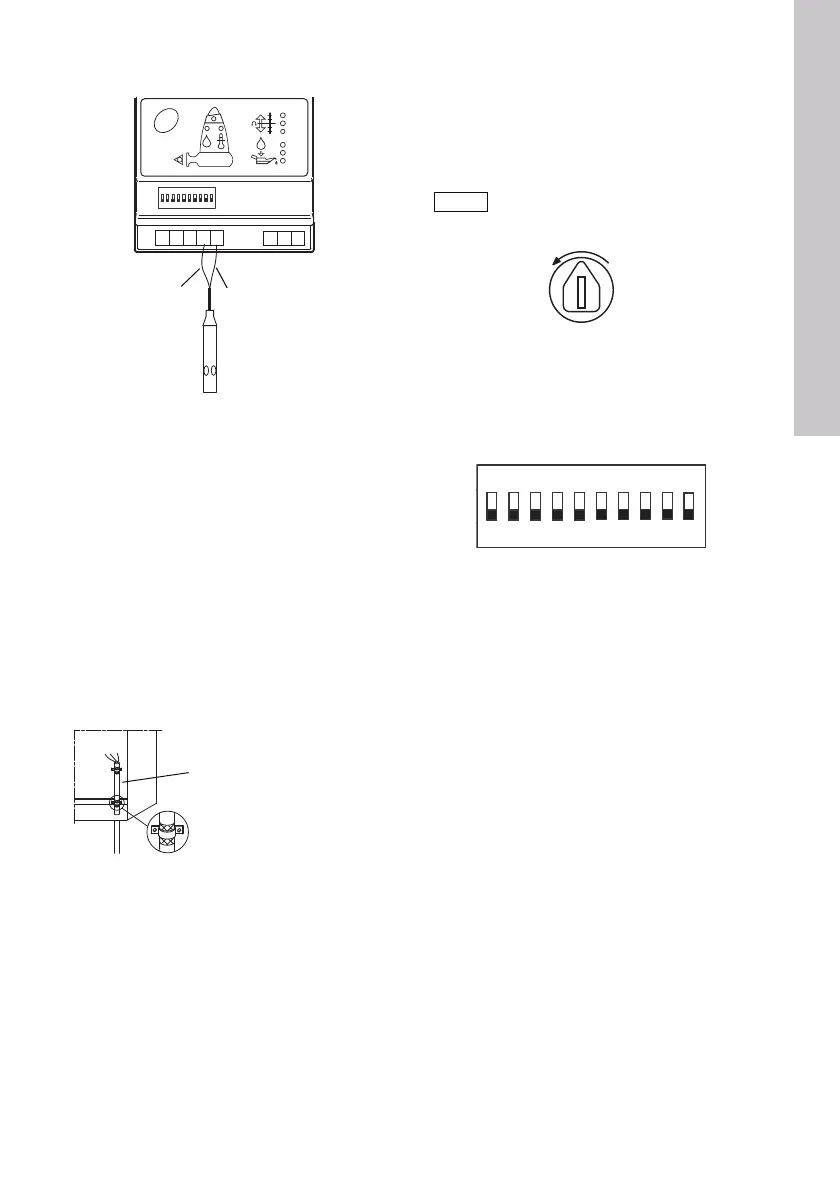

Fig. 5 Conectando con el Sensor WIO
5.3.2 Instalación EMC correcta
Es especialmente importante asegurar una instala-
ción EMC correcta de bombas con variador de fre-
cuencia.
Deben cumplirse las siguientes reglas:
• Conectar la pantalla del cable a tierra.
• No torcer los extremos de la pantalla ya que esto
destruirá el efecto de la pantalla a altas frecuen-
cias. Utilizar abrazaderas para cables como
indica la fig. 6.
• Es importante garantizar un buen contacto eléc-
trico desde la placa de montaje a través de los
tornillos de montaje hasta el cuadro metálico del
variador de frecuencia.
• Utilizar arandelas dentadas y una placa de mon-
taje galvánicamente conductiva.
Fig. 6 Pantalla fijada con abrazadera para
cables
6. Ajustes
6.1 Potenciómetro
El límite de aviso de la resistencia de aislamiento del
estator se ajusta mediante un potenciómetro
(pos. 4), ver la fig. 1. El límite puede ajustarse entre
10 y 1 MΩ.
Fig. 7 Potenciómetro
6.2 Interruptores DIP
El IO 111 debe configurarse para la bomba conec-
tada mediante los interruptores DIP (pos. 11), ver la
fig. 1.
Fig. 8 Interruptores DIP
Se indicará una de configuración alarma si
• la configuración no corresponde con la bomba
conectada.
• el fallo de configuración tiene importancia para la
seguridad (ver 8. Indicación, punto 6).
Se indicará un aviso de configuración si
• el fallo de configuración tiene importancia para la
función (ver 8. Indicación , punto 15),
ver 12. Localización de fallos.
TM04 0304 0308
TM03 1080 1005
Reset
P1 P2 P3 P4 P5
I1 I2 I3
ON DIP
12345678910
Observar la capa de
plástico aislante entre la
pantalla y el forro.
El límite de alarma es 1 M
Ω
.
TM03 3415 0306
TM03 0678 0505
