Русский (RU)
118
Модуль IO 111 работает с двумя видами
аварийных сигналов:
1. Аварийный сигнал на отключение.
Насос останавливается. Отказ основной
функции (например, из-за перегрева
электродвигателя).
Реле отключается и размыкает соединение
между точками T1 и T2 (поз. 1) в случае
подачи аварийного сигнала или в случае
отсутствия подачи напряжения питания к
модулю IO 111. Аварийный сигнал
обозначается светодиодами на передней
панели мо
дуля IO 111
и подается на три
цифровых выхода (поз. 16).
2. Аварийный предупредительный сигнал.
Насос не останавливается. Отказ вторичной
функции (например, из-за слишком большого
количества воды в масле).
Аварийный предупредительный сигнал
индицируется светодиодами на передней
панели модуля IO 111. Состояние
предупредительного сигнала может
считываться через выходы цифровых
сигналов D7 и D8 (поз. 16).

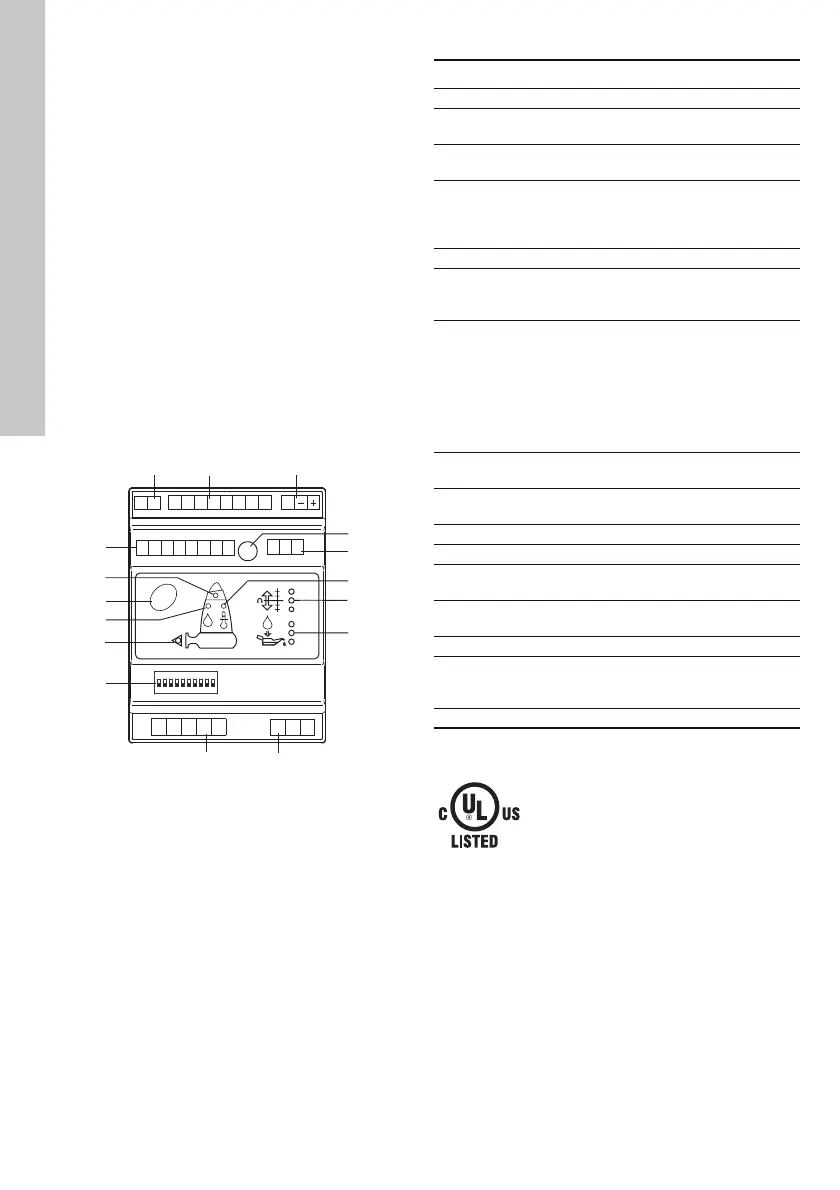

Рис. 1 Модуль IO 111
3.1 Аттестация
TM03 0691 0505
Reset
PET1 T2
G1 A1 G2 A2 K1 K2 R1 R2
D1D2 D3D4 D5D6 D7D8
P1 P2 P3 P4 P5
AYB
I1 I2 I3
ON DIP
12345678910
12 3
910
4
5
6
7
8
11
12
15
16
13
14
Поз. Описание
1 Контакт реле аварийной сигнализации
2
Контакт входов и выходов аналоговых и
цифровых сигналов
3
Контакт подачи напряжения питания
(24 В постоянного/24 В переменного тока)
4
Потенциометр регулировки заданного
предельно допустимого значения
сопротивления изоляции статора для
аварийного предупредительного сигнала
5 Контакт для RS485 для GENIbus или Modbus.
6
Светодиод индикации красного цвета:
аварийный сигнал при перегреве
электродвигателя.
7
Светодиоды ин
дикации соп
ротивления
изоляции статора.
Светодиод зеленого цвета =
в норме.
Светодиод желтого цвета =
предупредительный сигнал.
Светодиод красного цвета =
аварийный сигнал на отключение.
8
Светодиоды индикации концентрации воды в
масле
9
Контакт для сигнала измерения
сопротивления изоляции статора
10 Контакт для подключения датчиков насоса
11 Переключатели DIP выбора конфигурации
12
Светодиод зеленого цвета: загорается при
работающем насосе.
13
Светодиод красного цв
ета:
загорается при
наличии влаги в двигателе.
14 Кнопка сброса аварийного сигнала
15
Светодиод желтого цвета:
предупредительный сигнал при
возникновении неисправности насоса.
16 Контакт выходов цифровых сигналов
Модуль IO 111 является "UL
listed" (внесен в списки UL) по
стандартам безопасности США
и Канады.
