Русский (RU)
128

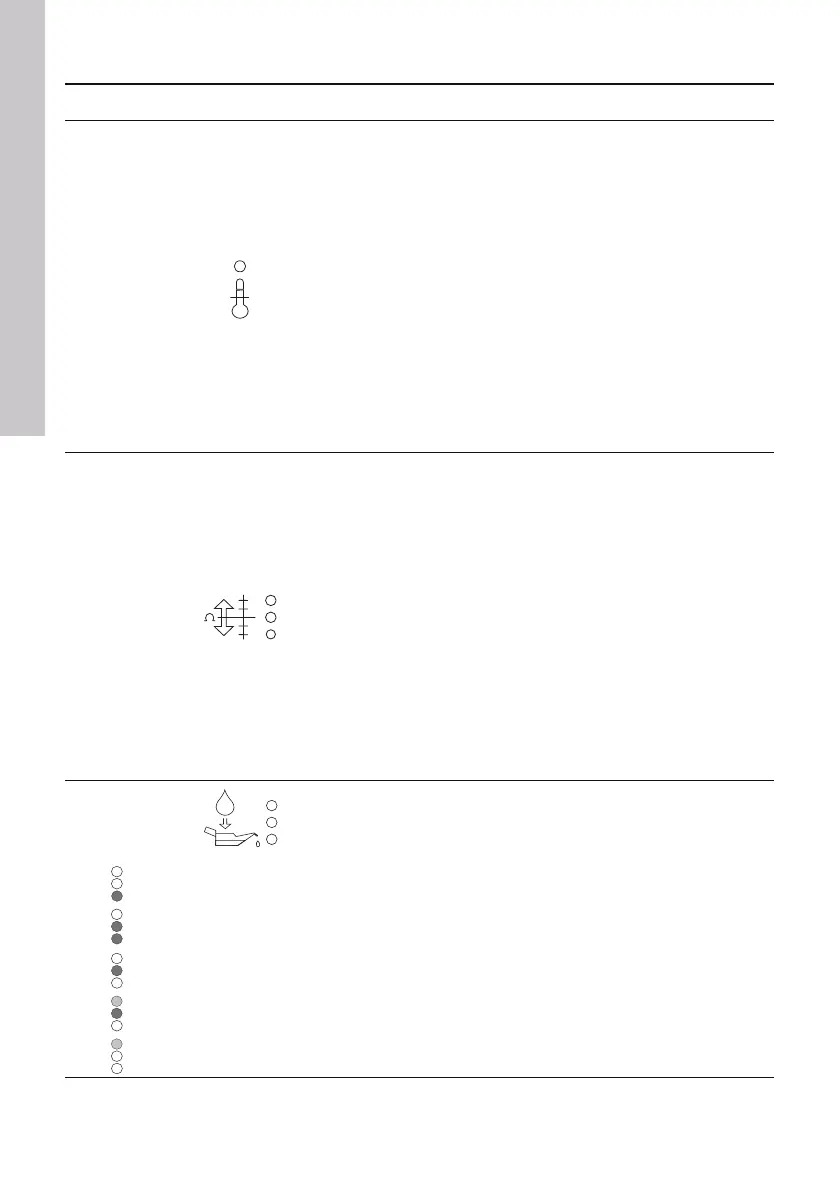

9.1 Функции световой индикации
Поз. Пиктограмма Описание
6
Температура статора
Светодиод индикации красного цвета: аварийный сигнал
на отключение из-за перегрева обмотки статора.
Если индикаторы (поз. 6 и 13) попеременно вспыхивают,
значит настройка модуля IO 111 не соответствует
применяемому исполнению насоса. Смотрите раздел 7.3.
Этот светодиод индицирует аварийный сигнал на
отключение из-за неправильно выбранной
конфигурации.
Если защита ATEX/IECEx активирована
(микроперекл.10, поз. 11), ин
дикатор крас
ного цвета
обозначает также, что:
• Температура подшипника слишком высокая
• Отсутствует сигнал от датчика в корпусе подшипника
• Отсутствует сигнал от датчика воды в масле
• Аварийный сигнал о неисправности связи
(насос с SM 111)
• Время техобслуживания
Возникла внутренняя ошибка.
7
Сопротивление изоляции статора
Состояние сопротивления изоляции статора
индицируется светодиодами зеленого, желтого или
красного цвета.
Ин
дика
тор зеленого цвета горит, если сопротивление
изоляции в норме, т.е. когда оно выше установленного с
помощью потенциометра значения аварийного
предупредительного сигнала (поз. 4).
Индикатор желтого цвета горит, если достигнуто
предельное значение для аварийного
предупредительного сигнала, смотрите раздел 7.1.
Индикатор красного цвета горит, если достигнуто
предельное значение для аварийного сигнала на
от
кл
ючение, т.е. при падении сопротивления изоляции
ниже 1 МΩ .
Примечание: Светодиоды индикации активируются,
только если подсоединён проводник состояния
контактора (K1, K2, поз. 2). Измерение верно, только
если электродвигатель остановлен.
8
Вода в масляной камере
Концентрация воды в масле индицируется двумя
индикаторами зеленого и одним индикатором желтого
цвета.
Аварийный предупредительный сигнал: при
концентрации воды, выхо
дящей за пр
еделы нормального
диапазона измерения датчика, или при отсутствии
подключенного датчика будет мигать светодиод
индикации желтого цвета.
Аварийный сигнал: Все три датчика будут мигать
одновременно, если в масляной камере нет масла, или
если активирована защита ATEX/IECEx
(микропереключатель 10, поз.11) и отсутствует сигнал от
датчика воды в масле
Примечание: Светодиоды индикации активируются,
то
ль
ко если подсоединён проводник состояния
контактора (K1, K2, поз. 2).
концентрация воды < 5 %
10 % < концентрация воды < 15 %
5 % < концентрация воды < 10 %
15 % < концентрация воды < 20 %
концентрация воды > 20 %
