Русский (RU)
119
3.2 Обзор аварийных сигналов и предупреждений
3.3 Основные параметры для монтажа 3.4 SM 111
SM 111 используется для сбора и передачи
данных датчиков. SM 111 работает вместе с
IO 111*, как показано ниже.
Вход датчика

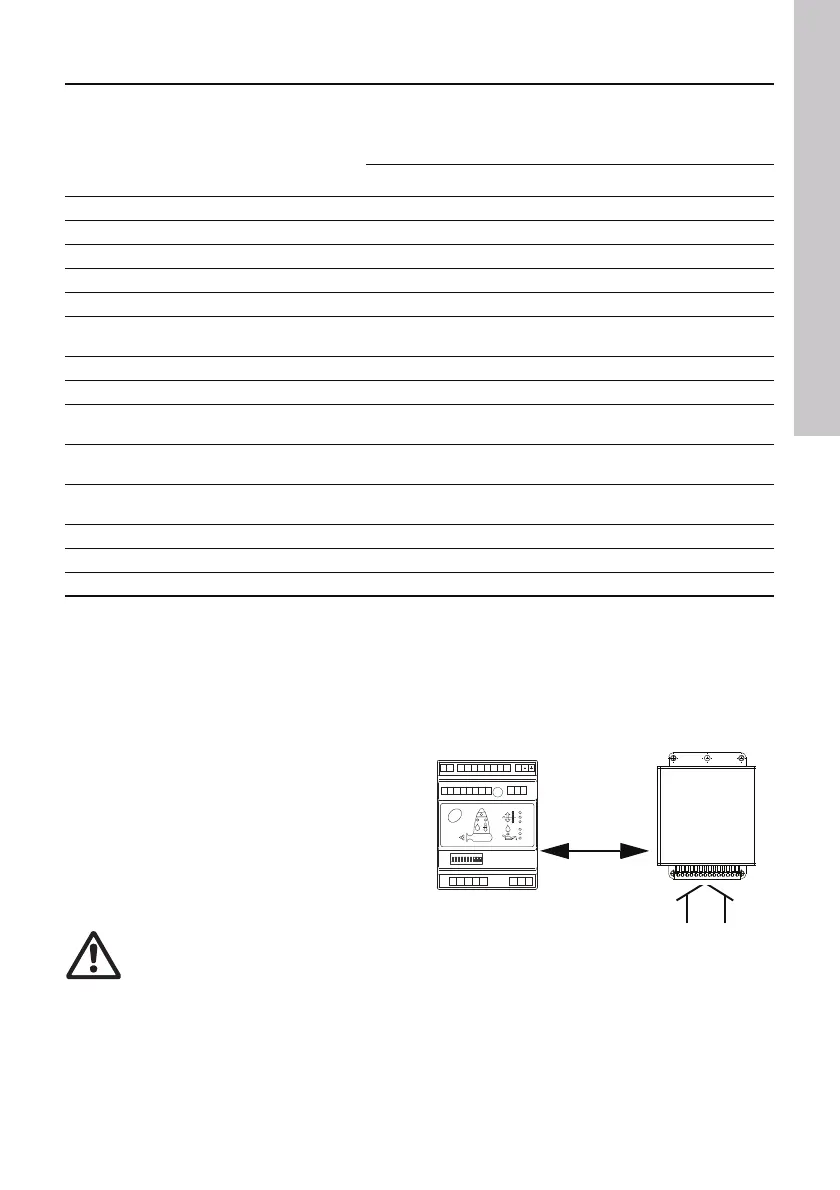

Рис. 2 IO 111 и SM 111
* Только исполнения IO 111 с модулем связи,
номер 96177804.
SM 111 может собирать данные от
•3 датчиков тока, 4-20 мА
•3 термодатчиков Pt100
•1 термодатчика Pt1000
•1 термодатчика PTC
•1 цифрового входа.
Функция
Стандартный
Активирована защита
ATEX/IECEx
(переключатель 10 DIP
вкл.)
Предупреждение Авария Предупреждение Авария
Температура обмотки статора ●●
Влага в верхней кр
ышке ●●
Вла
га в насосе ●●
Воздух в масляной камере ●●
Вода в масляной камере ●●
Отсутствие сигнала от датчика воды в
масле
●●
Сопротивление изоляции слишком низкое ●●●●
Конфликт настроек ●●●●
Слишком высокая температура коренного
подшипника*
●●●
Слишком высокая температура опорного
подшипника*
●●●
Отсутствие сигнала от датчика в корпусе
подшипника*
●●
Обрыв связи* ●●
Время техобслуживания ●●
Внутренняя ошибка ●●
* На
со
с с SM 111
Напряжение
питания:
24 В ± 10 % переменного
тока, 50 и 60 Гц
24 В ± 10 % постоянного тока
Ток питания Мин. 2,4 А; макс. 8 А
Потребляемая
мощность: Макс. 5 Вт
Температура
окружающей
среды:
-25 °C до +65 °C
Степень защиты:IP20
Внимание
Проверить соответствие
напряжения питания тем данным,
которые указаны на фирменной
табличке с номинальными
параметрами: 24 В ± 10 %
переменного/постоянного тока.
Мин. 2,4 А.
TM03 4086 1606 - TM03 4083 1606
PET1 T2
G1 A1 G2 A2 K1 K2 R1 R2
D1 D2D3D4 D5D6 D7D8
P1 P2 P3 P4 P5
AYB
I1 I2 I3
ON DIP
12345678910
IO 111 SM 111
ВЧ-связь по
силовой линии
с помощью
протокола
Grundfos
GENIbus
Вход датчика
Grundfos.bk Page 119 Tuesday, January 25, 2011 12:56 PM
