Español (ES)
74
13. Datos eléctricos

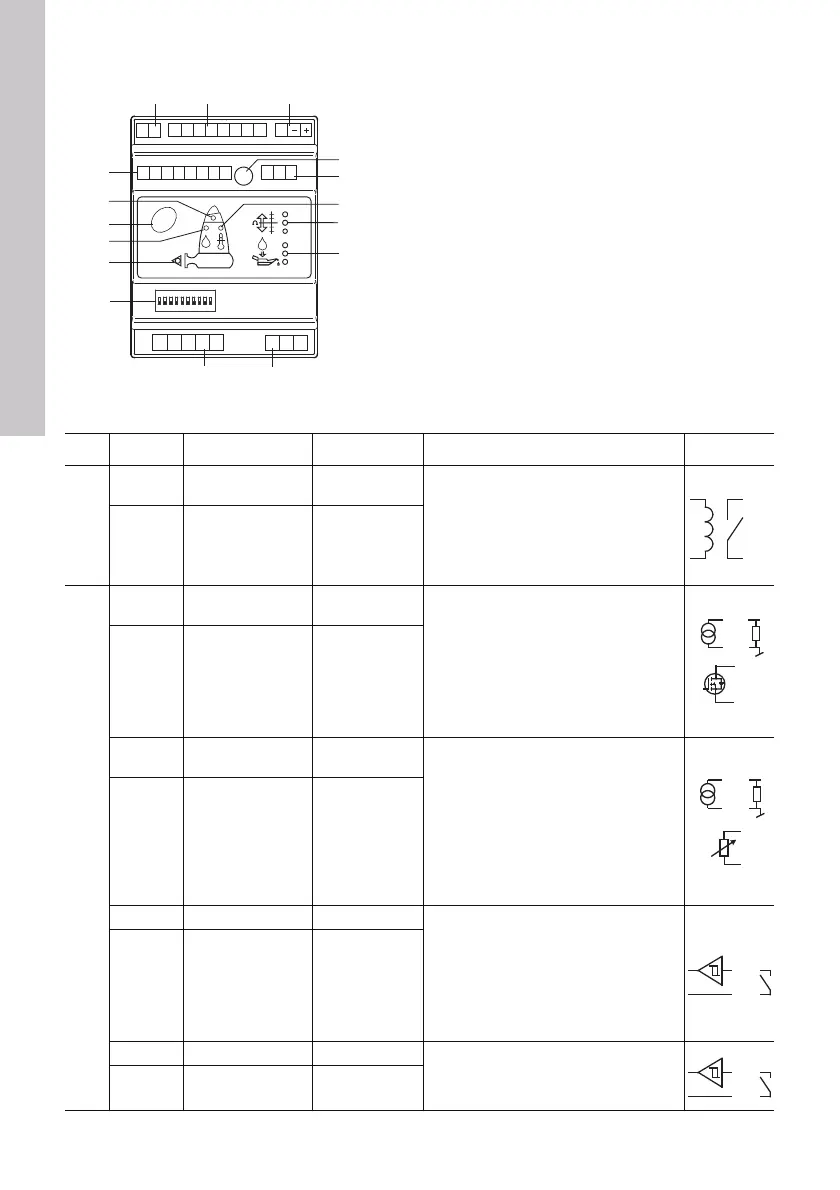

Fig. 10 Módulo IO 111
TM03 0691 0505
Reset
PET1 T2
G1 A1 G2 A2 K1 K2 R1 R2
D1D2 D3D4 D5D6 D7D8
P1 P2 P3 P4 P5
AYB
I1 I2 I3
ON DIP
12345678910
12 3
910
4
5
6
7
8
11
12
15
16
13
14
Pos. Terminal Descripción Datos Función Diagrama
1
T1
Terminal para relé
de alarma
Máx. 250 VAC
Todas las alarmas disparan el relé de
alarma. El relé de alarma está cerrado
durante funcionamiento normal.
En el caso de alarma o si el IO 111 no
está conectado al suministro eléctrico,
el relé se abre y corta la conexión
entre T1 y T2.
T2
Terminal para relé
de alarma
Máx. 250 VAC
2
G1
Masa para salida
analógica 1
1) 0 V
2) 0 V
La salida analógica 1 tiene dos funcio-
nes ajustadas mediante el interruptor
DIP 7, ver 6.5.
1. 4-20 mA para contenido de agua en
el aceite. Resistencia de carga:
Máx. 250 Ω.
2. Salida de impulso para contenido
de agua en el aceite y resistencia
del aislamiento del estator.
A1
Terminal para
salida analógica 1
1) 15 VDC
2) 24 VDC,
máx. 100 mA
G2
Masa para salida
analógica 2
1) 0 V
2) 0 V
La salida analógica 2 tiene dos indica-
ciones ajustadas mediante el interrup-
tor DIP 6, ver 6.5.
1. 4-20 mA para temperatura del bobi-
nado del estator.
Resistencia de carga: Máx. 250 Ω .
No hay señal 4-20 mA en las insta-
laciones PTC.
2. Emulador Pt1000 para temperatura
del bobinado del estator.
A2
Terminal para
salida analógica 2
1) 15 VDC
2) 24 VDC,
1mA nominal
K1 Conexión a masa 0 V Feedback del contactor del motor res-
pecto a si el motor está funcionando o
nó.
La entrada debe cortocircuitarse
cuando la bomba está funcionando.
IO 111 utiliza la señal para filtrar seña-
les de medición y para análisis
durante la localización de fallos.
K2
Terminal para
conductor para
estado del con-
tactor.
Entrada digital
R1 Conexión a masa 0 V
Para rearme de alarmas, ver 8.2.
La entrada debe cortocircuitarse
cuando se rearman las alarmas.
R2
Terminal para
rearme
Entrada digital
