Grundfos IO 111 User Manual

Español (ES)
75
3
PE Tierra Tierra
Tensión de alimentación al IO 111.
-
Masa para
tensión de ali-
mentación
0 VDC
24 VAC ± 10 %
+
Positivo para
tensión de ali-
mentación
24 VAC ± 10 %
24 VDC ± 10 %
5
A RS485 A Entrada de bus
Conexión de comunicación RS485
(9600 baudios).
YRS485 masa 0 V
B RS485 B Entrada de bus
9
I1 Tierra Tierra
Se mide la resistencia del aislamiento
entre los bobinados del estator y tie-
rra. La medición sólo es correcta
cuando el motor está parado.
Tensión de medición: 10 VDC
I2 No conectado -
I3
Terminal para
medición de la
resistencia del
aislamiento del
estator.
CAT II 600 V
10
P1
Terminal para
sensores en la
bomba.
Entrada
de sensor
Interruptor térmico o sensor PTC de
acuerdo con DIN 44081 y 44082.
Se utilizan P1 a P5 para la conexión
de sensores en la bomba. Todos los
sensores en contacto con la tensión
de fase deben tener aislamiento doble
según EN 61010-1.
P2
Terminal para ten-
sión de
alimentación a
sensores en la
bomba
15 V
P3
Terminal para
sensores en la
bomba.
Entrada
de sensor
P4
Terminal para ten-
sión de
alimentación a
sensores en la
bomba
15 V
P5
Terminal para
sensores en la
bomba.
Entrada
de sensor

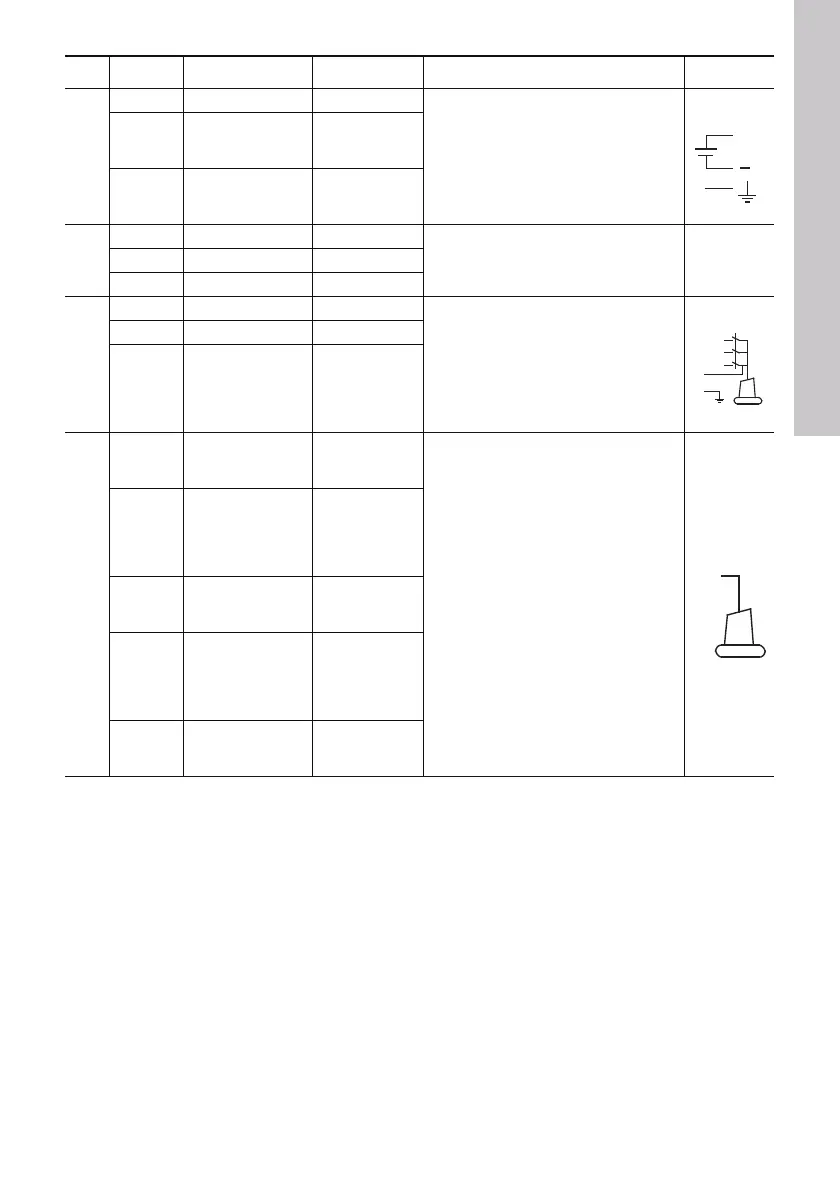

Pos. Terminal Descripción Datos Función Diagrama
+
A
Y
B
L1
L2
L3
I3
I1
P1..P5
Grundfos.bk Page 75 Tuesday, January 25, 2011 12:56 PM
