6.3 Variante de bomba
El IO 111 debe ajustarse a la bomba actual. La deno-
minación del tipo de bomba contiene una A, B, o C.
Ejemplo 1, cableado interno:
SE1 80 80 40 A Ex 4 5 1D
Ejemplo 2, cableado externo:
SE2.90.250.2250.4.S.496.Ex.S.5.13.C. Q.S
Estas letras (A y C en los ejemplos) están en la
placa de características de la bomba y se refieren al
ajuste de los interruptores DIP 1 y 2.
Ver los esquemas de conexiones al final de este catálogo o las instrucciones de instalación y funcionamiento
del SM 111.

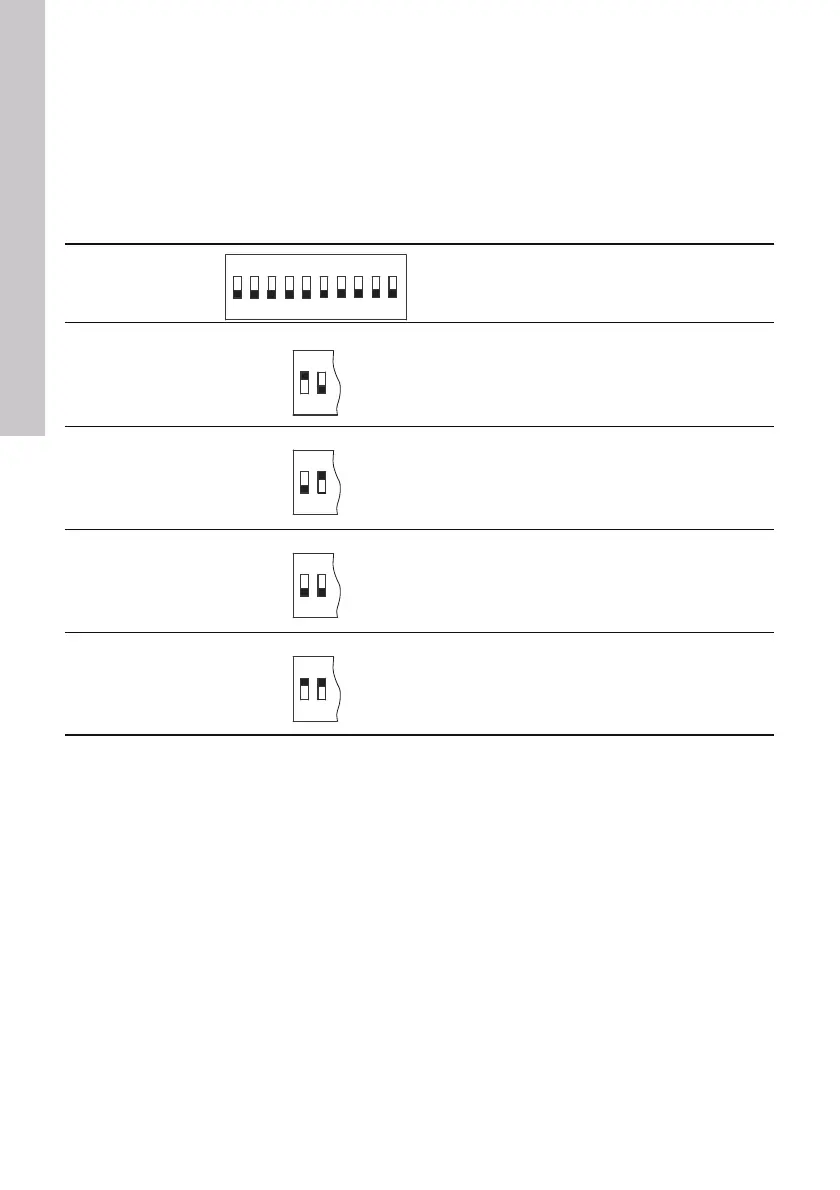

Variante de bomba Descripción
Variante A
Instalación sin SM 111.
Los sensores están conectados directamente al
IO 111.
Variante B
Instalación con SM 111.
Los sensores PTC en los bobinados del estator están
conectados al SM 111.
Variante C
Instalación con SM 111.
Los sensores PTC en los bobinados del estator están
conectados a la placa del sensor.
Variante D
Instalación sin SM 111.
Todos los sensores están cableados fuera de la
bomba. El IO 111 puede utilizarse para indicación de
agua en el aceite y como un relé PTC.
ON
12
ON
12
