Русский (RU)
122
6.3.1 Подключение датчика воды в масле

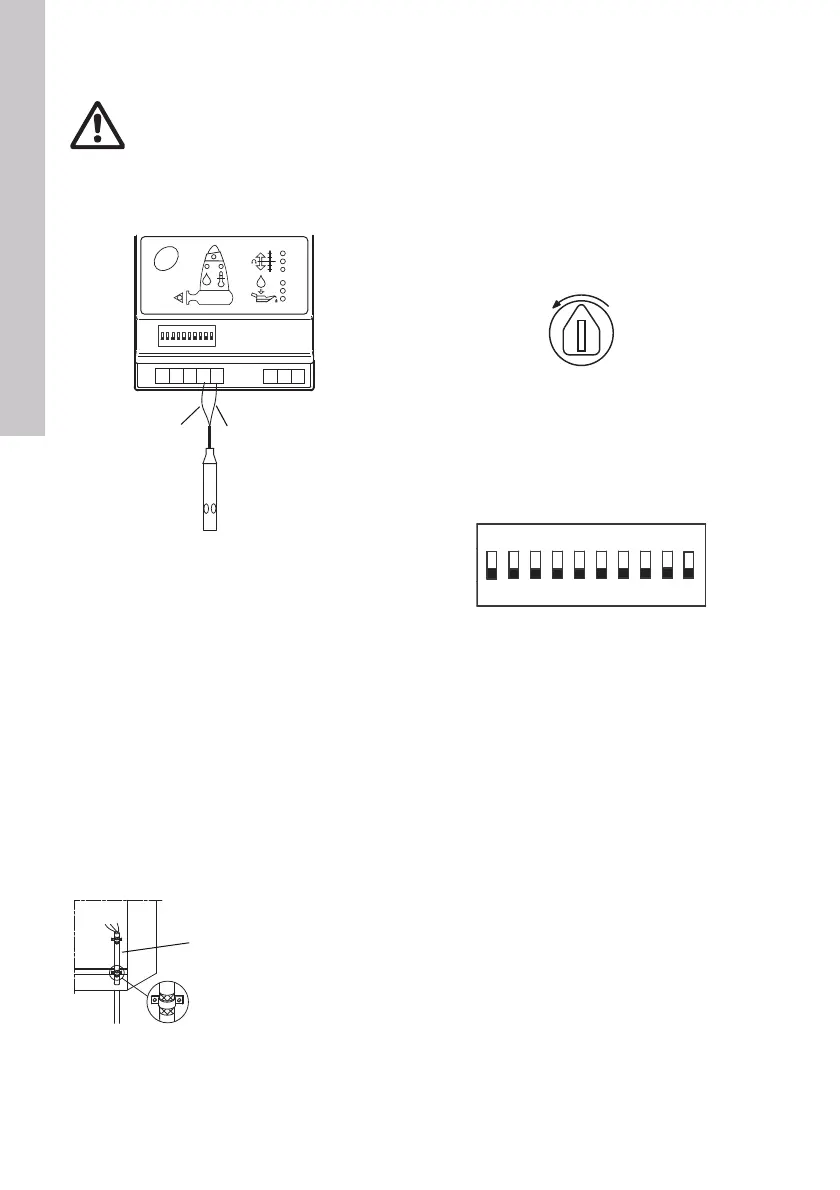

Рис. 5 Подключение датчика воды в масле
6.3.2 Монтаж в соответствии с требованиями
ЭМС
Крайне важно обеспечить соответствие
требованиям ЭМС при монтаже насосов с
преобразователем частоты.
Необходимо соблюдать следующие правила:
Заземлить экранирующую оболочку кабеля.
Не скручивать концы экранирующей оболочки,
так как это нарушает экранирующий эффект
оболочки при высо
ких час
тотах. Кабельные
зажимы устанавливать как это показано на
рис.6.
Важно обеспечить хороший электрический
контакт на участке от монтажной платы и ее
крепежных винтов до металлического корпуса
преобразователя частоты.
Использовать зубчатые стопорный шайбы и
электропроводящую монтажную плату.
Рис. 6 Фиксирование экранирующей
оболочки с помощью кабельного
хомута
7. Настройки
7.1 Потенциометр
Предельно допустимое значение сопротивления
изоляции статора для подачи
предупредительного сигнала устанавливается с
помощью потенциометра (поз. 4), смотрите 1.
Предельно допустимое значение может
устанавливаться в пределах от 1 до 10 МΩ.
Примечание: 1 МΩ - это предельно допустимое
значение сопротивления изоляции статора для
подачи аварийного сигнала.
Рис. 7 Потенциометр
7.2 Микропереключатели
С помощью микропереключателей (поз. 11),
смотрите рис.1, необходимо выбрать
правильную конфигурацию модуля IO 111,
соответствующую применяемому насосу.
Рис. 8 Микропереключатели
Аварийный сигнал из-за неправильно
выбранной конфигурации поступит,
если конфигурация не будет соответствовать
подсоединённому насосу.
если это серьезно нарушает уровень
безопасности и надежности эксплуатации
(смотрите 9. Устройства световой
индикации, п. 6).
Предупредительный сигнал из-за
неправильной кон
фиг
урации поступит,
если ошибка с выбором конфигурации
вызовет серьезные функциональные сбои
(смотрите 9. Устройства световой
индикации, п. 15), см. 13. Обнаружение и
устранение неисправностей.
Внимание
Внешние устройства управления,
которые подключаются к модулю
IO 111 через зажимы интерфейса
RS485, должны соответствовать
требованиям IEC 60950-1
(для США: UL 60950-1).
TM04 0304 0308
TM03 1080 1005
Reset
P1 P2 P3 P4 P5
I1 I2 I3
ON DIP
12345678910
Белый
Коричневый
Датчик WIO
TM03 3415 0306
TM03 0678 0505
1 MΩ 10 MΩ
ON DIP
12345678910
Grundfos.bk Page 122 Tuesday, January 25, 2011 12:56 PM
