Grundfos IO 111 User Manual

Русский (RU)
125

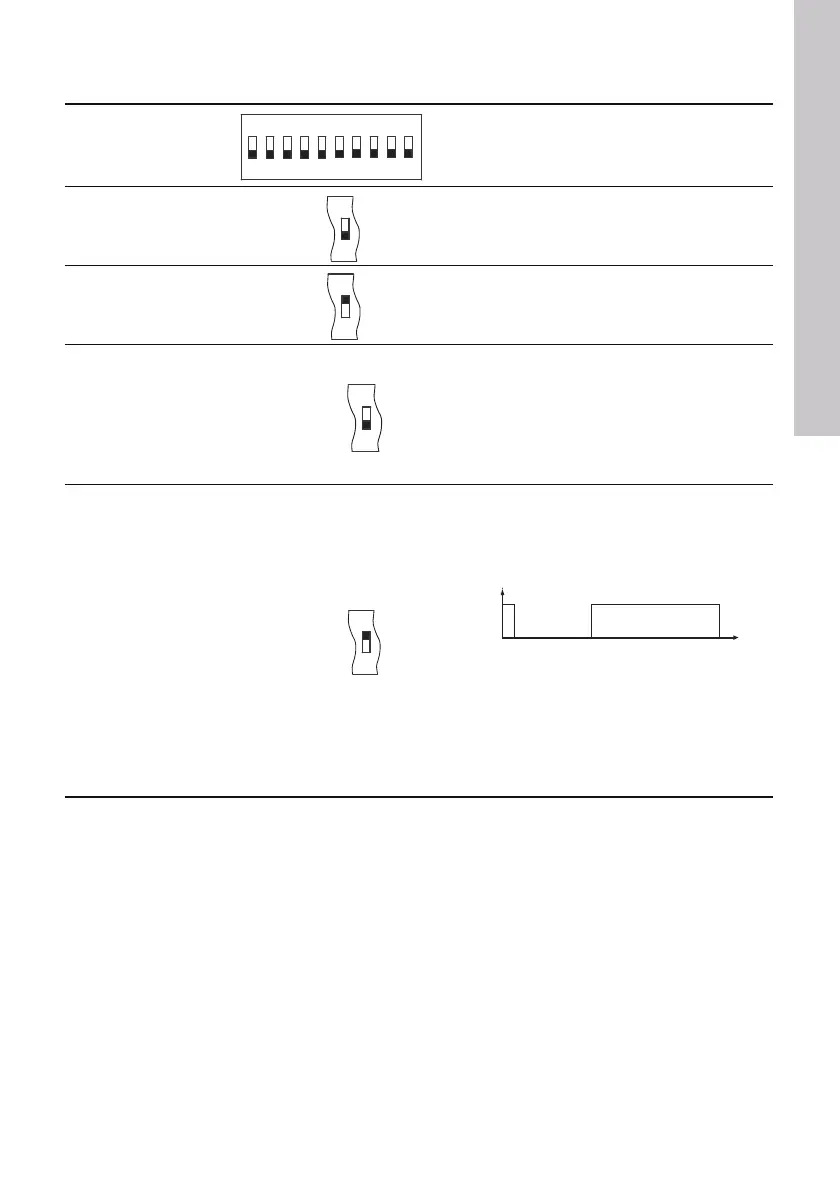

7.5 Аналоговые выходы
Аналоговые выходы модуля IO 111 могут быть установлены на различные типы выходных сигналов.
Аналоговый выход Описание
Аналоговый выход 2:
G2 и A2 (поз. 2)
Температура электродвигателя
4-20 мА, 0-180 °C
0 мА = датчик отсутствует
Аналоговый выход 2:
G2 и A2 (поз. 2)
Температура электродвигателя
Эмулятор Pt1000
1000-1685 Ω, 0-180 °C
Аналоговый выход 1:
G1 и A1 (поз. 2)
Вода в масле
4-20 мА, 0-20 %
0 мА = Датчик воды в масле не установлен
3,5 мА = Аварийный сигнал, воздух в
масля
ной камере
22 мА = Предупреждение, содержание воды
далеко за пределами диапазона
измерений
Аналоговый выход 1:
G1 и A1 (поз. 2)
Вода в масле
Импульсный выходной сигнал: 0-20 %
Максимальная связь: 24 В, 100 мА
Состояние выходного транзистора
Импульс А, вода в масле:
0,5 - 3,66 с = 0-20 %
10 с = Содержание воды выходит далеко
за пределы диапазона измерений
Импульс В, сопротивление изоляции:
0,5 с = 0 MΩ
10
,5 с
= 20 MΩ
ON DIP
12345678910
6
6
7
7
Время
Импульс В
Импульс А
Выкл.
Вкл.
Grundfos.bk Page 125 Tuesday, January 25, 2011 12:56 PM
