Русский (RU)
120
3.5 Датчик WIO
Маркировка:
Датчик WIO Grundfos 96xxxxxx PCxxxx-xxx, макс.
24 В DC, T окр.среды от 0 °C до +70 °C, KEMA
05ATEX2176X, EX II 2GD Ex mb II T4, T 135 °C.
IEC Ex KEM 05.0019X, Ex mb II T4, CE 0344, IP68.
3.6 Исполнения
Модуль IO 111 поставляется в двух исполнениях:
без модуля связи (стандартное исполнение);
с модулем связи.
Это отражается в номере изделия (поз. 2) на
фирменной табличке:
96575362 = стандартное исполнение;
96177804 = исполнение с модулем связи.
3.7 Потенциально взрывоопасные
условия окружающей среды
Как правило, модуль IO 111 запрещено
использовать для работы в потенциально
взрывоопасных условиях, но допускается его
использование вместе с насосами модели SE
компании Grundfos, допущенными к монтажу и
эксплуатации в потенциально взрывоопасных
условиях.
4. Обозначения насоса
4.1 Фирменная табличка с
номинальными параметрами
Фирменная табличка с номинальными
параметрами крепится на модуле IO 111.

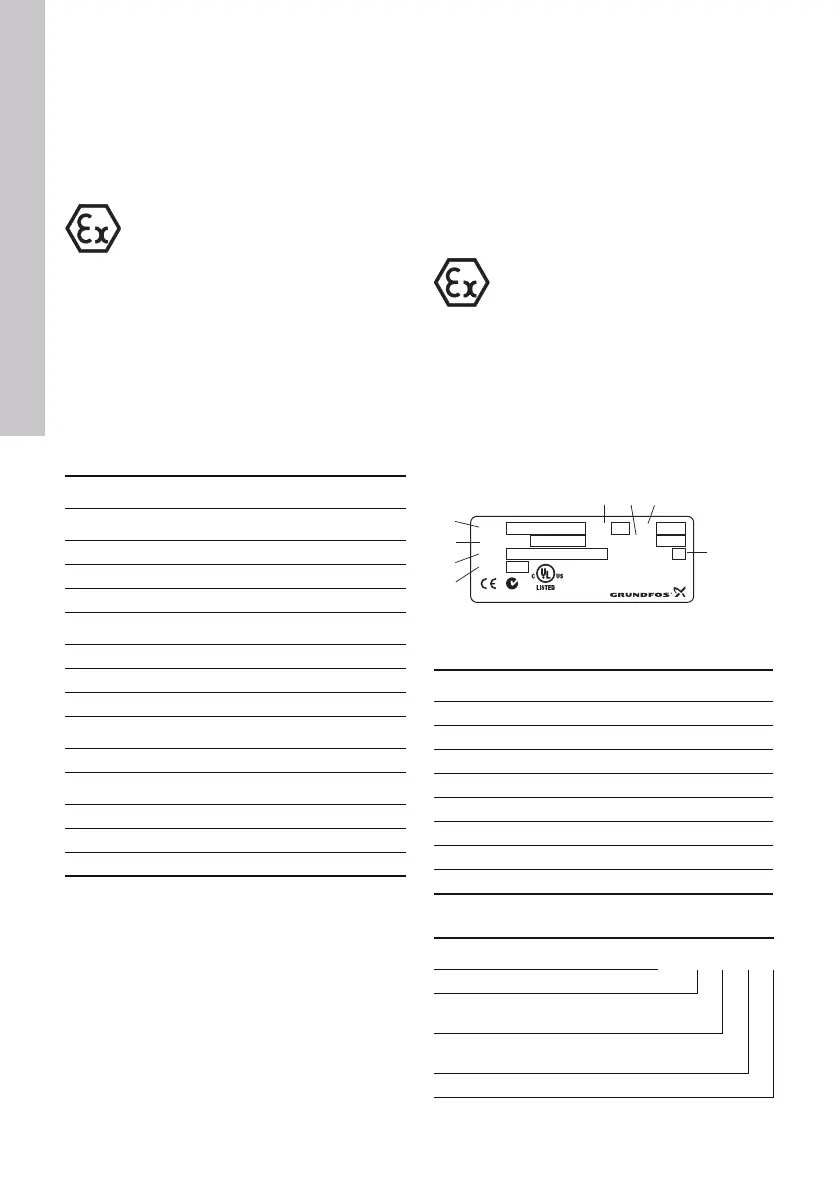

Рис. 3 Фирменная табличка с
номинальными параметрами
4.2 Условное типовое обозначение
Внимание
Датчик воды в масле
соответствует стандарту
EN/IEC 60079-18: 2004.
Для применения Ex (во
взрывоопасных областях) и IEC Ex
(во взрывоопасных областях по
стандартам Международной
электротехнической комиссии)
максимальный ток, который
подаётся к датчику, не должен
превышать 350 мА согласно
стандарту EN/IEC 60079-18: 2004.
Внимание: Так как IO 111 имеет
такое ограничение тока, при его
использовании дополнительной
защиты не требуется.
Тип Номер продукта
WIO для SE1/SEV
Датчик с 34
0 мм ка
белем 96617002
Датчик с 390 мм кабелем 96617001
Датчик с 430 мм кабелем 96616244
WIO для насосов S, типоразмер 50 - 70
Датчик с 10 м кабелем 96294840
Датчик с 25 м кабелем 96295122
Датчик с 50 м кабелем 96294841
WIO для насосов S, типоразмер 72
Датчик с 2,5 м кабелем 96293944
WIO для насосов S, типоразмер 74 - 78
Датчик с 10 м кабелем 96295150
Датчик с 25 м кабелем 96295149
Датчик с 50 м кабелем 96295148
Внимание
Защита ATEX/IECEx может быть
активирована при помощи
микропереключателя 10 (поз. 11).
Это задействует дополнительные
аварийные сигналы, см. 7.8 Защита
ATEX/IECEx.
TM03 3488 0308
Поз. Описание
1 Обозначение типа
2 Номер изделия
3 Номинальное напряжение
4 Мощность
5 Номер исполнения
6 Серийный номер
7 Дата изготовления (год, месяц и день)
8 Степень защиты
Код Описание IO 111
IO Блок входов/выходов
1
Базовые средства
коммуникации
1
Модификация модуля
управления насоса
1 Номер модели
96177821
Type
Product No.
U
N
P
MAX
Made in Denmark
Serial No..
P.c.
IP
V-No.
1
2
3
4
576
8
IO111
96575362
24Vac 50/60Hz, 24 VDC
5W
01
20
0712
3PPJ
OPEN-TYPE
MASSURING EQUIPMENT
Grundfos.bk Page 120 Tuesday, January 25, 2011 12:56 PM
