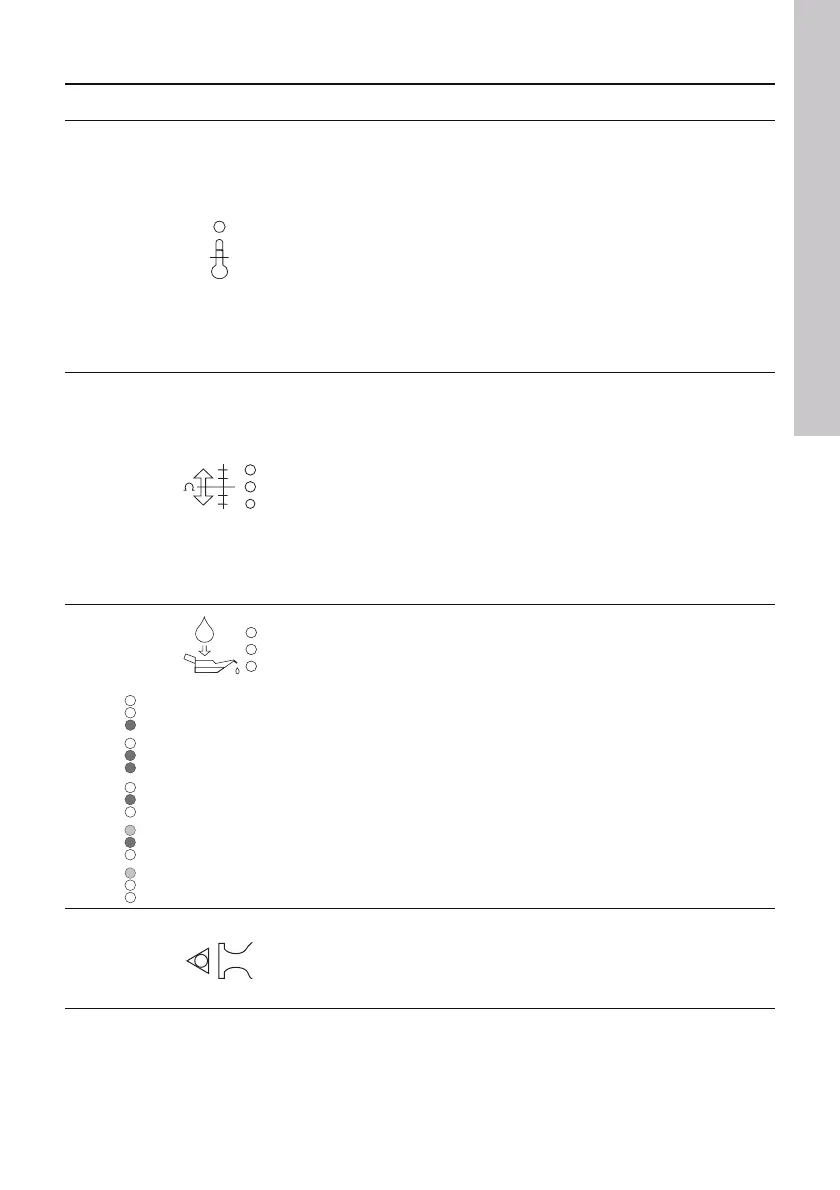

8.1 Fonctions des voyants d'indication
Pos. Symbole Description
6
Température du stator
Voyant d'indication rouge, alarme de température du stator.
Si les voyants d'indication (pos. 6 and 13) clignotent en alternance,
le module IO 111 n'est pas correctement réglé sur la variante de
pompe connectée. Voir 6.3. Ceci indique une alarme de
configuration.
Si la protection ATEX/IECEx est activée (Micro-interrupteur DIP 10,
pos. 11), le voyant rouge est aussi utilisé pour ces indications:
• Température palier trop élevée
• Signal manquant du capteur de palier
• Signal manquant du capteur d' eau dans l'huile
• Alarme de communication (pompe avec SM 111)
• Durée du service
Défaut interne.
7
Résistance à l'isolement du stator
La résistance à l'isolement du stator est indiquée par un voyant vert,
jaune ou rouge.
Le voyant d'indication vert est allumé lorsque la résistance à l'isole-
ment est OK, par exemple au dessus du réglage du niveau d'avertis-
sement sur le potentiomètre (pos. 4).
Le voyant d'indication jaune est allumé lorsque la limite d'avertisse-
ment a été atteinte, voir 6.
Le voyant d'indication rouge est allumé lorsque la limite d'alarme a
été atteinte, par exemple en dessous 1 MΩ.
Nota : Les voyants d'indication sont uniquement actifs si le conduc-
teur d'état du contacteur est connecté (K1, K2, pos. 2).
La mesure est uniquement correct lorsque le moteur est à l'arrêt.
8
Présence d'eau dans chambre à huile
La quantité d'eau dans l'huile est indiquée par deux voyants d'indica-
tion vert et un jaune.
Avertissement : Si la quantité d'eau est hors de la plage normale ou
si le capteur n'est pas connecté, le voyant d'indication jaune cligno-
tera.
Alarme : Si il n'y a pas d'huile dans la chambre à huile, les trois
voyants d'indication clignoteront en même temps.
Alarme : les trois voyants lumineux clignoteront tous les trois au
même moment si il n'y a pas d'huile dans la chambre à huile, ou si la
protection ATEX/IECEx est activée (Micro-interrupteur DIP 10,
pos. 11), et si le signal provenant du capteur ''d'eau dans huile'' est
manquant.
Nota : Les voyants d'indication sont uniquement actifs si le conduc-
teur d'état du contacteur est connecté (K1, K2, pos. 2).
12
Pompe en fonctionnement
Le voyant d'indication vert est allumé lorsque la pompe est en
marche.
Nota : Les voyants d'indication sont uniquement actifs si le conduc-
teur d'état du contacteur est connecté (K1, K2, pos. 2).
Qté eau < 5 %
10 % < Qté eau < 15 %
5 % < Qté eau < 10 %
15 % < Qté eau < 20 %
Qté eau > 20 %
