Français (FR)
84
6.3 Variante pompe
Le module IO 111 doit être réglé sur la pompe
actuelle. Les lettres A, B, C ou D font partie de la
désignation de la pompe.
Exemple 1, enroulement interne:
SE - 1 80 80 40 A Ex 4 5 1D
Exemple 2, enroulement externe:
SE2.90.250.2250.4.S.496.Ex.S.5.13.D. Q.S

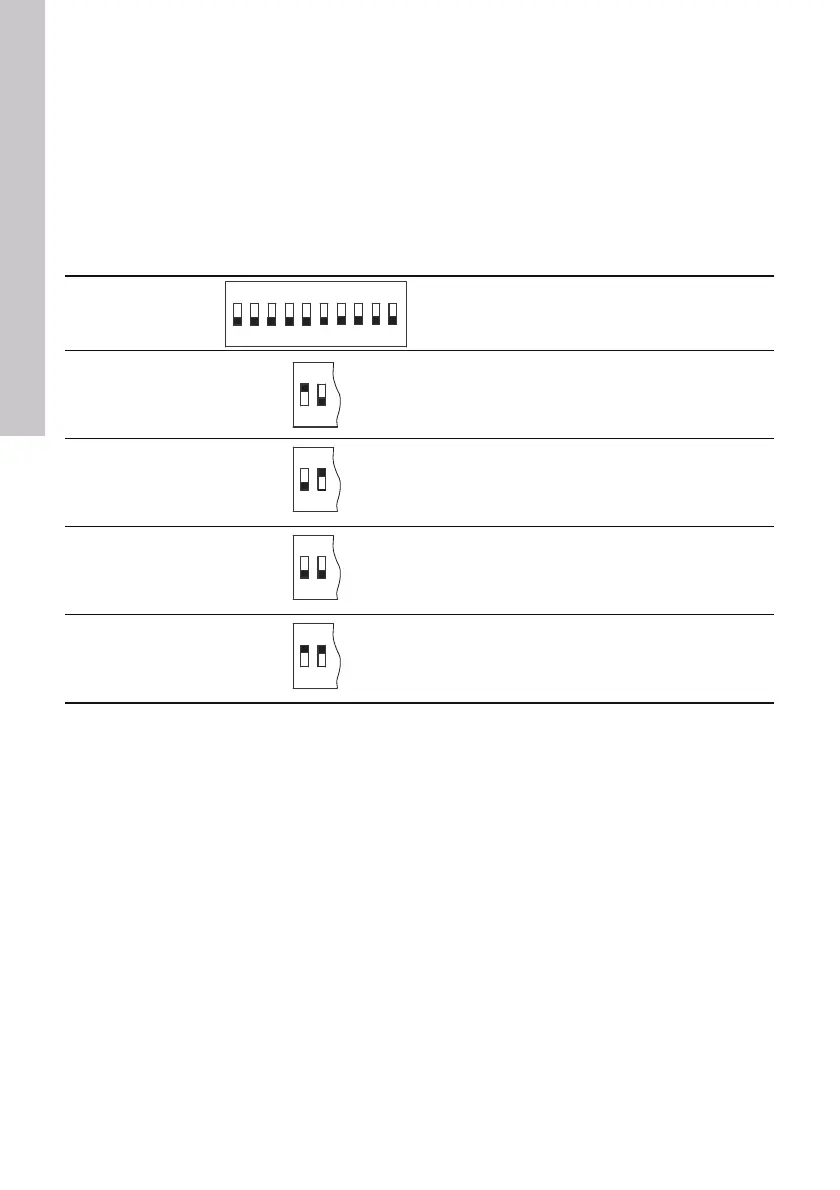

Ces lettres (A et D dans les exemples) peuvent être
trouvées sur la plaque signalétique de la pompe et
font référence au réglage des micro-interrupteurs
DIP 1 et 2.
Voir schémas de câblage à la fin de cette notice ou dans la notice d'installation et d'entretien du SM 111.
Variante pompe Description
Variante A
Installation sans SM 111.
Les capteurs sont directement connectés à l' IO 111.
Variante B
Installation avec SM 111.
Les sondes PTC ne sont pas connectées au SM 111,
mais doivent être câblées sur la pompe.
Variante C
Installation avec SM 111.
Les sondes PTC situées dans les enroulements du
stator sont connectés au SM 111.
Variante D
Installation sans SM 111.
Tous les capteurs sont câblés en dehors de la pompe.
L' IO 111 peut être utilisé pour indiquer la quantité
d'eau dans l'huile et comme relais PTC.
ON DIP
12345678910
ON
12
ON
12
ON
12
ON
12
