Español (ES)
76
* Ver apéndice Connection example DIGI-OUT IO111.
16*
D1
Terminal para
alarma en el caso
de temperatura
del estator dema-
siado alta
Salida digital
24 VDC
mín. 10 kΩ
Alarma en el caso de temperatura
demasiado alta en los bobinados del
estator. La salida está cerrada durante
funcionamiento normal. La conexión
entre D1 y D2 se corta en el caso de
alarma.
D2
Masa para alarma
en el caso de
temperatura del
estator dema-
siado alta
0 V
D3
Terminal para
alarma en el caso
de humedad en el
motor
Salida digital
24 VDC
mín. 10 kΩ
Alarma en el caso de humedad en la
parte del motor de la bomba. La salida
está cerrada durante funcionamiento
normal. La conexión entre D3 y D4 se
corta en el caso de alarma.
D4
Masa para alarma
en el caso de
humedad en el
motor
0 V
D5
Salida para
alarma en el caso
de fallo del aisla-
miento
Salida digital
24 VDC
mín. 10 kΩ
Alarma en el caso de valor del aisla-
miento demasiado bajo entre los bobi-
nados del estator y tierra. La salida
está cerrada durante funcionamiento
normal. La conexión entre D5 y D6 se
corta en el caso de alarma.
D6
Masa para alarma
en el caso de fallo
del aislamiento
0 V
D7
Terminal para
aviso
Salida digital
24 VDC
mín. 10 kΩ
Aviso. La salida está cerrada durante
funcionamiento normal. La conexión
entre D7 y D8 se corta en el caso de
aviso.
Pueden producirse los siguientes
avisos:
- aviso de comunicación
- aviso de configuración
- demasiada agua en el aceite
- resistencia del aislamiento del
estator inferior al límite de aviso
Ver también 8. Indicación y
12. Localización de fallos.
D8 Masa para aviso 0 V

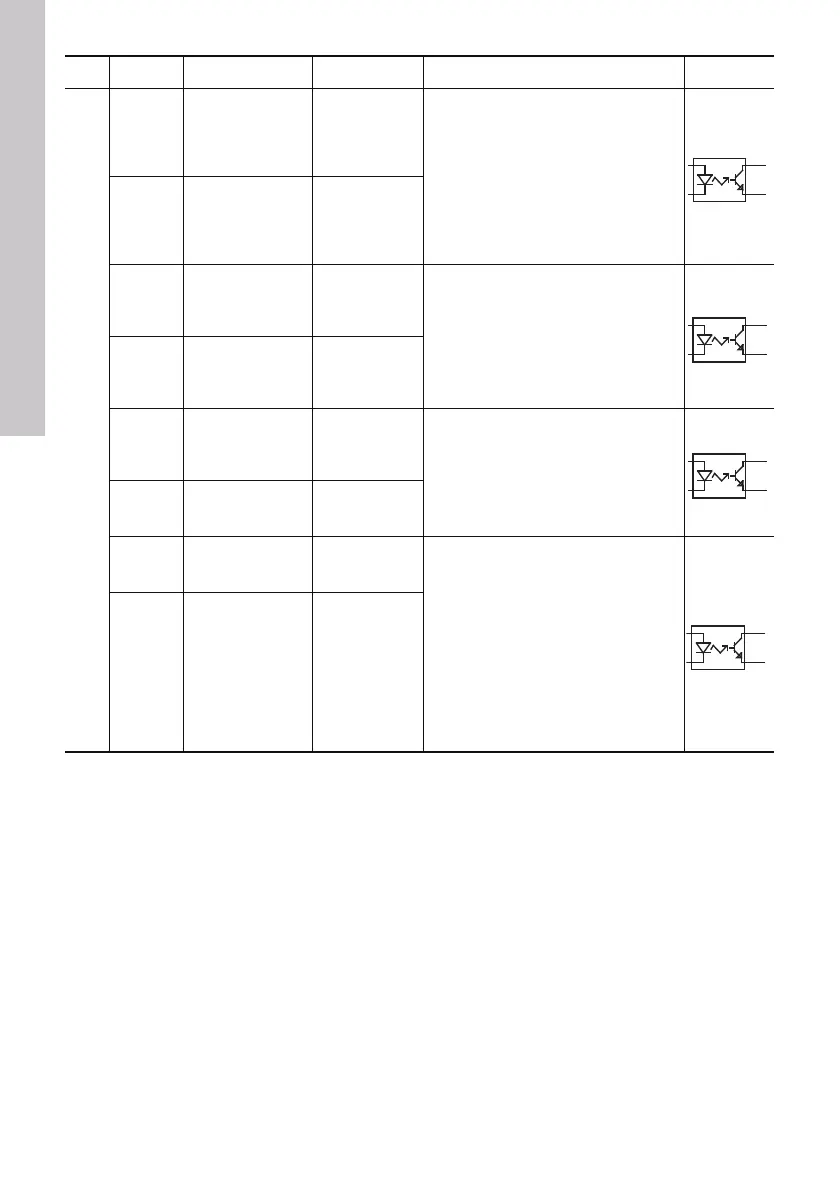

Pos. Terminal Descripción Datos Función Diagrama
D1
D2
D3
D4
D5
D6
D7
D8
Grundfos.bk Page 76 Tuesday, January 25, 2011 12:56 PM
